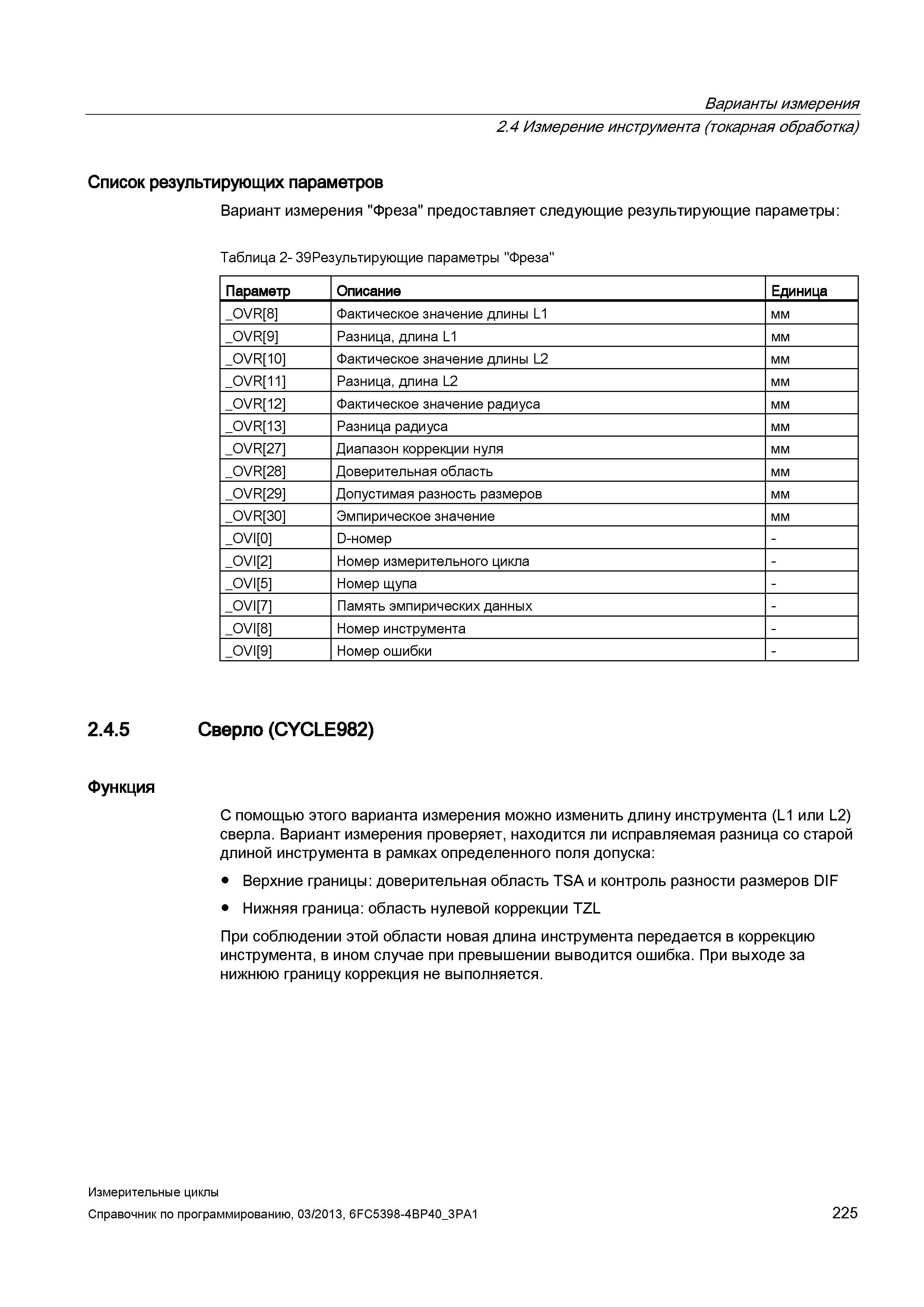

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Список результирующих параметров Вариант измерения "Фреза" предоставляет следующие результирующие параметры: Таблица 2- 39Результирующие параметры "Фреза" Параметр Описание Единица _OVR 8 Фактическое значение длины L1 мм _OVR 9 Разница, длина L1 мм _OVR 10 Фактическое значение длины L2 мм _OVR 11 Разница, длина L2 мм _OVR 12 Фактическое значение радиуса мм _OVR 13 Разница радиуса мм _OVR 27 Диапазон коррекции нуля мм _OVR 28 Доверительная область мм _OVR 29 Допустимая разность размеров мм _OVR 30 Эмпирическое значение мм _OVI 0 D-номер - _OVI 2 Номер измерительного цикла - _OVI 5 Номер щупа - _OVI 7 Память эмпирических данных - _OVI 8 Номер инструмента - _OVI 9 Номер ошибки - 2.4.5 Сверло (CYCLE982) Функция С помощью этого варианта измерения можно изменить длину инструмента (L1 или L2) сверла. Вариант измерения проверяет, находится ли исправляемая разница со старой длиной инструмента в рамках определенного поля допуска: Верхние границы: доверительная область TSA и контроль разности размеров DIF Нижняя граница: область нулевой коррекции TZL При соблюдении этой области новая длина инструмента передается в коррекцию инструмента, в ином случае при превышении выводится ошибка. При выходе за нижнюю границу коррекция не выполняется. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 225
