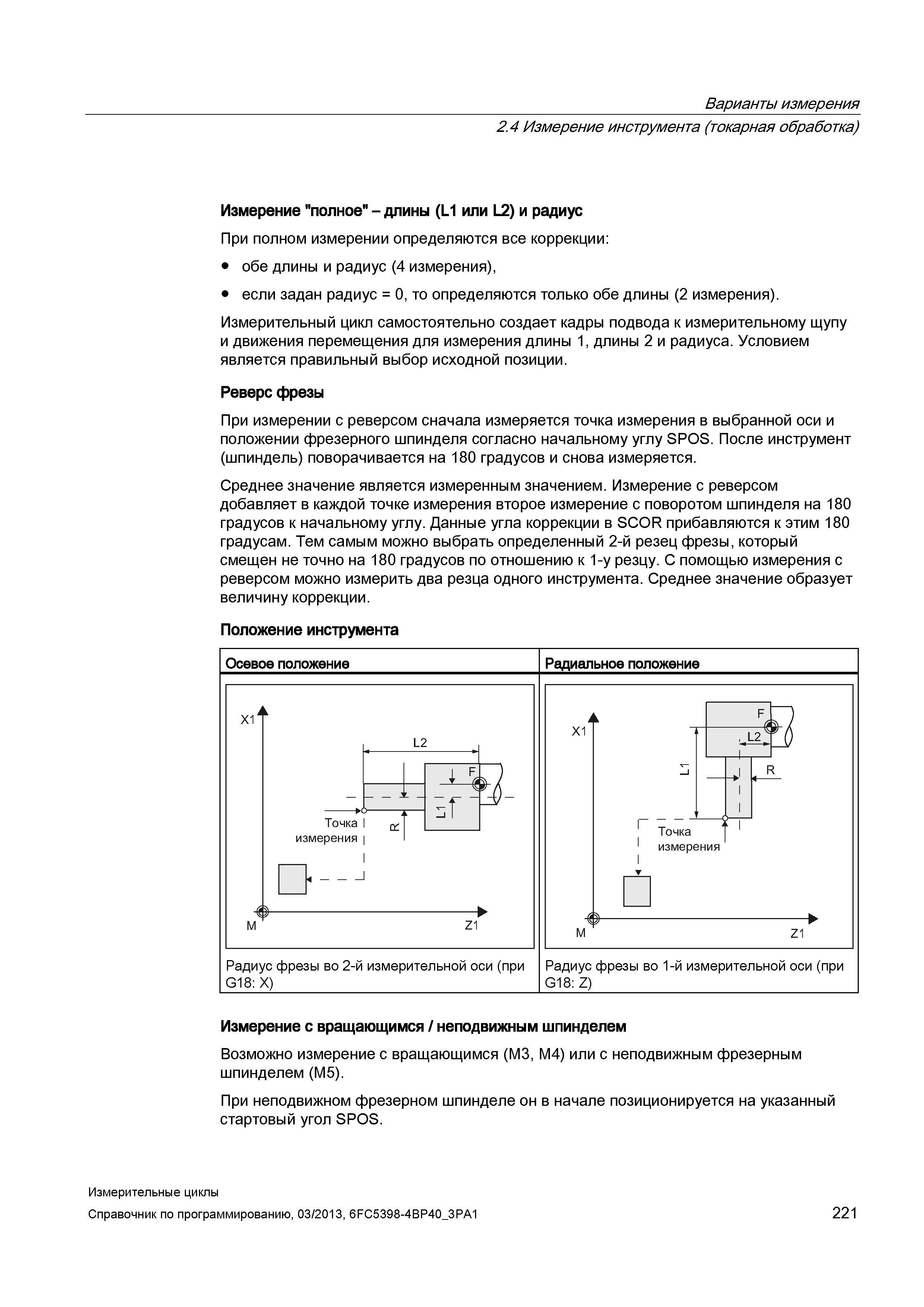

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Измерение "полное" - длины (L1 или L2) и радиус При полном измерении определяются все коррекции: обе длины и радиус (4 измерения), если задан радиус = 0, то определяются только обе длины (2 измерения). Измерительный цикл самостоятельно создает кадры подвода к измерительному щупу и движения перемещения для измерения длины 1, длины 2 и радиуса. Условием является правильный выбор исходной позиции. Реверс фрезы При измерении с реверсом сначала измеряется точка измерения в выбранной оси и положении фрезерного шпинделя согласно начальному углу SPOS. После инструмент (шпиндель) поворачивается на 180 градусов и снова измеряется. Среднее значение является измеренным значением. Измерение с реверсом добавляет в каждой точке измерения второе измерение с поворотом шпинделя на 180 градусов к начальному углу. Данные угла коррекции в SCOR прибавляются к этим 180 градусам. Тем самым можно выбрать определенный 2-й резец фрезы, который смещен не точно на 180 градусов по отношению к 1-у резцу. С помощью измерения с реверсом можно измерить два резца одного инструмента. Среднее значение образует величину коррекции. Положение инструмента Осевое положение Радиальное положение Радиус фрезы во 2-й измерительной оси (при G18: X) Радиус фрезы во 1-й измерительной оси (при G18: Z) Измерение с вращающимся / неподвижным шпинделем Возможно измерение с вращающимся (M3, M4) или с неподвижным фрезерным шпинделем (M5). При неподвижном фрезерном шпинделе он в начале позиционируется на указанный стартовый угол SPOS. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 221
