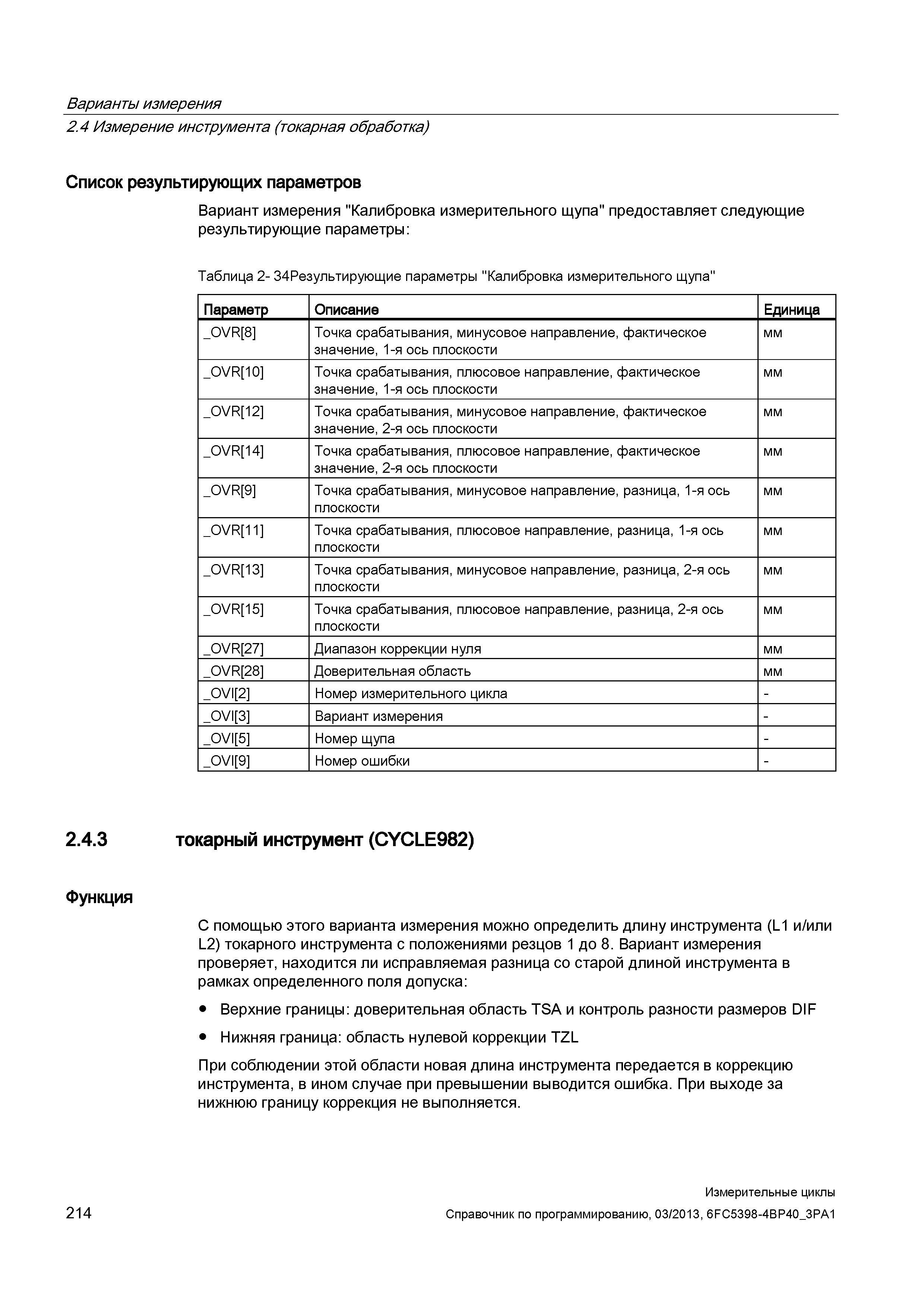

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Список результирующих параметров Вариант измерения "Калибровка измерительного щупа" предоставляет следующие результирующие параметры: Таблица 2- 34Результирующие параметры "Калибровка измерительного щупа" Параметр Описание Единица _OVR 8 Точка срабатывания, минусовое направление, фактическое значение, 1-я ось плоскости мм _0VR 10 Точка срабатывания, плюсовое направление, фактическое значение, 1-я ось плоскости мм _OVR 12 Точка срабатывания, минусовое направление, фактическое значение, 2-я ось плоскости мм _OVR 14 Точка срабатывания, плюсовое направление, фактическое значение, 2-я ось плоскости мм _OVR 9 Точка срабатывания, минусовое направление, разница, 1-я ось плоскости мм _OVR 11 Точка срабатывания, плюсовое направление, разница, 1-я ось плоскости мм _OVR 13 Точка срабатывания, минусовое направление, разница, 2-я ось плоскости мм _OVR 15 Точка срабатывания, плюсовое направление, разница, 2-я ось плоскости мм _OVR 27 Диапазон коррекции нуля мм _OVR 28 Доверительная область мм _OVI 2 Номер измерительного цикла - _OVI 3 Вариант измерения - _OVI 5 Номер щупа - _OVI 9 Номер ошибки - 2.4.3 токарный инструмент (CYCLE982) Функция С помощью этого варианта измерения можно определить длину инструмента (L1 и/или L2) токарного инструмента с положениями резцов 1 до 8. Вариант измерения проверяет, находится ли исправляемая разница со старой длиной инструмента в рамках определенного поля допуска: Верхние границы: доверительная область TSA и контроль разности размеров DIF Нижняя граница: область нулевой коррекции TZL При соблюдении этой области новая длина инструмента передается в коррекцию инструмента, в ином случае при превышении выводится ошибка. При выходе за нижнюю границу коррекция не выполняется. 214 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
