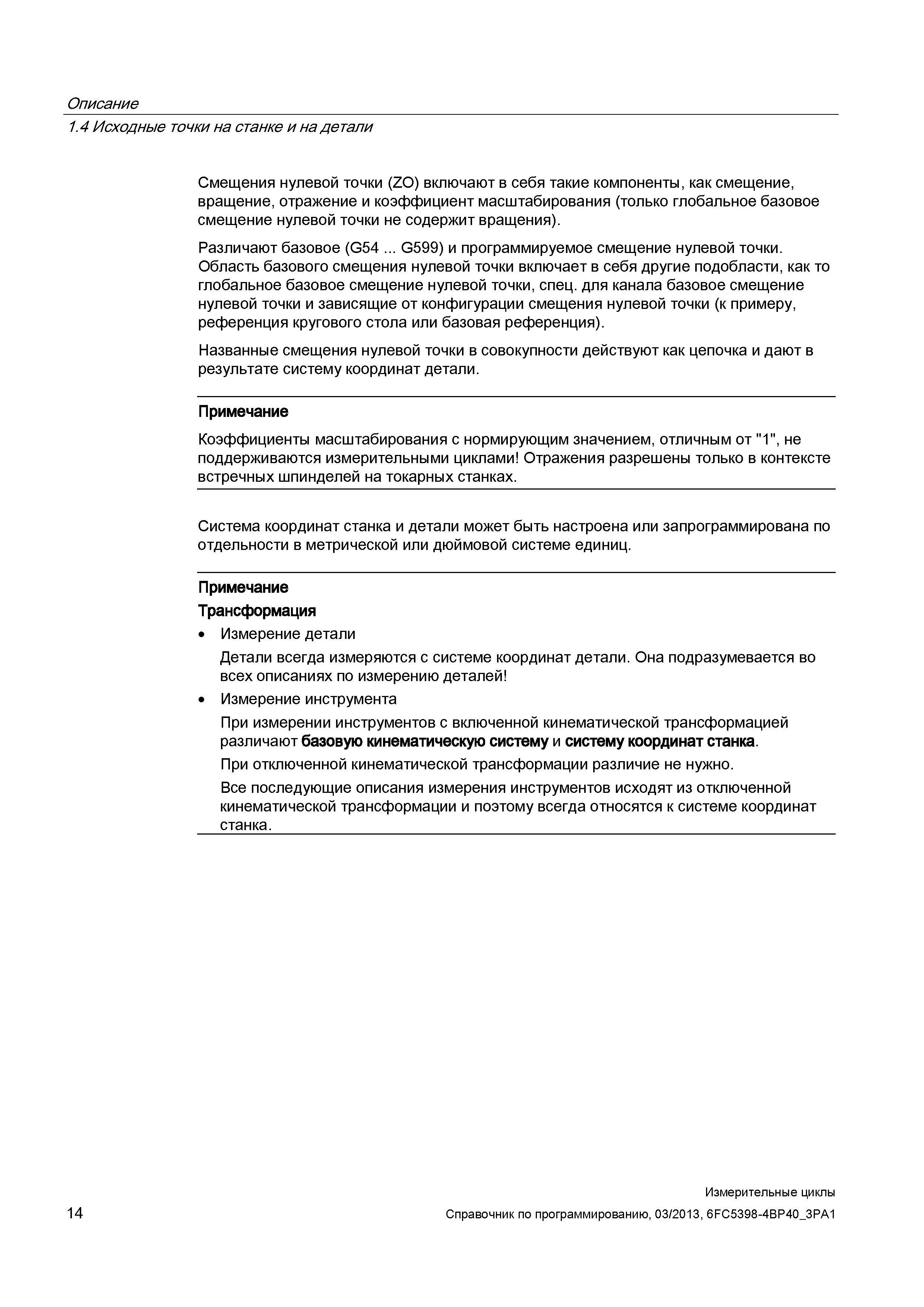

Описание 1.4 Исходные точки на станке и на детали Смещения нулевой точки (ZO) включают в себя такие компоненты, как смещение, вращение, отражение и коэффициент масштабирования (только глобальное базовое смещение нулевой точки не содержит вращения). Различают базовое (G54 ... G599) и программируемое смещение нулевой точки. Область базового смещения нулевой точки включает в себя другие подобласти, как то глобальное базовое смещение нулевой точки, спец. для канала базовое смещение нулевой точки и зависящие от конфигурации смещения нулевой точки (к примеру, референция кругового стола или базовая референция). Названные смещения нулевой точки в совокупности действуют как цепочка и дают в результате систему координат детали. Примечание Коэффициенты масштабирования с нормирующим значением, отличным от "1", не поддерживаются измерительными циклами Отражения разрешены только в контексте встречных шпинделей на токарных станках. Система координат станка и детали может быть настроена или запрограммирована по отдельности в метрической или дюймовой системе единиц. Примечание Трансформация Измерение детали Детали всегда измеряются с системе координат детали. Она подразумевается во всех описаниях по измерению деталей Измерение инструмента При измерении инструментов с включенной кинематической трансформацией различают базовую кинематическую систему и систему координат станка. При отключенной кинематической трансформации различие не нужно. Все последующие описания измерения инструментов исходят из отключенной кинематической трансформации и поэтому всегда относятся к системе координат станка. 14 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
