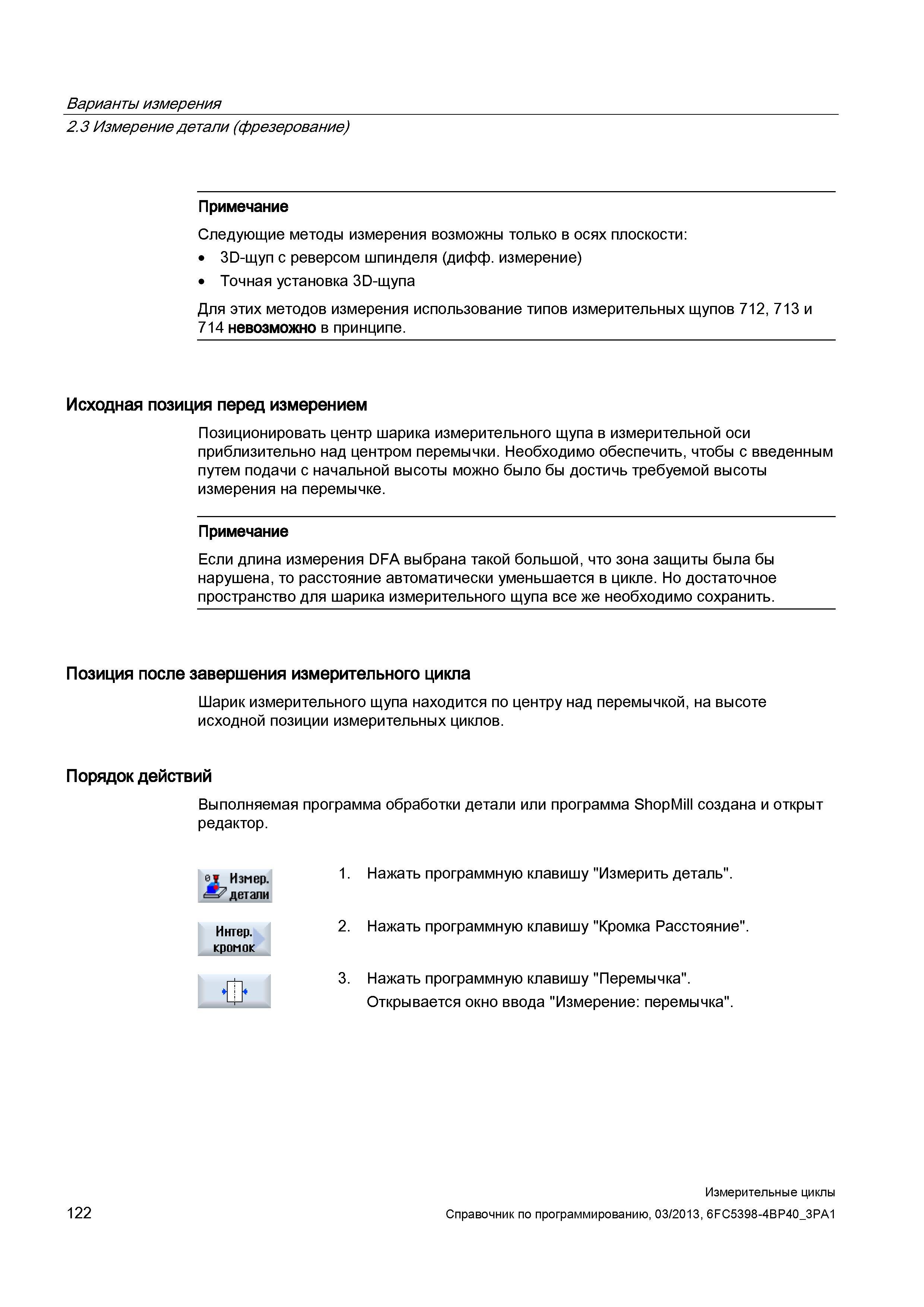

Варианты измерения 2.3 Измерение детали (фрезерование) Примечание Следующие методы измерения возможны только в осях плоскости: 3D-щуп с реверсом шпинделя (дифф. измерение) Точная установка 3D-щупа Для этих методов измерения использование типов измерительных щупов 712, 713 и 714 невозможно в принципе. Исходная позиция перед измерением Позиционировать центр шарика измерительного щупа в измерительной оси приблизительно над центром перемычки. Необходимо обеспечить, чтобы с введенным путем подачи с начальной высоты можно было бы достичь требуемой высоты измерения на перемычке. Примечание Если длина измерения DFA выбрана такой большой, что зона защиты была бы нарушена, то расстояние автоматически уменьшается в цикле. Но достаточное пространство для шарика измерительного щупа все же необходимо сохранить. Позиция после завершения измерительного цикла Шарик измерительного щупа находится по центру над перемычкой, на высоте исходной позиции измерительных циклов. Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. 1. Нажать программную клавишу "Измерить деталь". Интер. кромок 2. Нажать программную клавишу "Кромка Расстояние". 3. Нажать программную клавишу "Перемычка". Открывается окно ввода "Измерение: перемычка". 122 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
