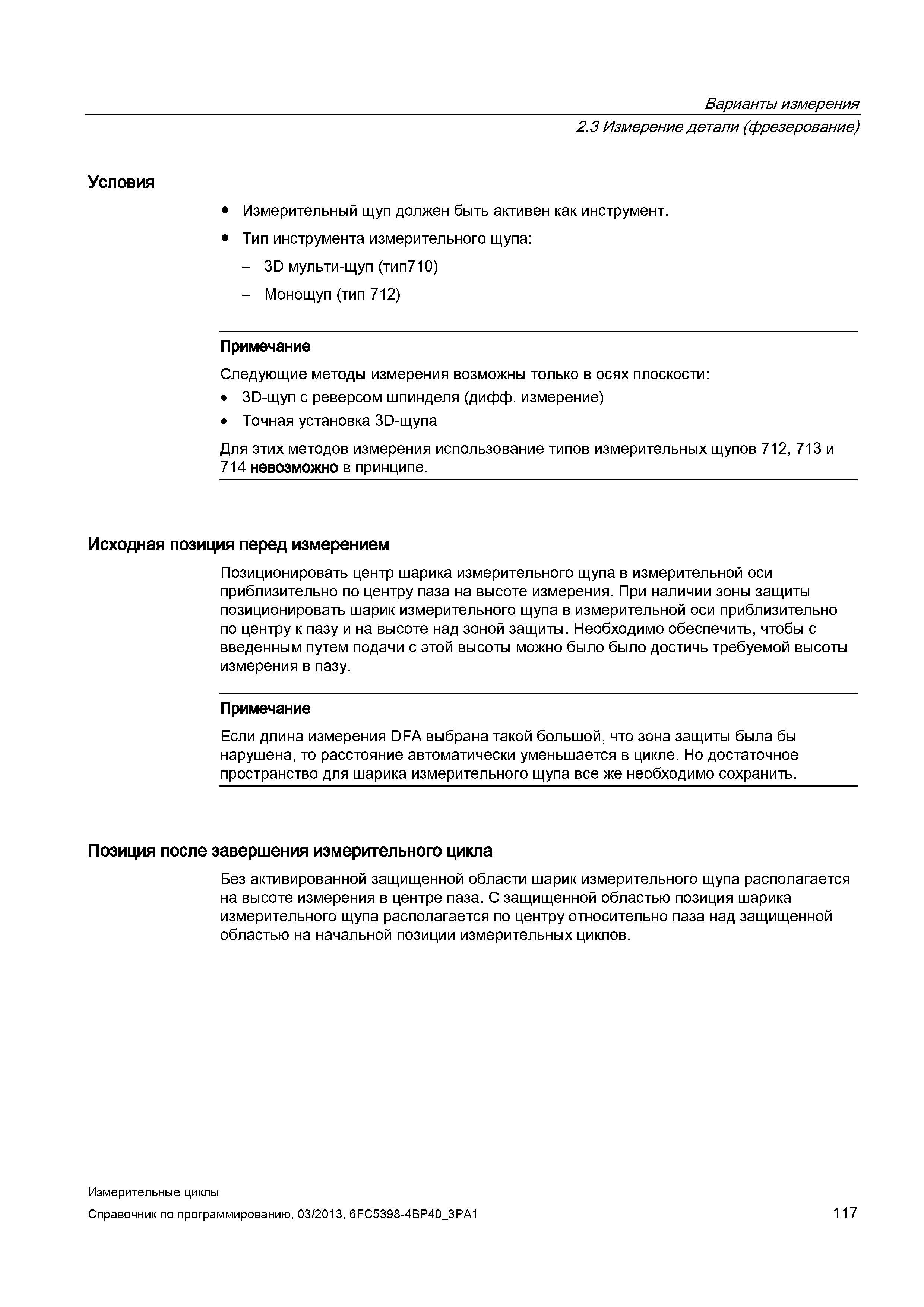

117 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.117

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 117 0117 Lab2u

Варианты измерения 2.3 Измерение детали (фрезерование) Условия Измерительный щуп должен быть активен как инструмент. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) Примечание Следующие методы измерения возможны только в осях плоскости: 3D-щуп с реверсом шпинделя (дифф. измерение) Точная установка 3D-щупа Для этих методов измерения использование типов измерительных щупов 712, 713 и 714 невозможно в принципе. Исходная позиция перед измерением Позиционировать центр шарика измерительного щупа в измерительной оси приблизительно по центру паза на высоте измерения. При наличии зоны защиты позиционировать шарик измерительного щупа в измерительной оси приблизительно по центру к пазу и на высоте над зоной защиты. Необходимо обеспечить, чтобы с введенным путем подачи с этой высоты можно было было достичь требуемой высоты измерения в пазу. Примечание Если длина измерения DFA выбрана такой большой, что зона защиты была бы нарушена, то расстояние автоматически уменьшается в цикле. Но достаточное пространство для шарика измерительного щупа все же необходимо сохранить. Позиция после завершения измерительного цикла Без активированной защищенной области шарик измерительного щупа располагается на высоте измерения в центре паза. С защищенной областью позиция шарика измерительного щупа располагается по центру относительно паза над защищенной областью на начальной позиции измерительных циклов. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 117
