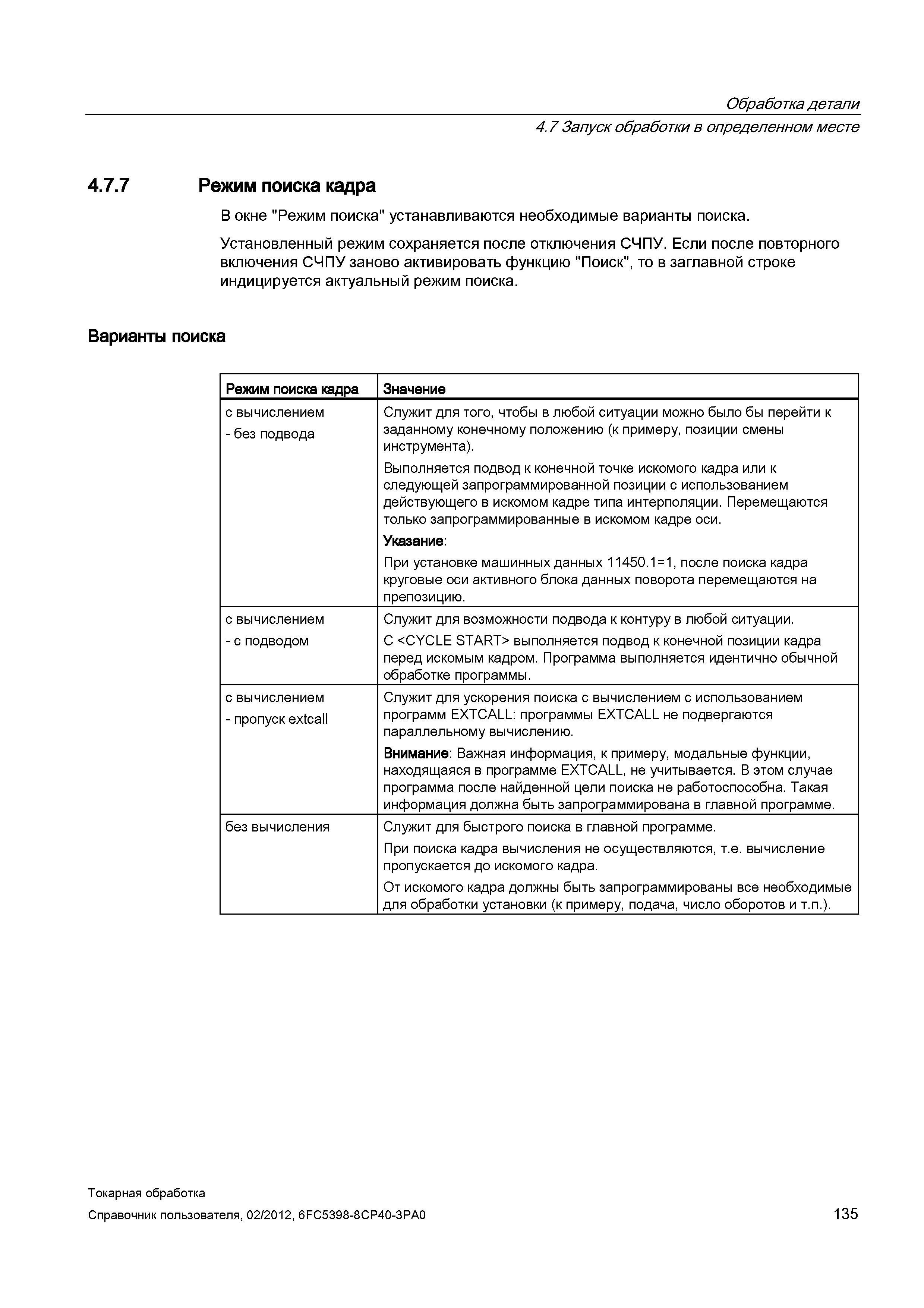

Режим поиска кадра В окне "Режим поиска" устанавливаются необходимые варианты поиска. Установленный режим сохраняется после отключения СЧПУ. Если после повторного включения СЧПУ заново активировать функцию "Поиск", то в заглавной строке индицируется актуальный режим поиска. Варианты поиска Режим поиска кадра Значение с вычислением - без подвода Служит для того, чтобы в любой ситуации можно было бы перейти к заданному конечному положению (к примеру, позиции смены инструмента). Выполняется подвод к конечной точке искомого кадра или к следующей запрограммированной позиции с использованием действующего в искомом кадре типа интерполяции. Перемещаются только запрограммированные в искомом кадре оси. Указание: При установке машинных данных 11450.1 = 1, после поиска кадра круговые оси активного блока данных поворота перемещаются на препозицию. с вычислением - с подводом Служит для возможности подвода к контуру в любой ситуации. С выполняется подвод к конечной позиции кадра перед искомым кадром. Программа выполняется идентично обычной обработке программы. с вычислением - пропуск extcall Служит для ускорения поиска с вычислением с использованием программ EXTCALL: программы EXTCALL не подвергаются параллельному вычислению. Внимание: Важная информация, к примеру, модальные функции, находящаяся в программе EXTCALL, не учитывается. В этом случае программа после найденной цели поиска не работоспособна. Такая информация должна быть запрограммирована в главной программе. без вычисления Служит для быстрого поиска в главной программе. При поиска кадра вычисления не осуществляются, т.е. вычисление пропускается до искомого кадра. От искомого кадра должны быть запрограммированы все необходимые для обработки установки (к примеру, подача, число оборотов и т.п.). Токарная обработка Справочник пользователя, 135 Обработка детали 4.7 Запуск обработки в определенном месте 4.7.7
