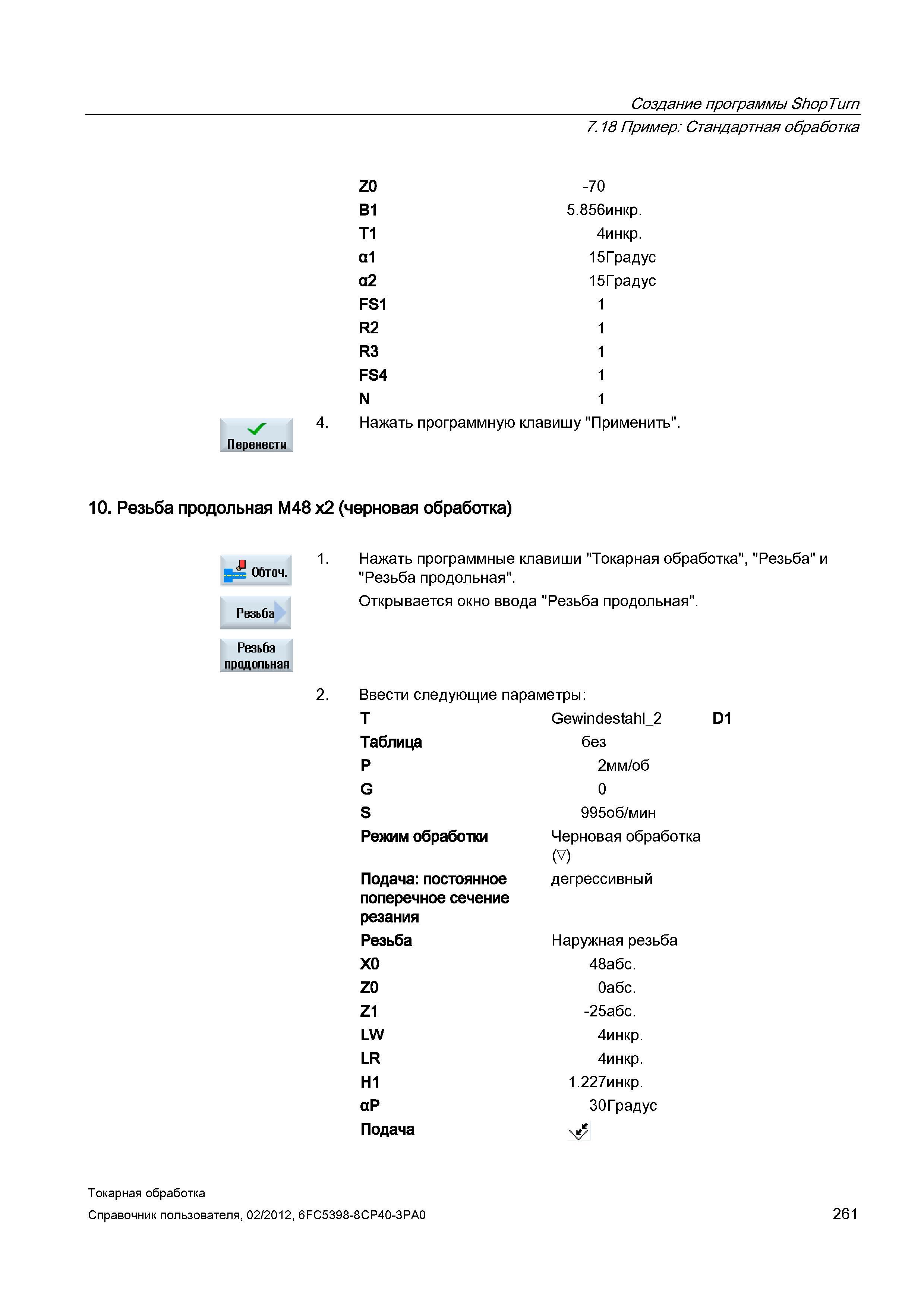

261 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Токарная обработка Вер. 2012 Стр.261
261 Резьба продольная M48 х2 (черновая обработка) Нажать программные клавиши Токарная обработка , Резьба и Резьба продольная Открывается окно ввода Р Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Токарная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 261

Резьба продольная M48 х2 (черновая обработка) Нажать программные клавиши Токарная обработка , Резьба и Резьба продольная Открывается окно ввода Р

Резьба продольная M48 х2 (черновая обработка) Нажать программные клавиши "Токарная обработка", "Резьба" и "Резьба продольная". Открывается окно ввода "Резьба продольная". 2. Ввести следующие параметры: T Таблица P G S Режим обработки Подача:постоянное поперечное сечение резания Резьба X0 Z0 Z1 LW LR H1 аР Подача Gewindestahl_2 без 2мм/об 0 995об/мин Черновая обработка (V) дегрессивный Наружная резьба 48абс. 0абс. -25абс. 4инкр. 4инкр. 1.227инкр. 30Градус NS D1 Токарная обработка Справочник пользователя, 261 Создание программы ShopTurn 7 18 Пример: Стандартная обработка Z0 -70 B1 5.856инкр. T1 4инкр. а1 15Градус а2 15Градус FS1 1 R2 1 R3 1 FS4 1 N 1 4. Нажать программную клавишу "Применить". Перенести 10. Резьба продольная
