Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|
164 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.164 |
|||||

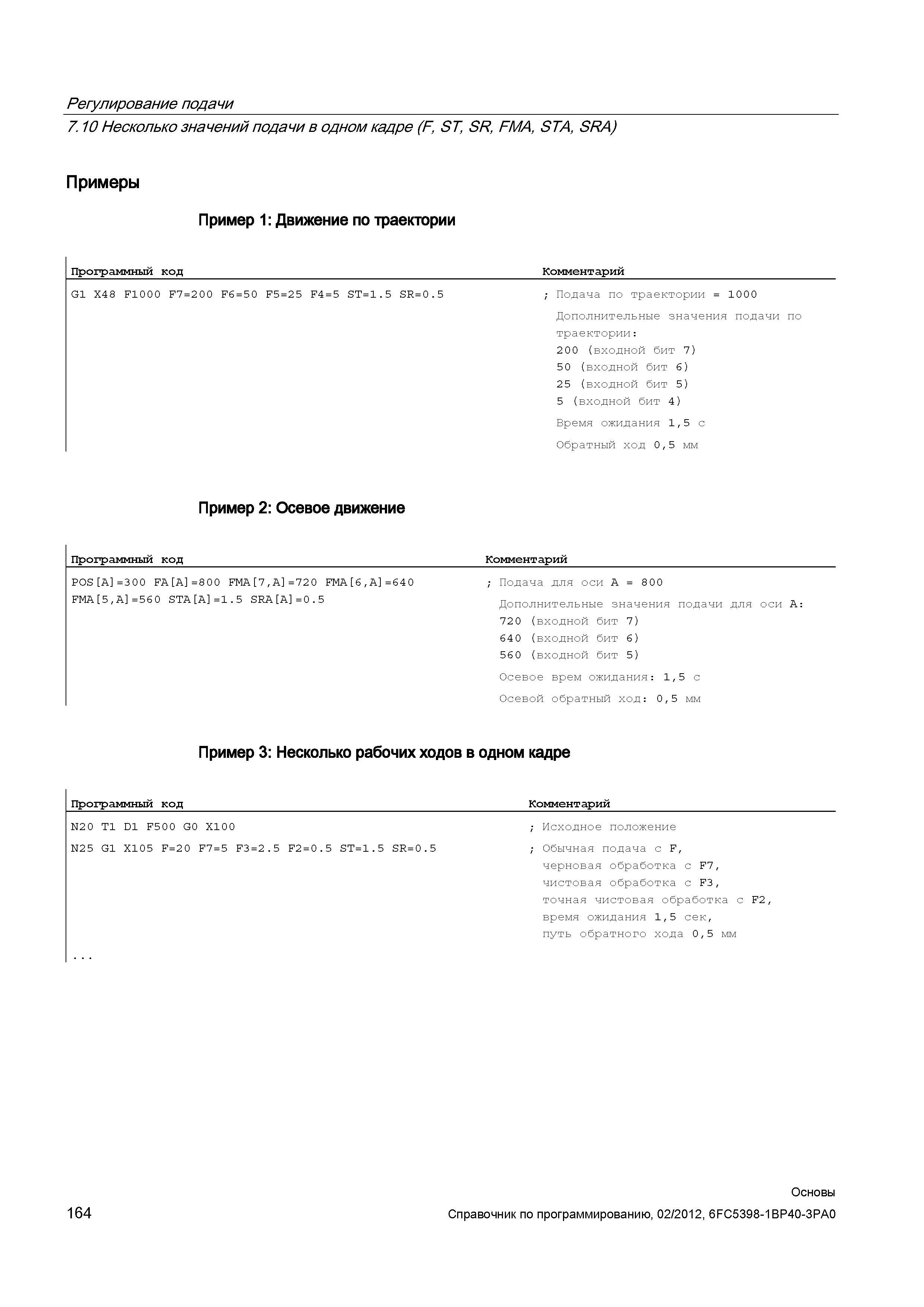

Регулирование подачи Несколько значений подачи в одном кадре (F ST SR FMA STA SRA) Примеры Пример 1 Движение по траектории Программный код КРегулирование подачи Несколько значений подачи в одном кадре (F ST SR FMA STA SRA) Примеры Пример 1 Движение по траектории Программный код Комментарий G1 X4 8 F10 0 0 F72 0 0 F650 F525 F45 ST1.5 SR0.5 Подача по траектории 1000 Дополнительные значения подачи по траектории 200 (входной бит 7) 50 (входной бит 6) 25 (входной бит 5) 5 (входной бит 4) Время ожидания 15 с Обратный ход 05 мм Пример 2 Осевое движение Программный код Комментарий P0S A 300 FA A 800 FMA 7A 720 FMA 6A 640 Подача для оси A 800 FMA 5A 560 STA A 1.5 SRA A 0.5 Дополнительные значения подачи для оси A 720 (входной бит 7) 640 (входной бит 6) 560 (входной бит 5) Осевое врем ожидания 15 с Осевой обратный ход 05 мм Пример 3 Несколько рабочих ходов в одном кадре Программный код Комментарий N20 T1 D1 F5 0 0 G0 X100 Исходное положение N25 G1 X105 F2 0 F75 F32.5 F20.5 ST1.5 SR0.5 Обычная подача с F черновая обработка с F7 чистовая обработка с F3 точная чистовая обработка с F2 время ожидания 15 сек путь обратного хода 05 мм 164 Основы |
|||||
