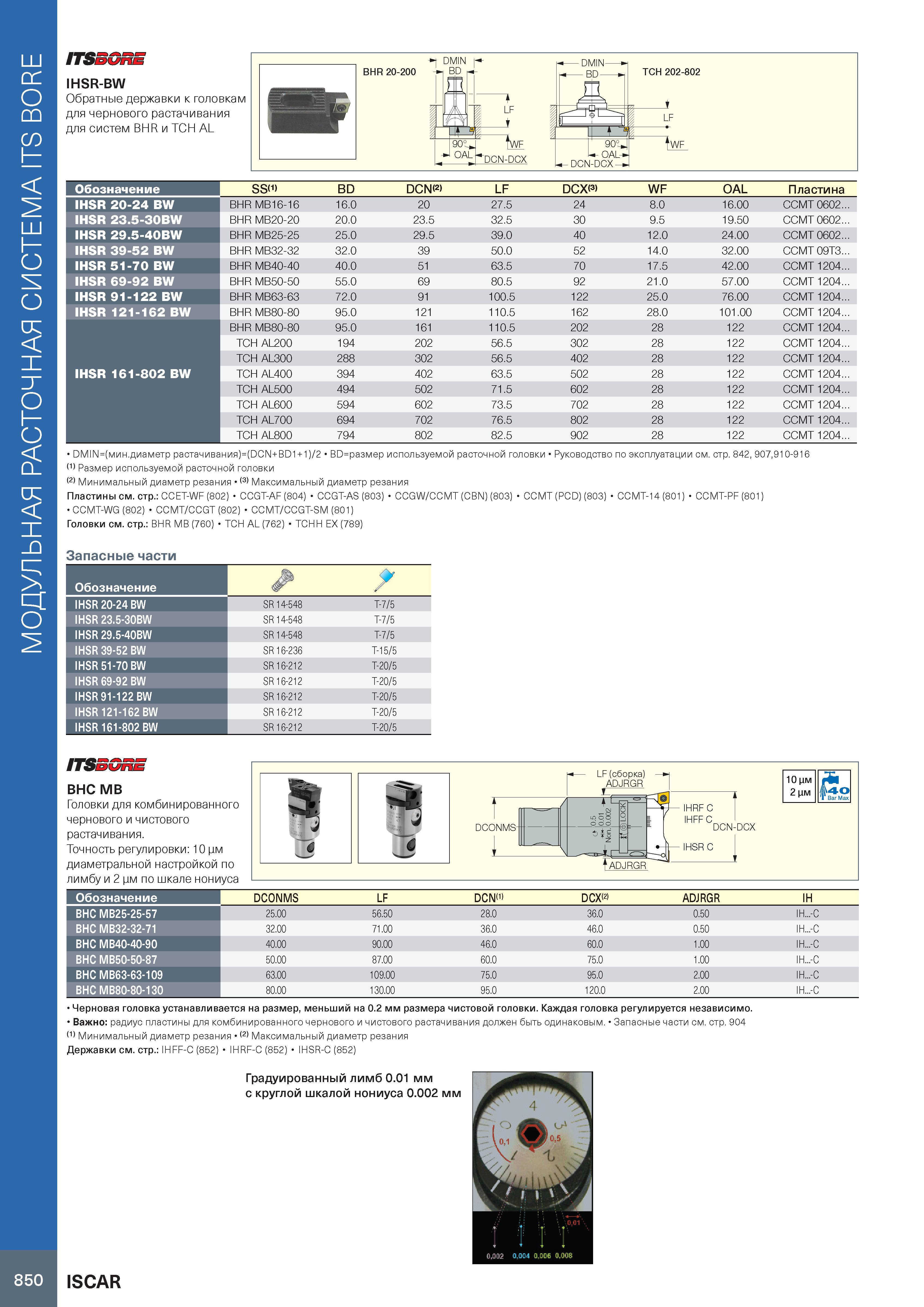

МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE ITSSGRE IHSR-BW Обратные державки к головкам для чернового растачивания для систем BHR и TCH AL Обозначение SS 1> BD DCN 2> LF DCX 3> WF OAL Пластина IHSR 20-24 BW BHR MB16-16 16.0 20 27.5 24 8.0 16.00 CCMT 0602... IHSR 23.5-30BW BHR MB20-20 20.0 23.5 32.5 30 9.5 19.50 CCMT 0602... IHSR 29.5-40BW BHR MB25-25 25.0 29.5 39.0 40 12.0 24.00 CCMT 0602... IHSR 39-52 BW BHR MB32-32 32.0 39 50.0 52 14.0 32.00 CCMT 09T3... IHSR 51-70 BW BHR MB40-40 40.0 51 63.5 70 17.5 42.00 CCMT 1204... IHSR 69-92 BW BHR MB50-50 55.0 69 80.5 92 21.0 57.00 CCMT 1204... IHSR 91-122 BW BHR MB63-63 72.0 91 100.5 122 25.0 76.00 CCMT 1204... IHSR 121-162 BW BHR MB80-80 95.0 121 110.5 162 28.0 101.00 CCMT 1204... BHR MB80-80 95.0 161 110.5 202 28 122 CCMT 1204... TCH AL200 194 202 56.5 302 28 122 CCMT 1204... TCH AL300 288 302 56.5 402 28 122 CCMT 1204... IHSR 161-802 BW TCH AL400 394 402 63.5 502 28 122 CCMT 1204... TCH AL500 494 502 71.5 602 28 122 CCMT 1204... TCH AL600 594 602 73.5 702 28 122 CCMT 1204... TCH AL700 694 702 76.5 802 28 122 CCMT 1204... TCH AL800 794 802 82.5 902 28 122 CCMT 1204... DMIN=(мин.диаметр растачивания)=(DCN+BD1 + 1)/2 BD=размер используемой расточной головки Руководство по эксплуатации см. стр. 842, 907,910-916 (1) Размер используемой расточной головки (2) Минимальный диаметр резания (3) Максимальный диаметр резания Пластины см. стр.: CCET-WF (802) CCGT-AF (804) CCGT-AS (803) CCGW/CCMT (CBN) (803) CCMT (PCD) (803) CCMT-14 (801) CCMT-PF (801) CCMT-WG (802) CCMT/CCGT (802) CCMT/CCGT-SM (801) Головки см. стр.: BHR MB (760) TCH AL (762) TCHH EX (789) Запасные части Обозначение Л f IHSR 20-24 BW SR 14-548 T-7/5 IHSR 23.5-30BW SR 14-548 T-7/5 IHSR 29.5-40BW SR 14-548 T-7/5 IHSR 39-52 BW SR 16-236 T-15/5 IHSR 51-70 BW SR 16-212 T-20/5 IHSR 69-92 BW SR 16-212 T-20/5 IHSR 91-122 BW SR 16-212 T-20/5 IHSR 121-162 BW SR 16-212 T-20/5 IHSR 161-802 BW SR 16-212 T-20/5 ITSB BHC MB Головки для комбинированного чернового и чистового растачивания. Точность регулировки: 10 цм диаметральной настройкой по лимбу и 2 цм по шкале нониуса DCONMS LF (сборка) ADJRGR Г IHRF C IHFFC DCN-DCX IHSR C tADJRGR 10 цм 2 цм 42 Обозначение DCONMS LF DCN(1) DCX(2) ADJRGR IH BHC MB25-25-57 25.00 56.50 28.0 36.0 0.50 IH...-C BHC MB32-32-71 32.00 71.00 36.0 46.0 0.50 IH...-C BHC MB40-40-90 40.00 90.00 46.0 60.0 1.00 IH...-C BHC MB50-50-87 50.00 87.00 60.0 75.0 1.00 IH...-C BHC MB63-63-109 63.00 109.00 75.0 95.0 2.00 IH...-C BHC MB80-80-130 80.00 130.00 95.0 120.0 2.00 IH...-C Черновая головка устанавливается на размер, меньший на 0.2 мм размера чистовой головки. Каждая головка регулируется независимо. Важно: радиус пластины для комбинированного чернового и чистового растачивания должен быть одинаковым. Запасные части см. стр. 904 (1) Минимальный диаметр резания (2) Максимальный диаметр резания Державки см. стр.: IHFF-C (852) IHRF-C (852) IHSR-C (852) 850 ISCAR
