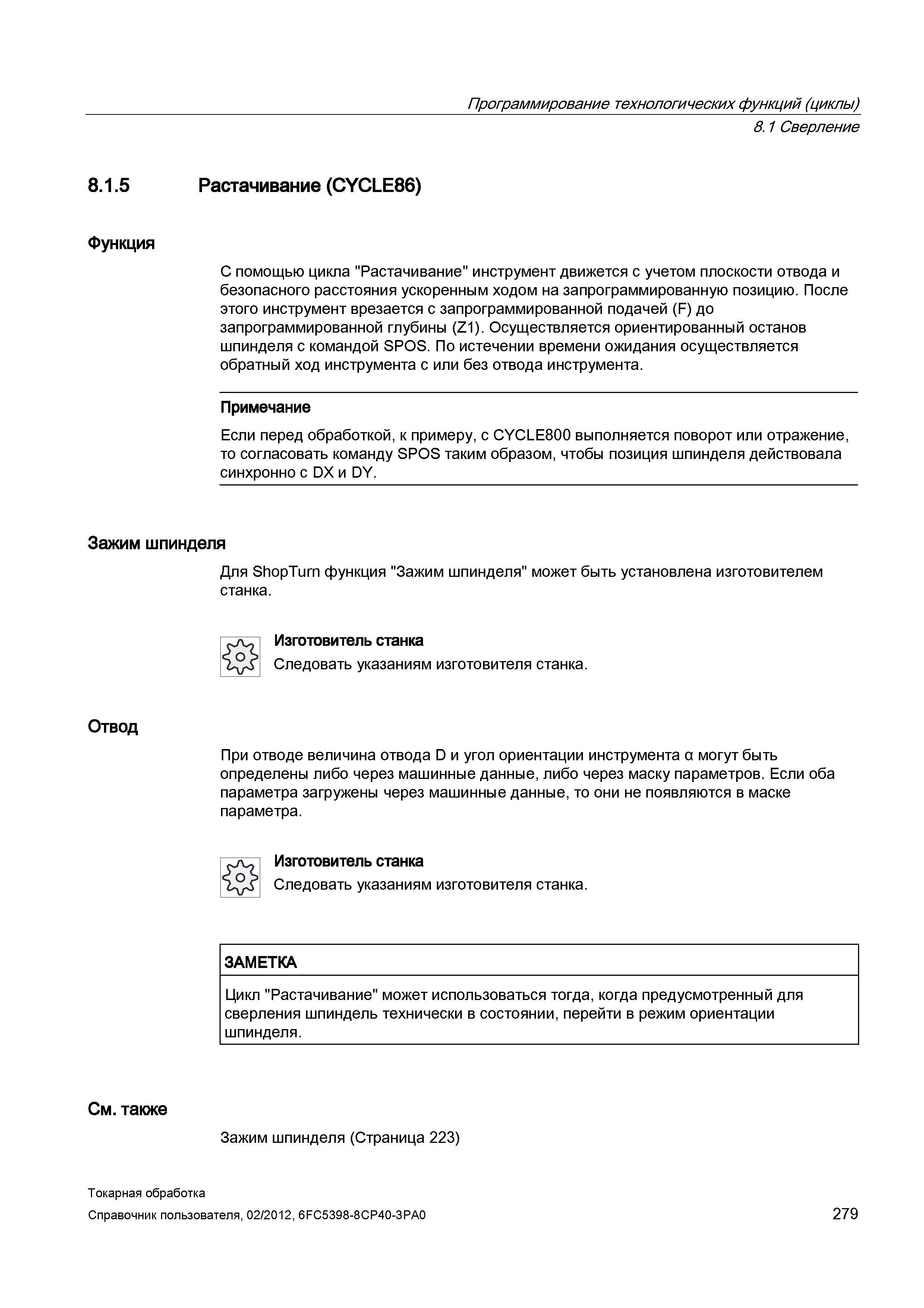

Растачивание (CYCLE86) Функция С помощью цикла "Растачивание" инструмент движется с учетом плоскости отвода и безопасного расстояния ускоренным ходом на запрограммированную позицию. После этого инструмент врезается с запрограммированной подачей (F) до запрограммированной глубины (Z1). Осуществляется ориентированный останов шпинделя с командой SPOS. По истечении времени ожидания осуществляется обратный ход инструмента с или без отвода инструмента. Примечание Если перед обработкой, к примеру, с CYCLE800 выполняется поворот или отражение, то согласовать команду SPOS таким образом, чтобы позиция шпинделя действовала синхронно с DX и DY. Зажим шпинделя Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем станка. Изготовитель станка Следовать указаниям изготовителя станка. Отвод При отводе величина отвода D и угол ориентации инструмента а могут быть определены либо через машинные данные, либо через маску параметров. Если оба параметра загружены через машинные данные, то они не появляются в маске параметра. Изготовитель станка Следовать указаниям изготовителя станка. ЗАМЕТКА Цикл "Растачивание" может использоваться тогда, когда предусмотренный для сверления шпиндель технически в состоянии, перейти в режим ориентации шпинделя. См. также Зажим шпинделя (Страница 223) Токарная обработка Справочник пользователя, 279 Программирование технологических функций (циклы) 8.1 Сверление 8.1.5
