Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|
381 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.381 |
|||||

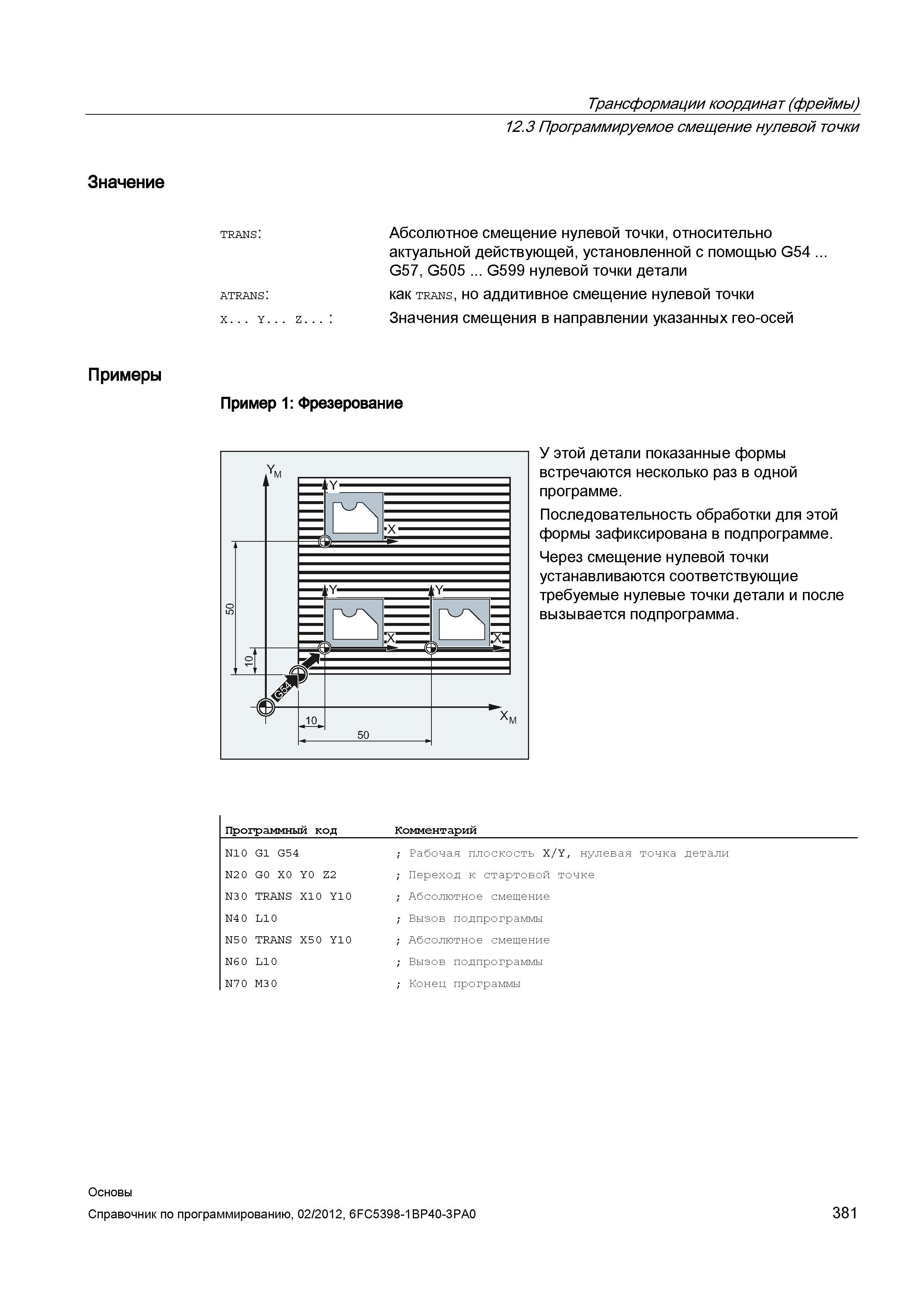

Программируемое смещение нулевой точки Значение trans Абсолютное смещение нулевой точки относительно актуальной действующей установленной сПрограммируемое смещение нулевой точки Значение trans Абсолютное смещение нулевой точки относительно актуальной действующей установленной с помощью G54 G57 G505 G599 нулевой точки детали atrans как trans но аддитивное смещение нулевой точки х... y... z... Значения смещения в направлении указанных гео-осей Примеры Пример 1 Фрезерование У этой детали показанные формы встречаются несколько раз в одной программе. Последовательность обработки для этой формы зафиксирована в подпрограмме. Через смещение нулевой точки устанавливаются соответствующие требуемые нулевые точки детали и после вызывается подпрограмма. Программный код Комментарий N10 G1 G54 Рабочая плоскость X/Y нулевая точка детали N2O GO XO YO Z2 Переход к стартовой точке N3O TRANS X1O Y1O Абсолютное смещение N4O L1O Вызов подпрограммы N5O TRANS X5O Y1O Абсолютное смещение N6O L1O Вызов подпрограммы N7O M3O Конец программы Основы 381 Трансформации координат (фреймы) 12.3 |
|||||
