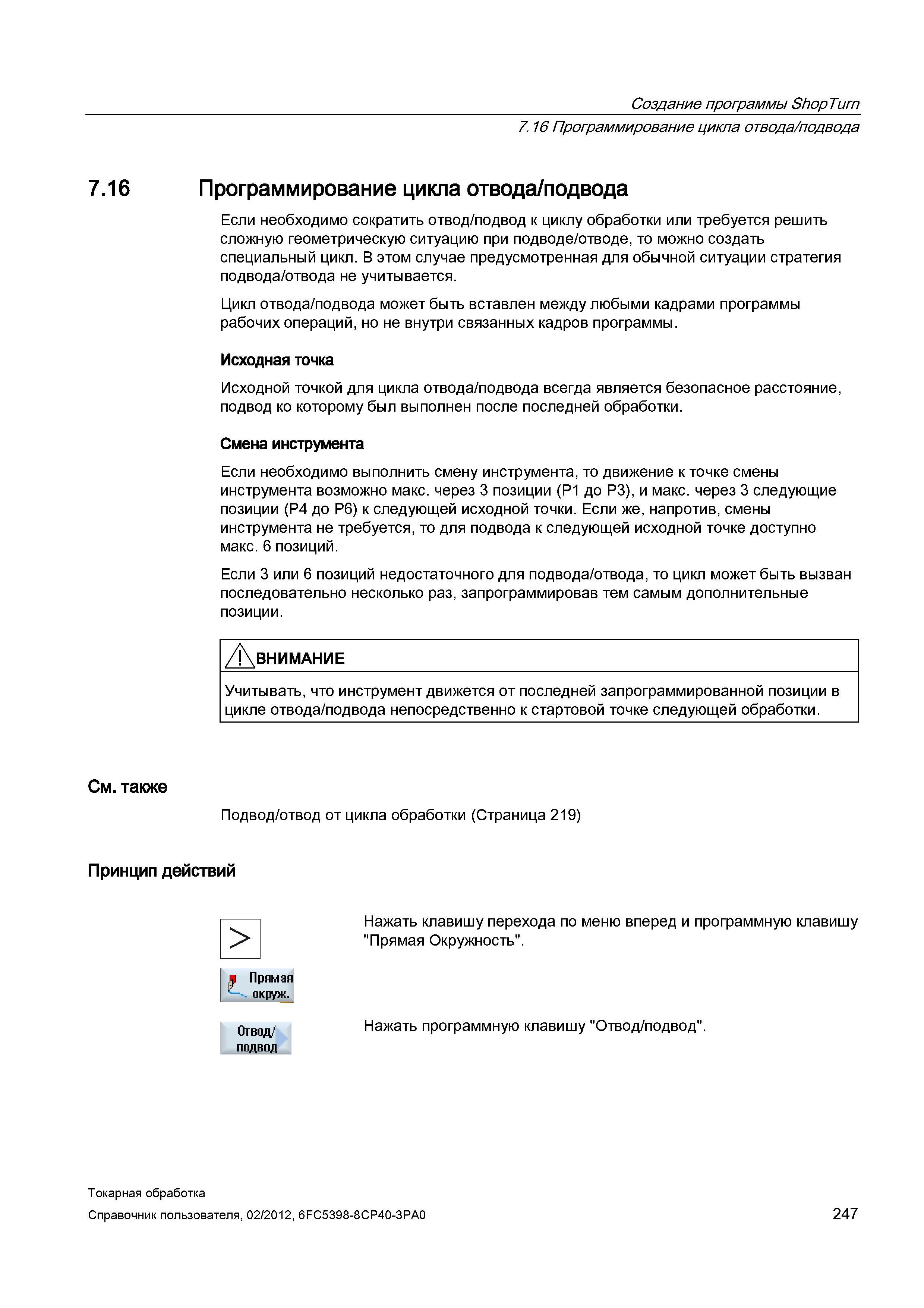

Программирование цикла отвода подвода Если необходимо сократить отвод/подвод к циклу обработки или требуется решить сложную геометрическую ситуацию при подводе/отводе, то можно создать специальный цикл. В этом случае предусмотренная для обычной ситуации стратегия подвода/отвода не учитывается. Цикл отвода/подвода может быть вставлен между любыми кадрами программы рабочих операций, но не внутри связанных кадров программы. Исходная точка Исходной точкой для цикла отвода/подвода всегда является безопасное расстояние, подвод ко которому был выполнен после последней обработки. Смена инструмента Если необходимо выполнить смену инструмента, то движение к точке смены инструмента возможно макс. через 3 позиции (P1 до P3), и макс. через 3 следующие позиции (P4 до P6) к следующей исходной точки. Если же, напротив, смены инструмента не требуется, то для подвода к следующей исходной точке доступно макс. 6 позиций. Если 3 или 6 позиций недостаточного для подвода/отвода, то цикл может быть вызван последовательно несколько раз, запрограммировав тем самым дополнительные позиции. Учитывать, что инструмент движется от последней запрограммированной позиции в цикле отвода/подвода непосредственно к стартовой точке следующей обработки. См. также Подвод/отвод от цикла обработки (Страница 219) Принцип действий Нажать клавишу перехода по меню вперед и программную клавишу "Прямая Окружность". Прямая окруж. Отвод/ подвод Нажать программную клавишу "Отвод/подвод". Токарная обработка Справочник пользователя, 247 Создание программы ShopTurn 7 16 Программирование цикла отвода/подвода 7.16
