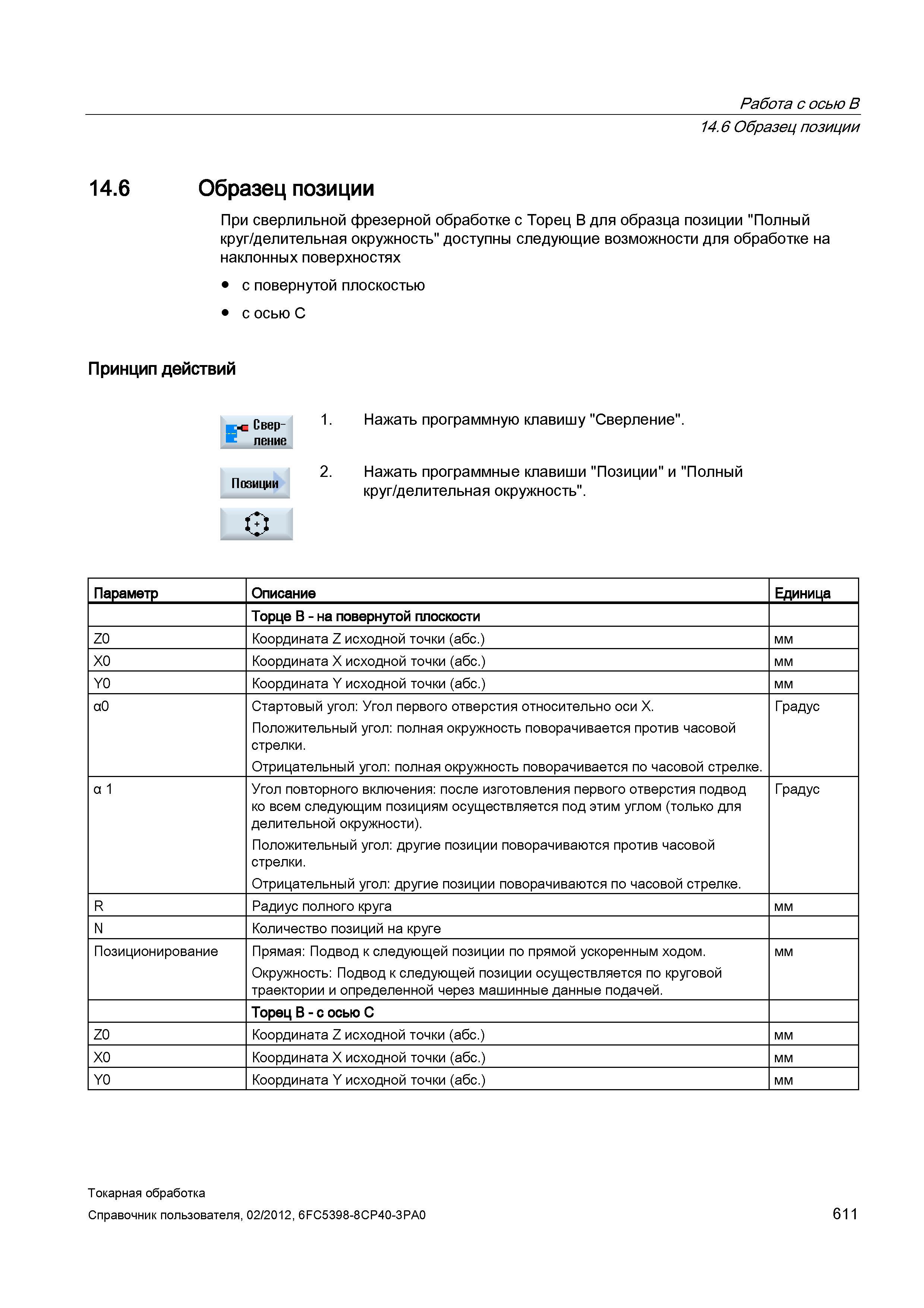

При сверлильной фрезерной обработке с Торец B для образца позиции Полный круг/делительная окружность доступны следующие возможности для обработке

При сверлильной фрезерной обработке с Торец B для образца позиции "Полный круг/делительная окружность" доступны следующие возможности для обработке на наклонных поверхностях с повернутой плоскостью с осью С Принцип действий Свер- 1- Нажать программную клавишу "Сверление". ленне Позиции 0 2. Нажать программные клавиши "Позиции" и "Полный круг/делительная окружность". Параметр Описание Единица Торце B - на повернутой плоскости Z0 Координата Z исходной точки (абс.) мм X0 Координата X исходной точки (абс.) мм Y0 Координата Y исходной точки (абс.) мм а0 Стартовый угол: Угол первого отверстия относительно оси Х. Положительный угол: полная окружность поворачивается против часовой стрелки. Отрицательный угол: полная окружность поворачивается по часовой стрелке. Градус а 1 Угол повторного включения: после изготовления первого отверстия подвод ко всем следующим позициям осуществляется под этим углом (только для делительной окружности). Положительный угол: другие позиции поворачиваются против часовой стрелки. Отрицательный угол: другие позиции поворачиваются по часовой стрелке. Градус R Радиус полного круга мм N Количество позиций на круге Позиционирование Прямая: Подвод к следующей позиции по прямой ускоренным ходом. Окружность: Подвод к следующей позиции осуществляется по круговой траектории и определенной через машинные данные подачей. мм Торец B - с осью C Z0 Координата Z исходной точки (абс.) мм X0 Координата X исходной точки (абс.) мм Y0 Координата Y исходной точки (абс.) мм Токарная обработка Справочник пользователя, 611 Работа с осью B 14.6 Образец позиции 14.6 Образец позиции
