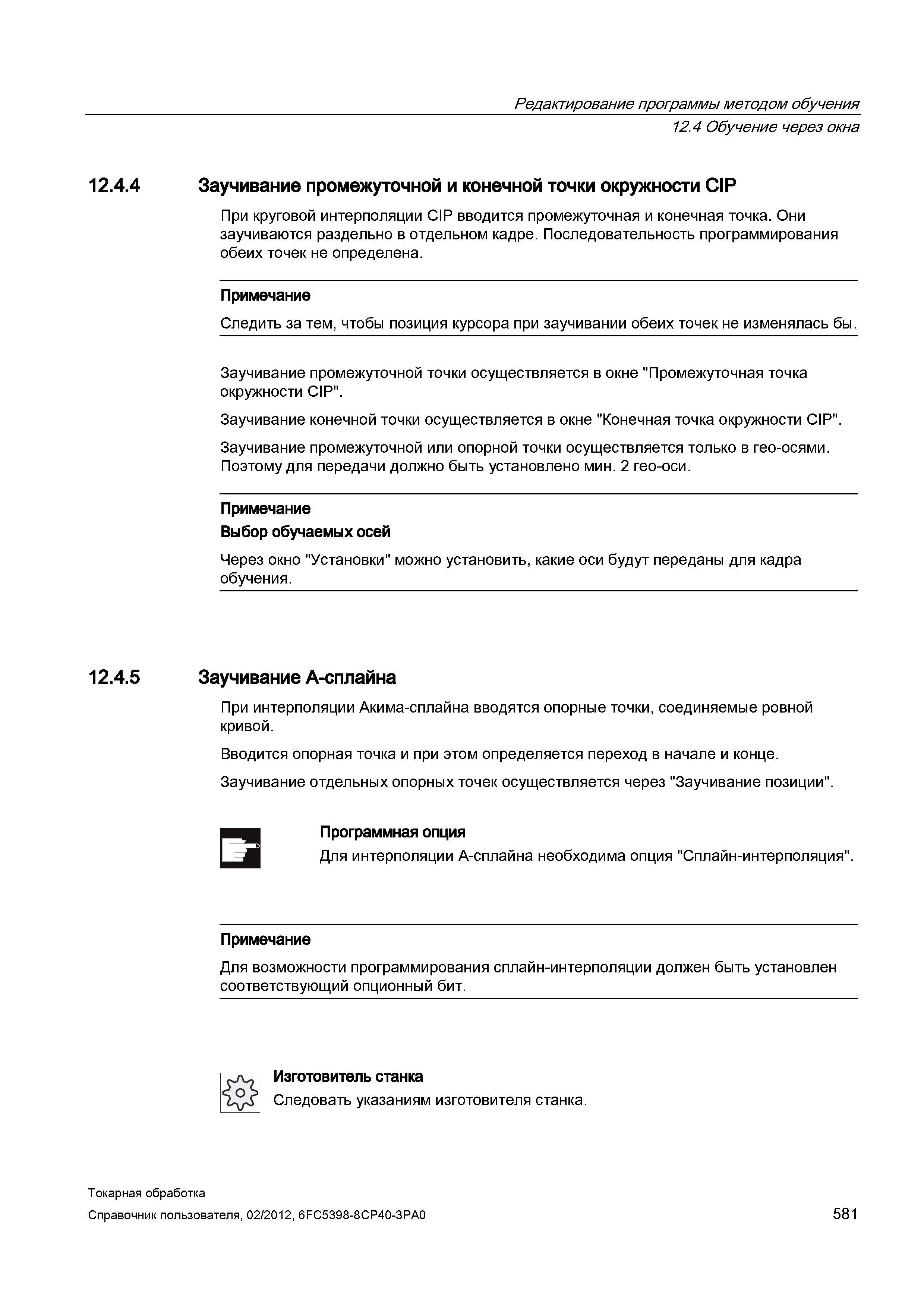

При круговой интерполяции CIP вводится промежуточная и конечная точка. Они заучиваются раздельно в отдельном кадре. Последовательность программирования обеих точек не определена. Примечание Следить за тем, чтобы позиция курсора при заучивании обеих точек не изменялась бы. Заучивание промежуточной точки осуществляется в окне "Промежуточная точка окружности CIP". Заучивание конечной точки осуществляется в окне "Конечная точка окружности CIP". Заучивание промежуточной или опорной точки осуществляется только в гео-осями. Поэтому для передачи должно быть установлено мин. 2 гео-оси. Примечание Выбор обучаемых осей Через окно "Установки" можно установить, какие оси будут переданы для кадра обучения. 12.4.5 Заучивание A-сплайна При интерполяции Акима-сплайна вводятся опорные точки, соединяемые ровной кривой. Вводится опорная точка и при этом определяется переход в начале и конце. Заучивание отдельных опорных точек осуществляется через "Заучивание позиции". Программная опция Для интерполяции A-сплайна необходима опция "Сплайн-интерполяция". Примечание Для возможности программирования сплайн-интерполяции должен быть установлен соответствующий опционный бит. Изготовитель станка Следовать указаниям изготовителя станка. Токарная обработка Справочник пользователя, 581 Редактирование программы методом обучения 12.4 Обучение через окна 12.4.4 Заучивание промежуточной и конечной точки окружности CIP
