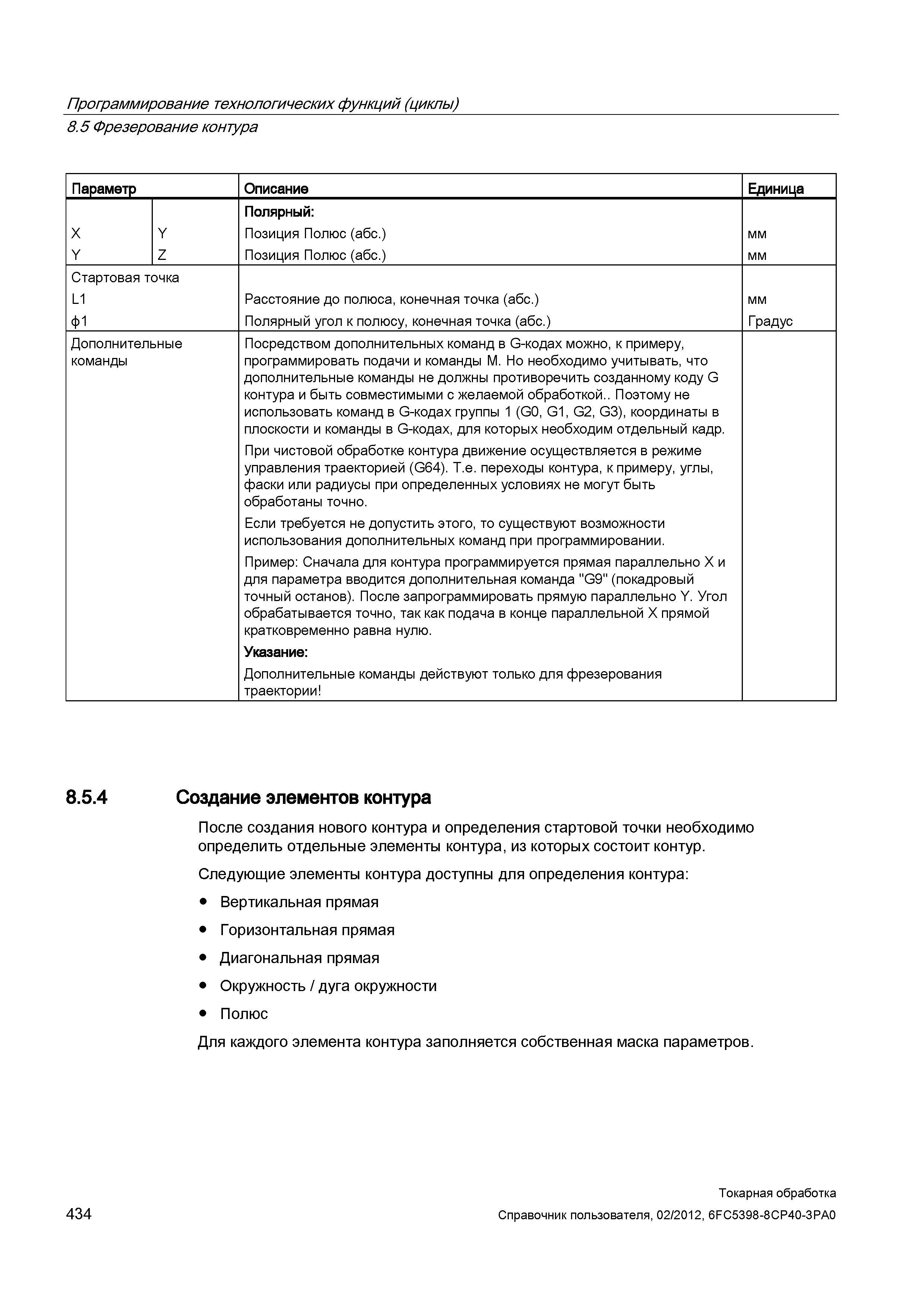

Посредством дополнительных команд в G-кодах можно программировать подачи и команды М Но необходимо учитывать, что дополнительные команды не должн

Посредством дополнительных команд в G-кодах можно программировать подачи и команды М. Но необходимо учитывать, что дополнительные команды не должны противоречить созданному коду G контура и быть совместимыми с желаемой обработкой.. Поэтому не использовать команд в G-кодах группы 1 (G0, G1, G2, G3), координаты в плоскости и команды в G-кодах, для которых необходим отдельный кадр. При чистовой обработке контура движение осуществляется в режиме управления траекторией (G64). Т.е. переходы контура, к примеру, углы, фаски или радиусы при определенных условиях не могут быть обработаны точно. Если требуется не допустить этого, то существуют возможности использования дополнительных команд при программировании. Пример: Сначала для контура программируется прямая параллельно X и для параметра вводится дополнительная команда "G9" (покадровый точный останов). После запрограммировать прямую параллельно Y. Угол обрабатывается точно, так как подача в конце параллельной X прямой кратковременно равна нулю. Указание: Дополнительные команды действуют только для фрезерования траектории 8.5.4 Создание элементов контура После создания нового контура и определения стартовой точки необходимо определить отдельные элементы контура, из которых состоит контур. Следующие элементы контура доступны для определения контура: Вертикальная прямая Горизонтальная прямая Диагональная прямая Окружность / дуга окружности Полюс Для каждого элемента контура заполняется собственная маска параметров. 434 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.5 Фрезерование контура Параметр Описание Единица Полярный: Позиция Полюс (абс. Позиция Полюс (абс. мм Стартовая точка L1 Ф1 Расстояние до полюса, конечная точка (абс.) Полярный угол к полюсу, конечная точка (абс.) мм Градус Дополнительные команды
