Системы числового программного управления / CNC programming and machining

SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

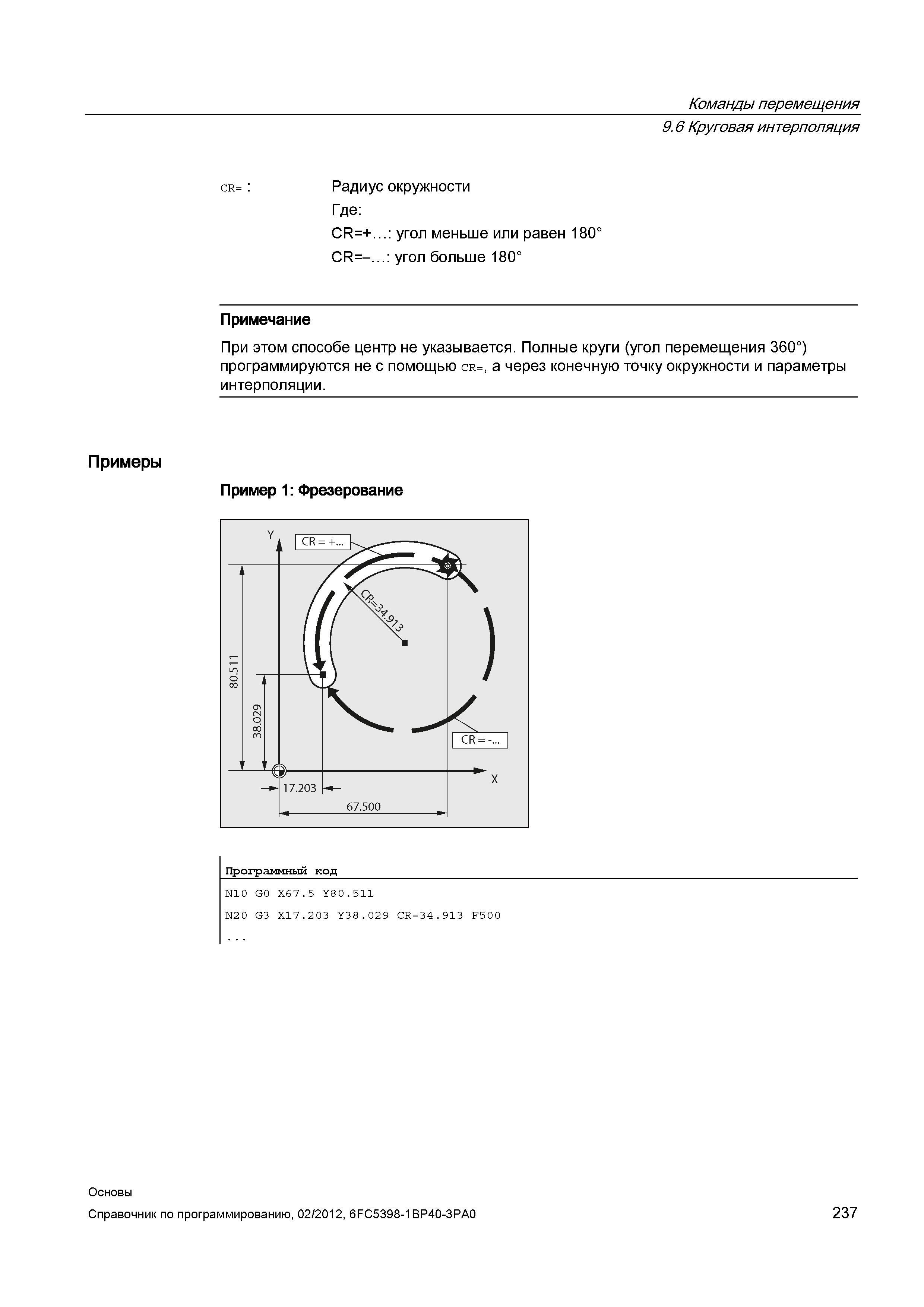

237 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.237
237 Полные круги (угол перемещения 360) программируются не с помощью cr а через конечную точку окружности и параметры интерполяции Примеры Приме Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 237

Полные круги (угол перемещения 360) программируются не с помощью cr а через конечную точку окружности и параметры интерполяции Примеры Приме

Полные круги (угол перемещения 360) программируются не с помощью cr а через конечную точку окружности и параметры интерполяции. Примеры Пример 1 Фрезерование Программный код N10 G0 X67.5 Y80.511 N20 G3 X17.2 03 Y38.029 CR34.913 F500 Основы 237 Команды перемещения 9.6 Круговая интерполяция cr Радиус окружности Где CR+... угол меньше или равен 180 CR-... угол больше 180 Примечание При этом способе центр не указывается.

См.также / See also :

Металлообработка Учебники и справочники / Metal Cutting Technology Technical Guide
Особенности сверления металла / Drill a hole in metal

Токарная обработка металла / Basics of metal turning
Фрезерование на фрезерном станке / Basics of milling

Нарезание резьбы метчиками / Tapping
Развертывание отверстий и развертки по металлу / Reaming and reamer cutting tool

Расточка на токарном станке / Boring on a lathe

Растачивание отверстий на расточном станке / Boring on a boring machine



Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

234 Круговая интерполяция Команды перемещения Указание центра в составном размере N120 G0 X12 Z0 N125 G1 X4 0 Z-25 F0 2 N130 G3 X7 0 Z-75 I-3 33 Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 234234 235 Для вычисления направления вращения окружности - с G2 по часовой стрелке или G3 против часовой стрелки - СЧПУ требуется указание рабочей пло Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 235235 236 Круговое движение описывается через радиус окружности cr конечную точку в декартовых координатах x y z Наряду с радиусом окружности посредст Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 236236 238 Команды перемещения 9 6 Круговая интерполяция Пример 2 Токарная обработка Программный код N125 G1 X4O Z-2 5 FO 2 N13O G3 X7O Z-75 C и о N135 Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 238238 239 Круговое движение описывается через апертурный угол AR и конечную точку в декартовых координатах X/Y/Z или центр окружности по адресам I J K Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 239239 240 Команды перемещения Круговая интерполяция Пример 1 Фрезерование Программный код N10 G0 X67 5 Y80 211 N2 0 G3 X17 2 03 Y38 029 AR14 0 134 F5 Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 240240
