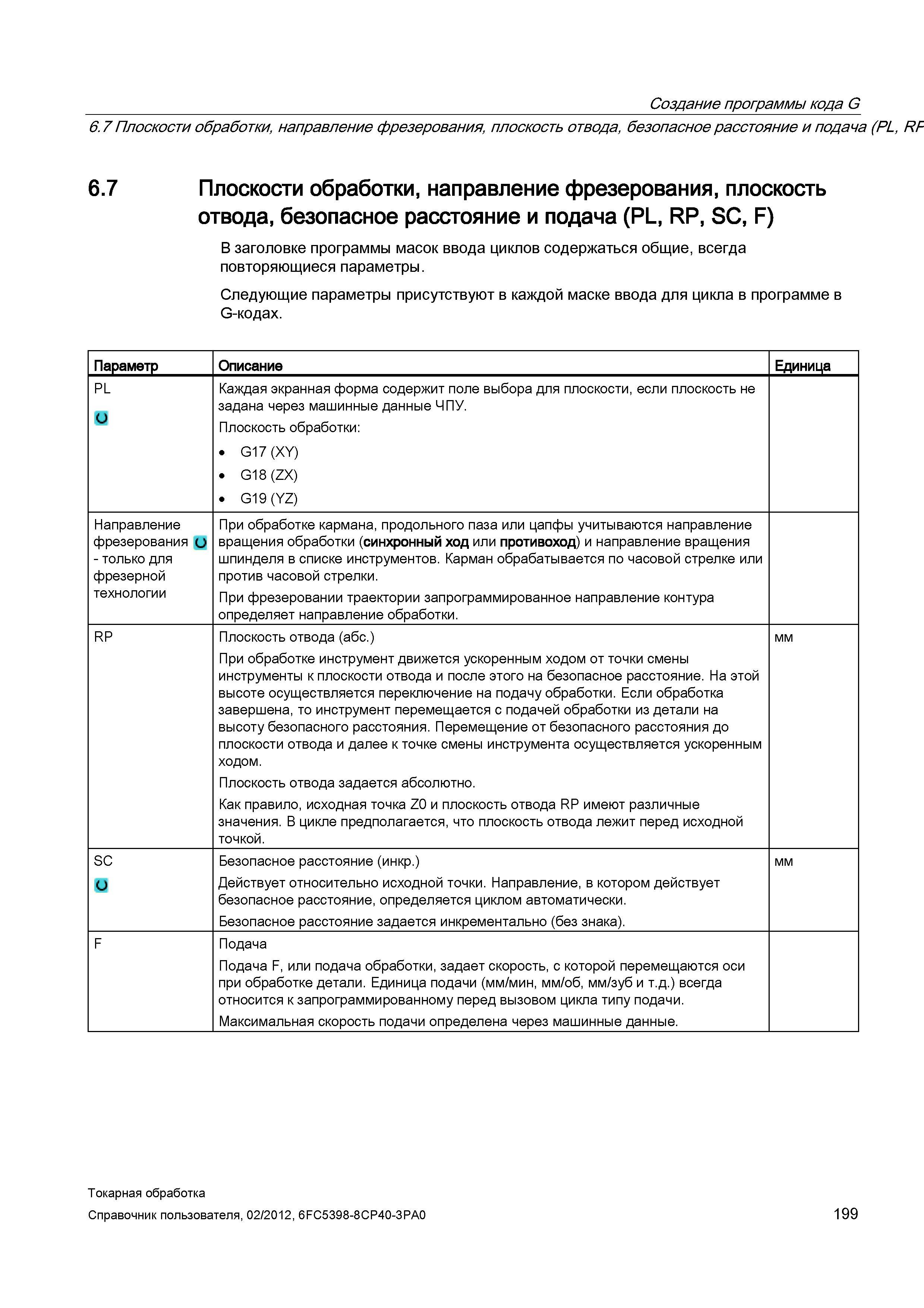

Плоскости обработки, направление фрезерования, плоскость отвода, безопасное расстояние и подача (PL, RP, SC, F) В заголовке программы масок ввода циклов содержаться общие, всегда повторяющиеся параметры. Следующие параметры присутствуют в каждой маске ввода для цикла в программе в G-кодах. Параметр Описание Единица PL Каждая экранная форма содержит поле выбора для плоскости, если плоскость не задана через машинные данные ЧПУ. Плоскость обработки: G17 (XY) G18 (ZX) G19(YZ) Направление фрезерования О - только для фрезерной технологии При обработке кармана, продольного паза или цапфы учитываются направление вращения обработки (синхронный ход или противоход) и направление вращения шпинделя в списке инструментов. Карман обрабатывается по часовой стрелке или против часовой стрелки. При фрезеровании траектории запрограммированное направление контура определяет направление обработки. RP Плоскость отвода (абс.) При обработке инструмент движется ускоренным ходом от точки смены инструменты к плоскости отвода и после этого на безопасное расстояние. На этой высоте осуществляется переключение на подачу обработки. Если обработка завершена, то инструмент перемещается с подачей обработки из детали на высоту безопасного расстояния. Перемещение от безопасного расстояния до плоскости отвода и далее к точке смены инструмента осуществляется ускоренным ходом. Плоскость отвода задается абсолютно. Как правило, исходная точка Z0 и плоскость отвода RP имеют различные значения. В цикле предполагается, что плоскость отвода лежит перед исходной точкой. мм SC Безопасное расстояние (инкр.) Действует относительно исходной точки. Направление, в котором действует безопасное расстояние, определяется циклом автоматически. Безопасное расстояние задается инкрементально (без знака). мм F Подача Подача F, или подача обработки, задает скорость, с которой перемещаются оси при обработке детали. Единица подачи (мм/мин, мм/об, мм/зуб и т.д.) всегда относится к запрограммированному перед вызовом цикла типу подачи. Максимальная скорость подачи определена через машинные данные. Токарная обработка Справочник пользователя, 199 Создание программы кода G 6.7 Плоскости обработки, направление фрезерования, плоскость отвода, безопасное расстояние и подача (PL, RP 6.7
