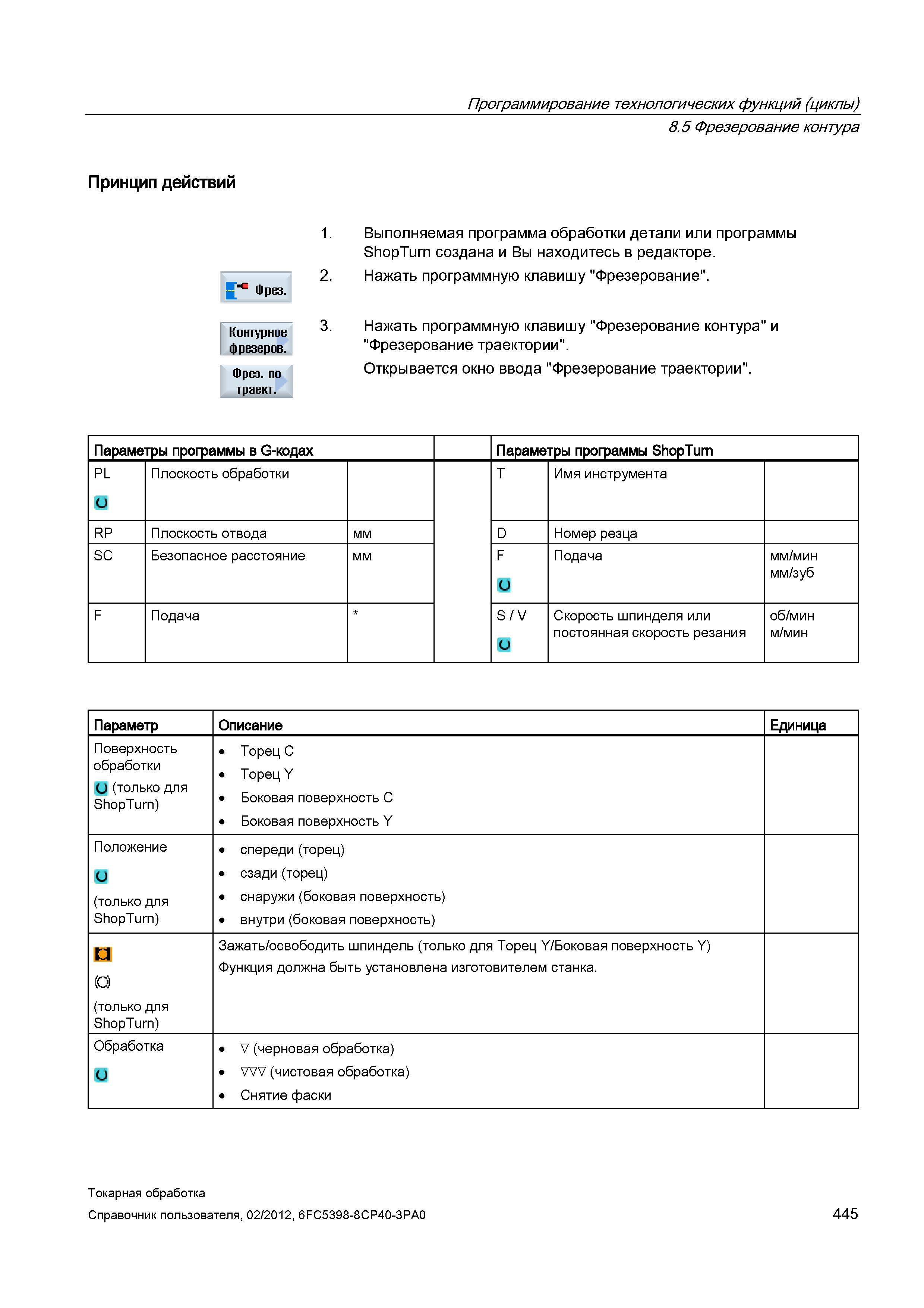

445 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Токарная обработка Вер. 2012 Стр.445 |
|||||
Параметры программы ShopTurn PL Плоскость обработки T Имя инструмента RP Плоскость отвода мм D Номер резца SC Безопасное расстояние мм F Подача мПараметры программы ShopTurn PL Плоскость обработки T Имя инструмента RP Плоскость отвода мм D Номер резца SC Безопасное расстояние мм F Подача мм/мин мм/зуб F Подача S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин Параметр Описание Единица Поверхность обработки О (только для ShopTurn) ТорецC ТорецY Боковая поверхность C Боковая поверхность Y Положение (только для ShopTurn) спереди (торец) сзади (торец) снаружи (боковая поверхность) внутри (боковая поверхность) (О) (только для ShopTurn) Зажать/освободить шпиндель (только для Торец Y/Боковая поверхность Y) Функция должна быть установлена изготовителем станка. Обработка V (черновая обработка) (чистовая обработка) Снятие фаски 5 - Шрез. Контурное фрезеров. Фрез, по траект. Токарная обработка Справочник пользователя, 445 Программирование технологических функций (циклы) 8.5 Фрезерование контура Принцип действий 1. Выполняемая программа обработки детали или программы ShopTurn создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Фрезерование". 3. Нажать программную клавишу "Фрезерование контура" и "Фрезерование траектории". Открывается окно ввода "Фрезерование траектории". Параметры программы в G-кодах |
|||||
