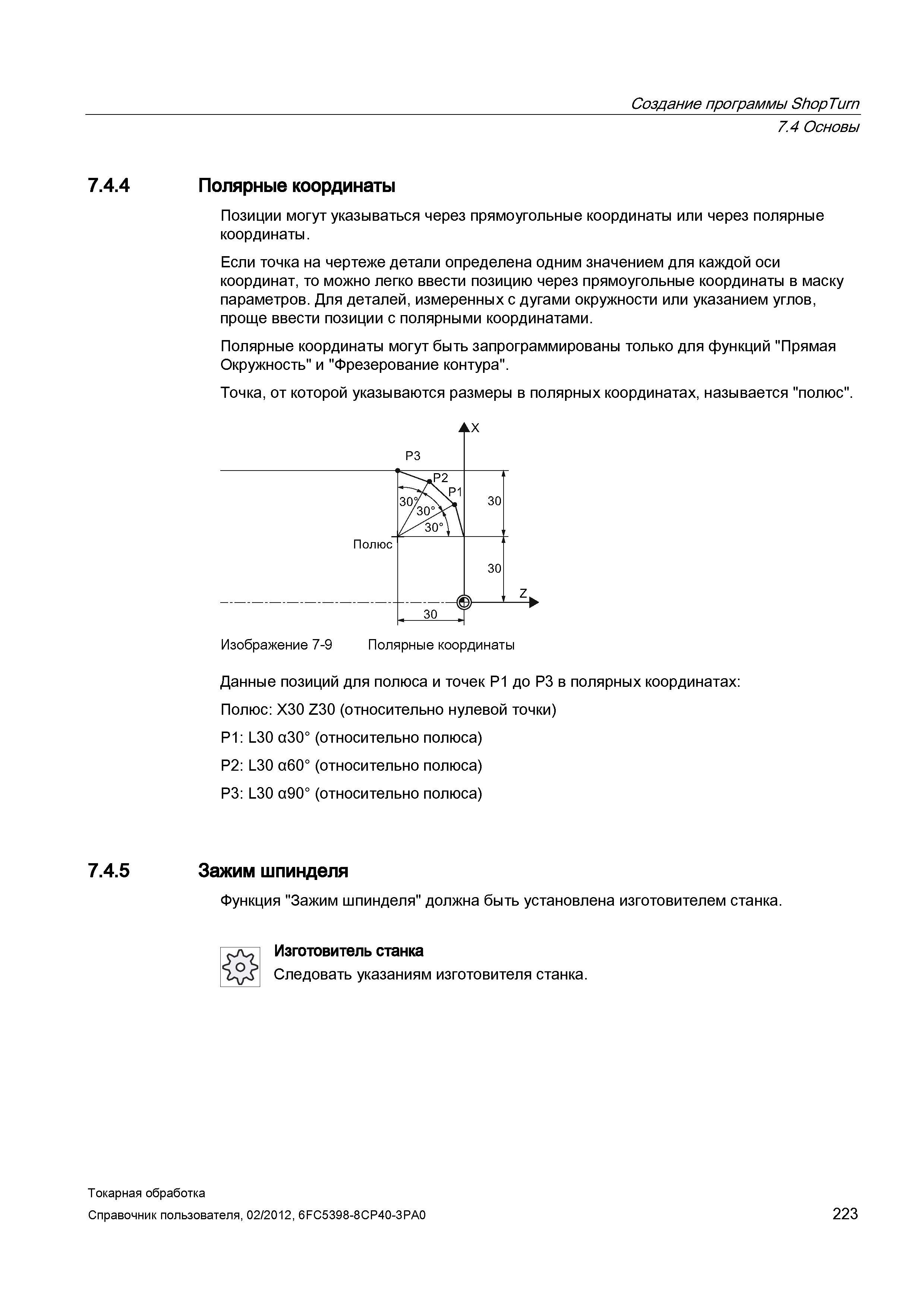

223 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Токарная обработка Вер. 2012 Стр.223 |
|||||
Основы Полярные координаты Позиции могут указываться через прямоугольные координаты или через полярные координаты Если точка на чертеже детали опОсновы Полярные координаты Позиции могут указываться через прямоугольные координаты или через полярные координаты. Если точка на чертеже детали определена одним значением для каждой оси координат, то можно легко ввести позицию через прямоугольные координаты в маску параметров. Для деталей, измеренных с дугами окружности или указанием углов, проще ввести позиции с полярными координатами. Полярные координаты могут быть запрограммированы только для функций "Прямая Окружность" и "Фрезерование контура". Точка, от которой указываются размеры в полярных координатах, называется "полюс". Данные позиций для полюса и точек P1 до P3 в полярных координатах: Полюс: X30 Z30 (относительно нулевой точки) P1: L30 а30° (относительно полюса) P2: L30 а60° (относительно полюса) P3: L30 а90° (относительно полюса) Зажим шпинделя Функция "Зажим шпинделя" должна быть установлена изготовителем станка. Изготовитель станка Следовать указаниям изготовителя станка. Токарная обработка Справочник пользователя, 223 Создание программы ShopTurn 7.4 |
|||||
