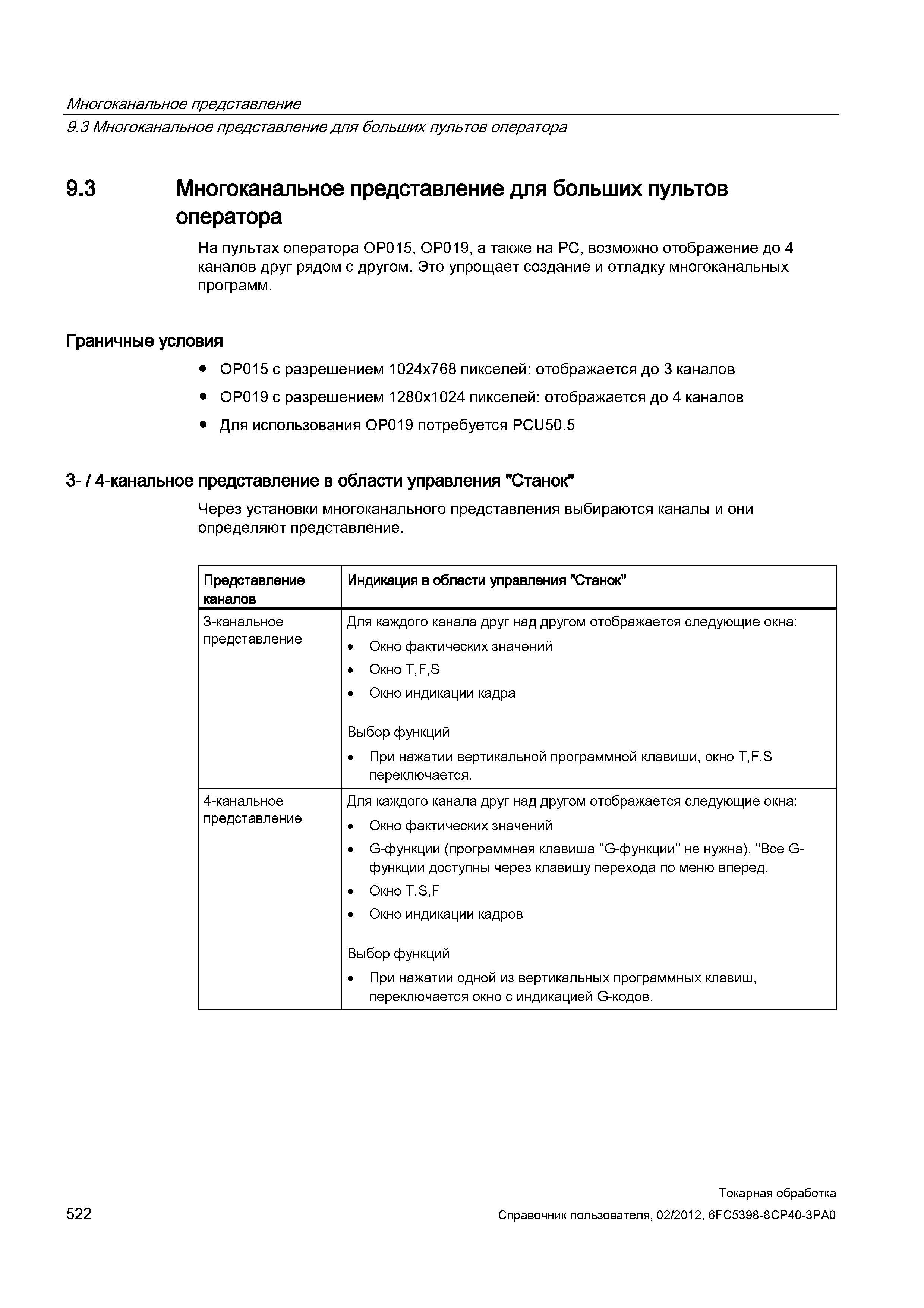

Многоканальное представление для больших пультов оператора На пультах оператора 0P015, 0P019, а также на PC, возможно отображение до 4 каналов друг рядом с другом. Это упрощает создание и отладку многоканальных программ. Граничные условия 0P015 с разрешением 1024x768 пикселей: отображается до 3 каналов 0P019 с разрешением 1280x1024 пикселей: отображается до 4 каналов Для использования 0P019 потребуется PCU50.5 3- / 4-канальное представление в области управления "Станок" Через установки многоканального представления выбираются каналы и они определяют представление. Представление каналов Индикация в области управления "Станок" 3-канальное представление Для каждого канала друг над другом отображается следующие окна: Окно фактических значений Окно T,F,S Окно индикации кадра Выбор функций При нажатии вертикальной программной клавиши, окно T,F,S переключается. 4-канальное представление Для каждого канала друг над другом отображается следующие окна: Окно фактических значений G-функции (программная клавиша "G-функции" не нужна). "Все G-функции доступны через клавишу перехода по меню вперед. Окно T,S,F Окно индикации кадров Выбор функций При нажатии одной из вертикальных программных клавиш, переключается окно с индикацией G-кодов. 522 Токарная обработка Справочник пользователя, Многоканальное представление 9.3 Многоканальное представление для больших пультов оператора 9.3
