Линейная интерполяция осей станка или осей ориентации ORIPATH 3 Путь ориентации инструмента относительно траектории ORIPLANE 4 Интерполяция

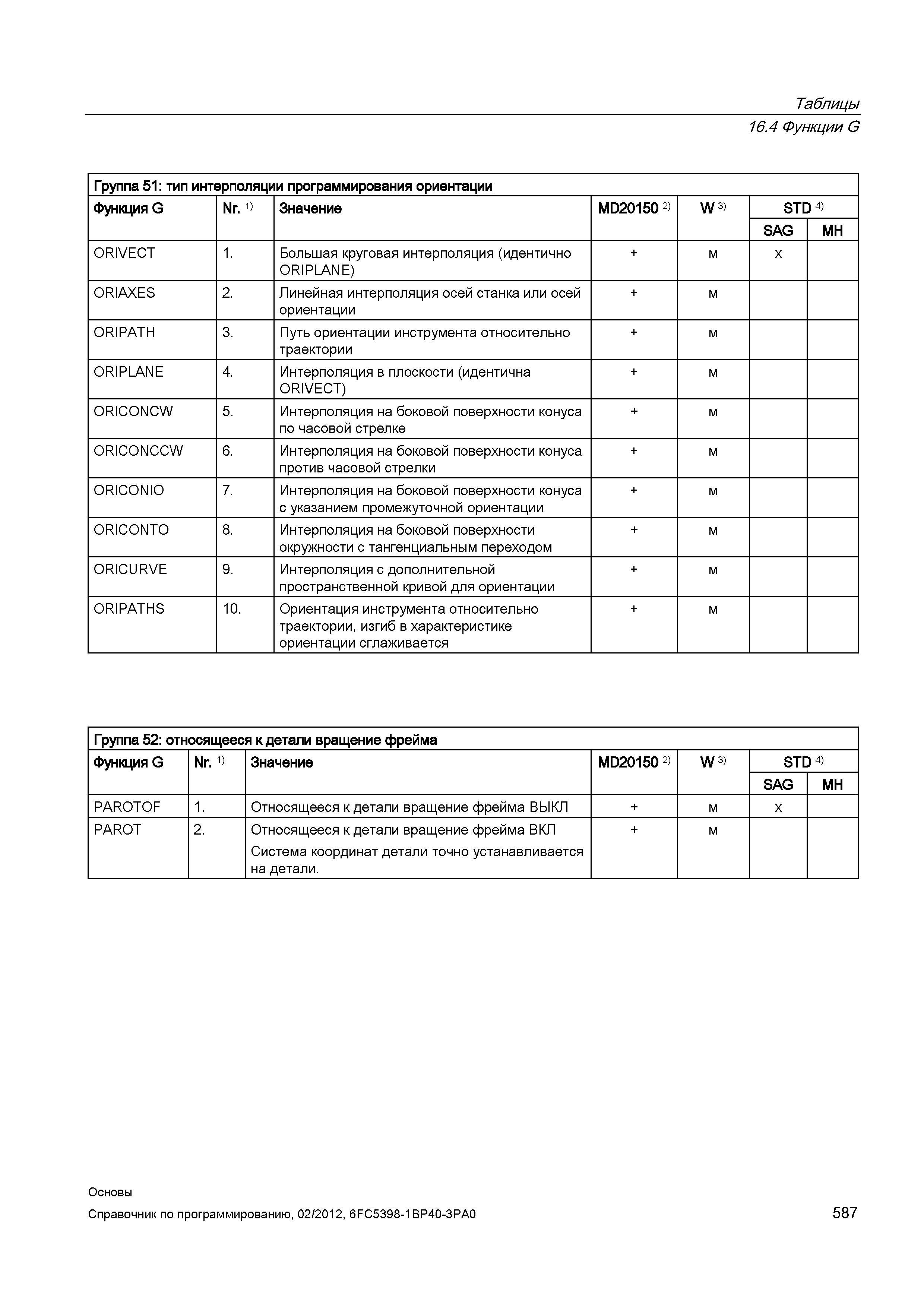

Линейная интерполяция осей станка или осей ориентации ORIPATH 3. Путь ориентации инструмента относительно траектории ORIPLANE 4. Интерполяция в плоскости (идентична ORIVECT) ORICONCW 5. Интерполяция на боковой поверхности конуса по часовой стрелке ORICONCCW 6. Интерполяция на боковой поверхности конуса против часовой стрелки ORICONIO 7. Интерполяция на боковой поверхности конуса с указанием промежуточной ориентации ORICONTO 8. Интерполяция на боковой поверхности окружности с тангенциальным переходом ORICURVE 9. Интерполяция с дополнительной пространственной кривой для ориентации ORIPATHS 10. Ориентация инструмента относительно траектории изгиб в характеристике ориентации сглаживается Группа 52 относящееся к детали вращение фрейма Функция G Nr. 1) Значение MD20150 2) W 3) STD 4) SAG MH PAROTOF 1. Относящееся к детали вращение фрейма ВЫКЛ x PAROT 2. Относящееся к детали вращение фрейма ВКЛ Система координат детали точно устанавливается на детали. Основы 587 Таблицы 16.4 Функции G Группа 51 тип интерполяции программирования ориентации Функция G Nr. 1) Значение MD20150 2) W 3) STD 4) SAG MH ORIVECT 1. Большая круговая интерполяция (идентично ORIPLANE) x ORIAXES 2.
