76 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.76 |
|||||

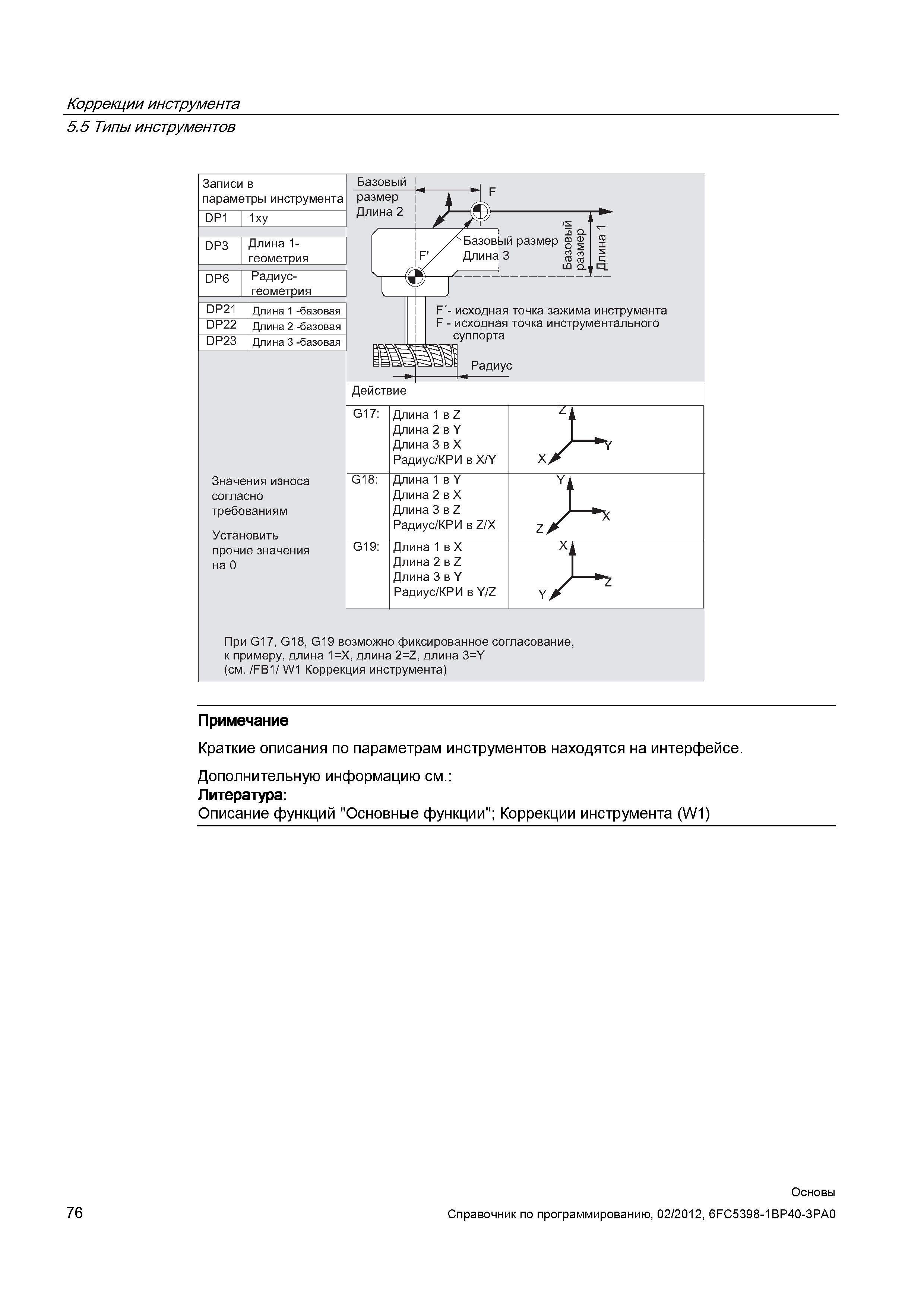

Коррекции инструмента Типы инструментов Записи в параметры инструмента DP1 1ху DP3 Длина 1-геометрия DP6 Радиус- геометрия DP21 Длина 1 -базКоррекции инструмента Типы инструментов Записи в параметры инструмента DP1 1ху DP3 Длина 1-геометрия DP6 Радиус- геометрия DP21 Длина 1 -базовая DP22 Длина 2-базовая DP23 Длина 3-базовая Значения износа согласно требованиям Установить прочие значения на О Базовый I размер 0 Длина 3 я F'- исходная точка зажима инструмента F - исходная точка инструментального суппорта Радиус Действие G17 Длина 1 в Z Длина 2bY Длина ЗвХ Радиус КРИ в X/Y G18 Длина 1 в Y Длина 2вХ Длина 3bZ Радиус КРИ в Z/X G19 Длина 1 в X Длина 2bZ Длина 3bY Радиус КРИ в Y/Z При G17 G18 G19 возможно фиксированное согласование к примеру длина 1Х длина 2Z длина 3Y (см. FB1 W1 Коррекция инструмента) Примечание Краткие описания по параметрам инструментов находятся на интерфейсе. Дополнительную информацию см. Литература Описание функций "Основные функции"; Коррекции инструмента (W1) |
|||||
