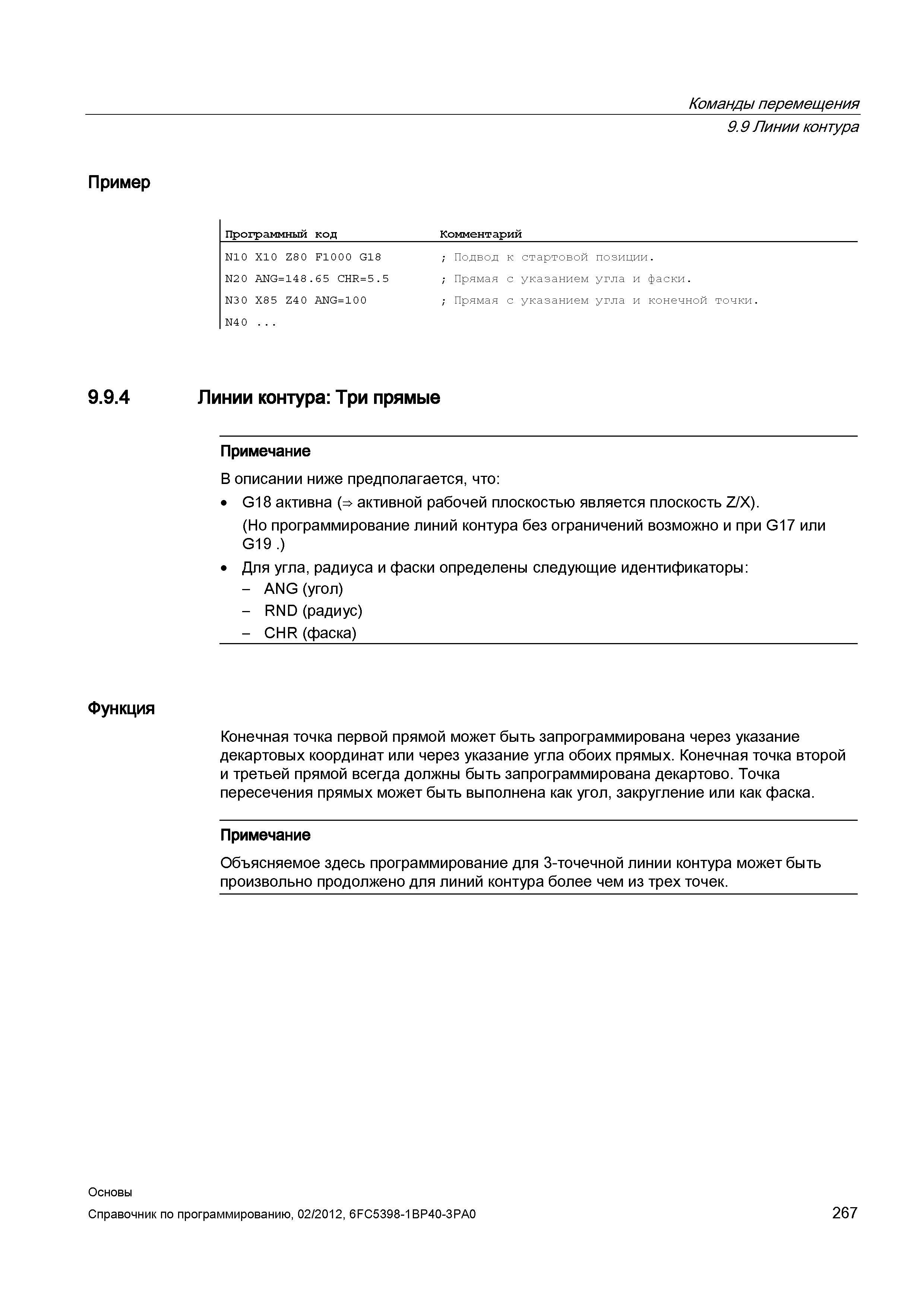

Конечная точка первой прямой может быть запрограммирована через указание декартовых координат или через указание угла обоих прямых. Конечная точка второй и третьей прямой всегда должны быть запрограммирована декартово. Точка пересечения прямых может быть выполнена как угол закругление или как фаска. Примечание Объясняемое здесь программирование для 3-точечной линии контура может быть произвольно продолжено для линий контура более чем из трех точек. Основы 267 Команды перемещения 9.9 Линии контура Пример Программный код Комментарий N10 X10 Z8 0 F10 0 0 G18 Подвод к стартовой позиции. N20 ANG148 65 CHR5.5 Прямая с указанием угла и фаски. N30 X8 5 Z4 0 ANG100 Прямая с указанием угла и конечной точки. N4 0 9.9.4 Линии контура Три прямые Примечание В описании ниже предполагается что G18 активна ( активной рабочей плоскостью является плоскость Z/X). (Но программирование линий контура без ограничений возможно и при G17 или G19 ) Для угла радиуса и фаски определены следующие идентификаторы - ANG (угол) - RND (радиус) - CHR (фаска) Функция
