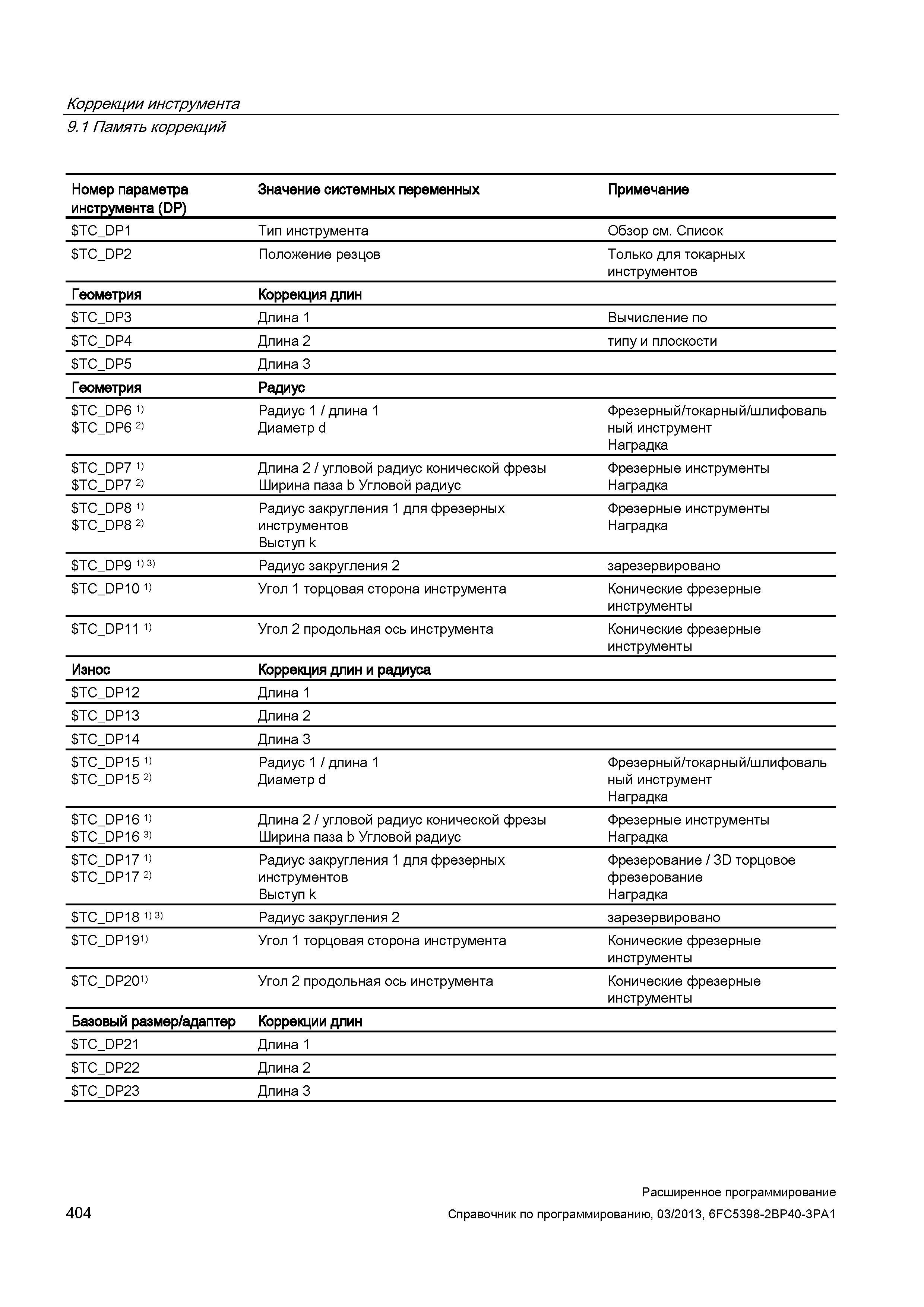

404 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование вер. 2013 Стр.404 |
|||||
Номер параметра инструмента (DP) Значение системных переменных Примечание TНомер параметра инструмента (DP) Значение системных переменных Примечание TC_DP1 Тип инструмента Обзор см. Список TC_DP2 Положение резцов Только для токарных инструментов Геометрия Коррекция длин TC_DP3 Длина 1 Вычисление по TC_DP4 Длина 2 типу и плоскости TC_DP5 Длина 3 Геометрия Радиус TC_DP6 1) Радиус 1 / длина 1 Фрезерный/токарный/шлифоваль TC_DP6 2) Диаметр d ный инструмент Наградка TC_DP7 1) Длина 2 / угловой радиус конической фрезы Фрезерные инструменты TC_DP7 2) Ширина паза b Угловой радиус Наградка TC_DP8 1) Радиус закругления 1 для фрезерных Фрезерные инструменты TC_DP8 2) инструментов Выступ k Наградка TC_DP9 1) 3) Радиус закругления 2 зарезервировано TC_DP10 1) Угол 1 торцовая сторона инструмента Конические фрезерные инструменты TC_DP11 1) Угол 2 продольная ось инструмента Конические фрезерные инструменты Износ Коррекция длин и радиуса TC_DP12 Длина 1 TC_DP13 Длина 2 TC_DP14 Длина 3 TC_DP15 1) Радиус 1 / длина 1 Фрезерный/токарный/шлифоваль TC_DP15 2) Диаметр d ный инструмент Наградка TC_DP16 1) Длина 2 / угловой радиус конической фрезы Фрезерные инструменты TC_DP16 3) Ширина паза b Угловой радиус Наградка TC_DP17 1) Радиус закругления 1 для фрезерных Фрезерование/ 3D торцовое TC_DP17 2) инструментов фрезерование Выступ k Наградка TC_DP18 1) 3) Радиус закругления 2 зарезервировано TC_DP191) Угол 1 торцовая сторона инструмента Конические фрезерные инструменты TC_DP201) Угол 2 продольная ось инструмента Конические фрезерные инструменты Базовый размер/адаптер Коррекции длин TC_DP21 Длина 1 TC_DP22 Длина 2 TC_DP23 Длина 3 404 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 Коррекции инструмента 9.1 Память коррекций |
|||||
