Системы числового программного управления / CNC programming and machining

SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

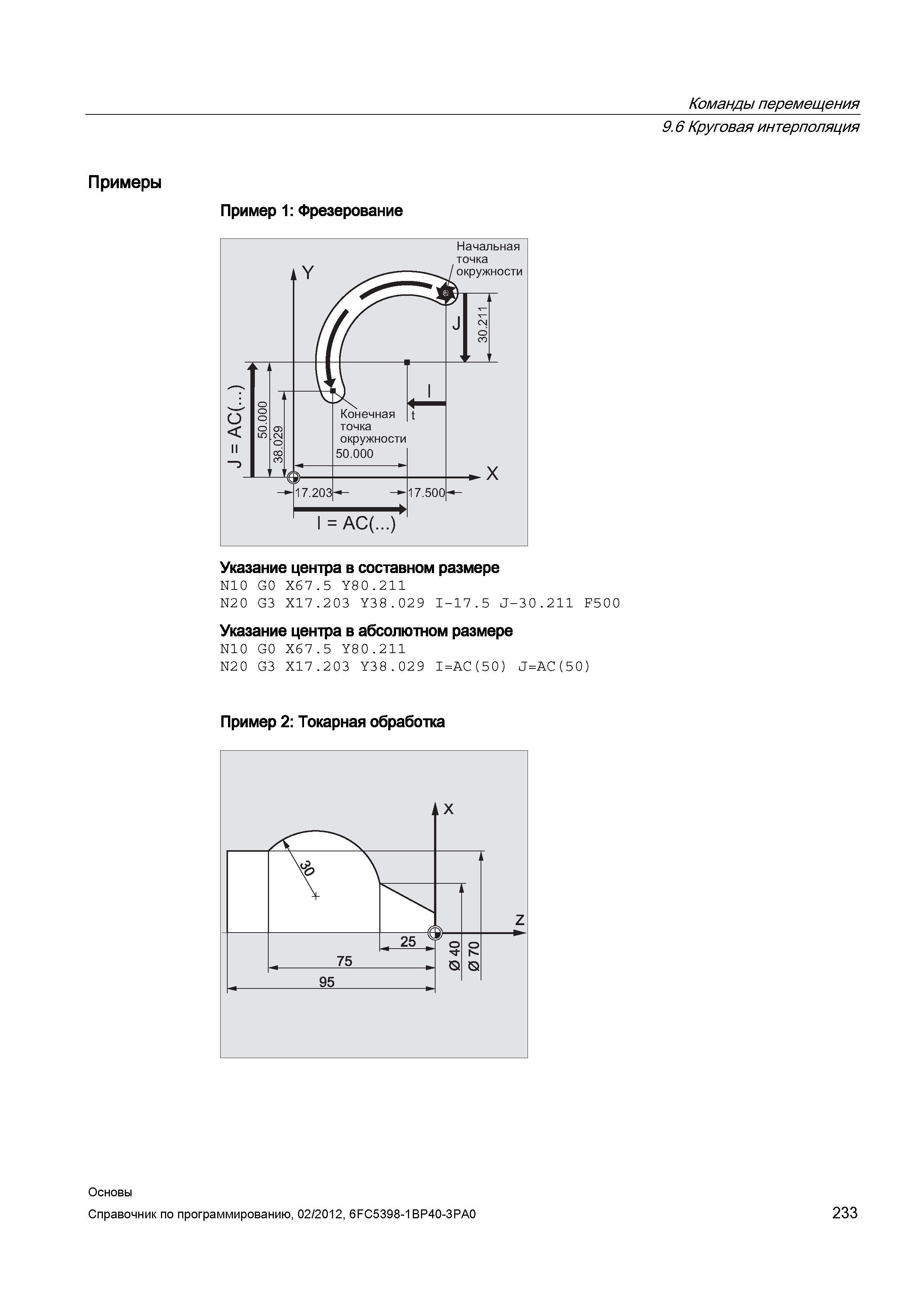

233 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.233
233 Команды перемещения Круговая интерполяция Примеры Фрезерование N10 G0 X67 5 Y80 211 N20 G3 X17 2 03 Y38 029 I-17 5 J-30 211 F500 Указание це Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 233

Команды перемещения Круговая интерполяция Примеры Фрезерование N10 G0 X67 5 Y80 211 N20 G3 X17 2 03 Y38 029 I-17 5 J-30 211 F500 Указание це

Команды перемещения Круговая интерполяция Примеры Фрезерование N10 G0 X67.5 Y80.211 N20 G3 X17.2 03 Y38.029 I-17.5 J-30.211 F500 Указание центра в абсолютном размере N10 G0 X67.5 Y80.211 N20 G3 X17.2 03 Y38.029 IAC(50) JAC(50) Пример 2 Токарная обработка Основы 233

См.также / See also :

Резцы по металлу Особенности / Metal lathe tools Features
Сверла Конструкция / Parts of a drill

Концевые фрезы по металлу Конструкция / Parts of an end mill
Сборные фрезы с СМП / Parts of a milling cutter

Метчики Конструкция / Thread taps for metal
Метчик для накатки резьбы / Cold forming roll taps

Плашки по металлу / Thread dies
Развертки по металлу и развертывание отверстий / Reaming and reamer cutting tool



Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

230 Токарная обработка Программный код Комментарий Конечная точка окружности центр в составном размере Конечная точка окружности центр в абсолют Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 230230 231 Круговая интерполяция позволяет изготовлять полные круги или дуги окружностей Круговое движение описывается через конечную точку в декартовы Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 231231 232 Конечная точка в декартовых координатах i Координата центра окружности в направлении Х j Координата центра окружности в направлении Y к Коор Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 232232 234 Круговая интерполяция Команды перемещения Указание центра в составном размере N120 G0 X12 Z0 N125 G1 X4 0 Z-25 F0 2 N130 G3 X7 0 Z-75 I-3 33 Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 234234 235 Для вычисления направления вращения окружности - с G2 по часовой стрелке или G3 против часовой стрелки - СЧПУ требуется указание рабочей пло Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 235235 236 Круговое движение описывается через радиус окружности cr конечную точку в декартовых координатах x y z Наряду с радиусом окружности посредст Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 236236
