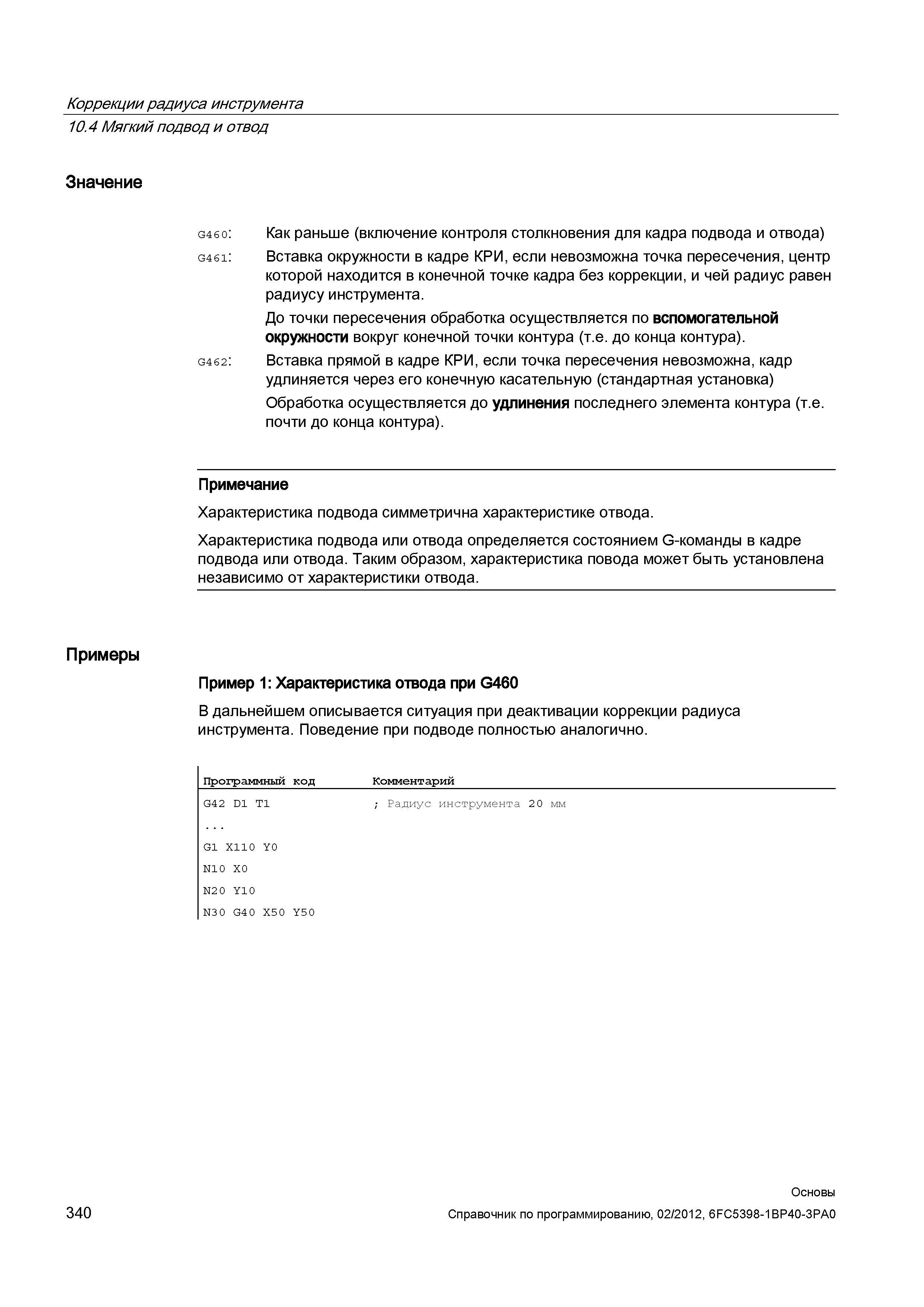

Характеристика подвода или отвода определяется состоянием G-команды в кадре подвода или отвода. Таким образом характеристика повода может быть установлена независимо от характеристики отвода. Примеры Пример 1 Характеристика отвода при G460 В дальнейшем описывается ситуация при деактивации коррекции радиуса инструмента. Поведение при подводе полностью аналогично. Программный код Комментарий G42 D1 T1 Радиус инструмента 20 мм G1 X110 Y0 N10 X0 N20 Y10 N30 G4 0 X5 0 Y5 0 340 Основы Коррекции радиуса инструмента 10.4 Мягкий подвод и отвод Значение G460 Как раньше (включение контроля столкновения для кадра подвода и отвода) G461 Вставка окружности в кадре КРИ если невозможна точка пересечения центр которой находится в конечной точке кадра без коррекции и чей радиус равен радиусу инструмента. До точки пересечения обработка осуществляется по вспомогательной окружности вокруг конечной точки контура (т.е. до конца контура). G462 Вставка прямой в кадре КРИ если точка пересечения невозможна кадр удлиняется через его конечную касательную (стандартная установка) Обработка осуществляется до удлинения последнего элемента контура (т.е. почти до конца контура). Примечание Характеристика подвода симметрична характеристике отвода.
