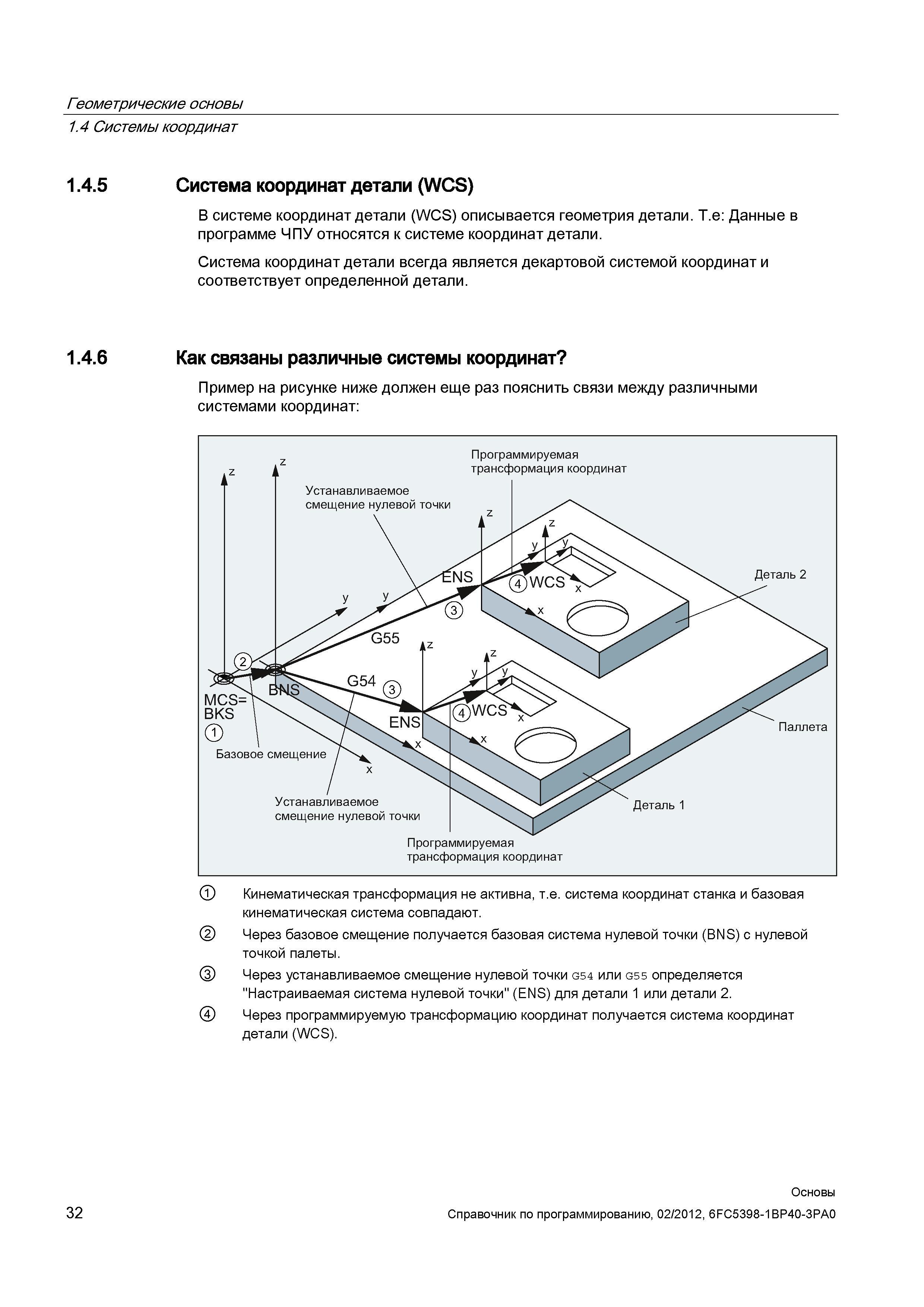

Как связаны различные системы координат при программировании на станках с ЧПУ Пример на рисунке ниже должен еще раз пояснить связи _ между различными системами координат Программируемая z i трансформация координат А Устанавливаемое смещение нулевой точки Паллета Базовое смещение Устанавливаемое Деталь 1 смещение нулевой точки Программируемая трансформация координат Кинематическая трансформация не активна т.е. система координат станка и базовая кинематическая система совпадают. Через базовое смещение получается базовая система нулевой точки (BNS) с нулевой точкой палеты. Через устанавливаемое смещение нулевой точки G54 или G55 определяется "Настраиваемая система нулевой точки" (ENS) для детали 1 или детали 2. Через программируемую трансформацию координат получается система координат детали (WСS). Геометрические основы 1.4 Системы координат 1.4.5 Система координат детали (WCS) В системе координат детали (WCS) описывается геометрия детали. Т.е Данные в программе ЧПУ относятся к системе координат детали. Система координат детали всегда является декартовой системой координат и соответствует определенной детали. 1.4.6
