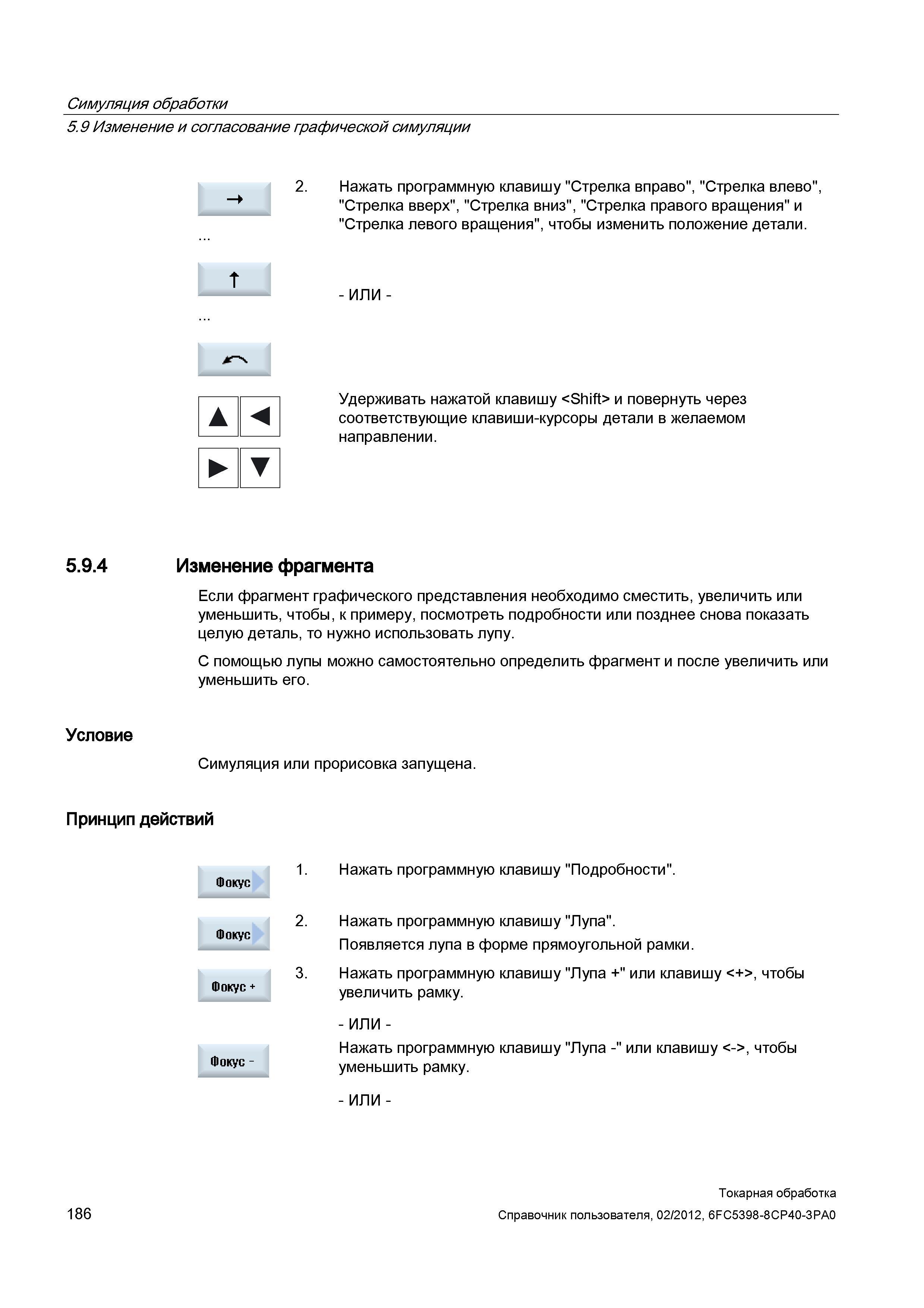

Изменение фрагмента Если фрагмент графического представления необходимо сместить, увеличить или уменьшить, чтобы, к примеру, посмотреть подробности или позднее снова показать целую деталь, то нужно использовать лупу. С помощью лупы можно самостоятельно определить фрагмент и после увеличить или уменьшить его. Условие Симуляция или прорисовка запущена. Принцип действий Фокус Фокус Фокус + 1. Нажать программную клавишу "Подробности". 2. Нажать программную клавишу "Лупа". Появляется лупа в форме прямоугольной рамки. 3. Нажать программную клавишу "Лупа +" или клавишу <+>, чтобы увеличить рамку. Нажать программную клавишу "Лупа -" или клавишу <->, чтобы уменьшить рамку. 186 Токарная обработка Справочник пользователя, Симуляция обработки 5.9 Изменение и согласование графической симуляции Нажать программную клавишу "Стрелка вправо", "Стрелка влево", "Стрелка вверх", "Стрелка вниз", "Стрелка правого вращения" и "Стрелка левого вращения", чтобы изменить положение детали. Удерживать нажатой клавишу и повернуть через соответствующие клавиши-курсоры детали в желаемом направлении. 5.9.4
