Изготовление паза (фрезерование) Инструмент движется от стартовой к конечной точке в направлении X/Y Одновременно происходит подача в направ Справочник SIEMENS 2012 Программирование 840D sl 828D Основы Стр. 225 0225 Lab2u

Обновлено 2020-04-14 06:49:56

Системы числового программного управления / CNC programming and machining SIEMENS \| Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

225 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.225

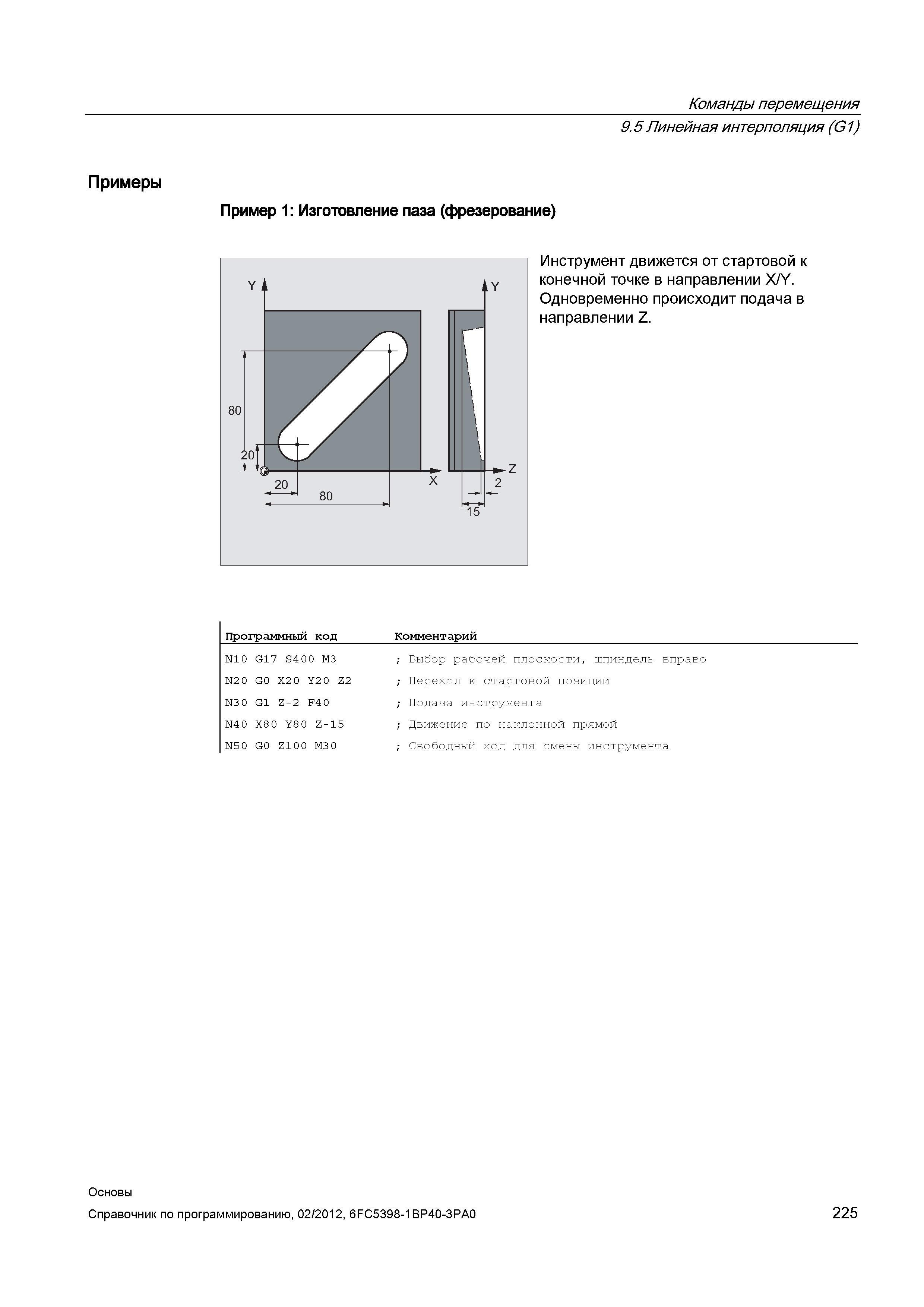

Изготовление паза (фрезерование) Инструмент движется от стартовой к конечной точке в направлении X/Y Одновременно происходит подача в направ Изготовление паза (фрезерование) Инструмент движется от стартовой к конечной точке в направлении X/Y. Одновременно происходит подача в направлении Z. Программный код Комментарий N1 0 G17 4 5 00 M3 N2 0 G0 X20 Y2 0 Z2 N3 0 G1 Z-2 F4 0 N4 0 X8 0 Y8 0 Z-15 N5 0 G0 Z10 0 M3 0 Выбор рабочей плоскости шпиндель вправо Переход к стартовой позиции Подача инструмента Движение по наклонной прямой Свободный ход для смены инструмента Основы 225 Команды перемещения 9.5Линейная интерполяция (G1) Примеры Пример 1
