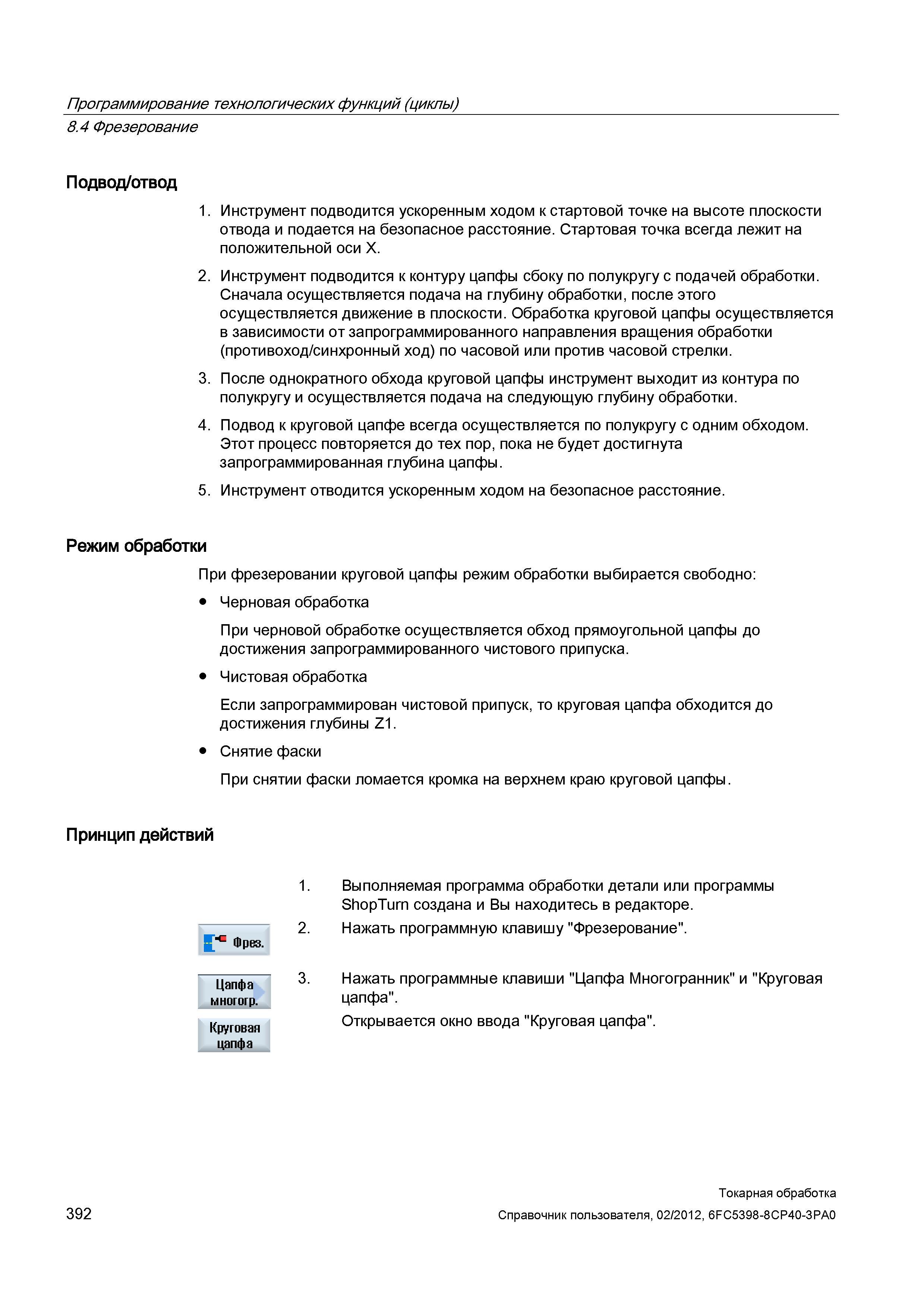

Инструмент подводится к контуру цапфы сбоку по полукругу с подачей обработки. Сначала осуществляется подача на глубину обработки, после этого осуществляется движение в плоскости. Обработка круговой цапфы осуществляется в зависимости от запрограммированного направления вращения обработки (противоход/синхронный ход) по часовой или против часовой стрелки. 3. После однократного обхода круговой цапфы инструмент выходит из контура по полукругу и осуществляется подача на следующую глубину обработки. 4. Подвод к круговой цапфе всегда осуществляется по полукругу с одним обходом. Этот процесс повторяется до тех пор, пока не будет достигнута запрограммированная глубина цапфы. 5. Инструмент отводится ускоренным ходом на безопасное расстояние. Режим обработки При фрезеровании круговой цапфы режим обработки выбирается свободно: Черновая обработка При черновой обработке осуществляется обход прямоугольной цапфы до достижения запрограммированного чистового припуска. Чистовая обработка Если запрограммирован чистовой припуск, то круговая цапфа обходится до достижения глубины Z1. Снятие фаски При снятии фаски ломается кромка на верхнем краю круговой цапфы. Принцип действий 1. Выполняемая программа обработки детали или программы ShopTurn создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Фрезерование". Круговая цапфа Цапфа многогр. 3. Нажать программные клавиши "Цапфа Многогранник" и "Круговая цапфа". Открывается окно ввода "Круговая цапфа". 392 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.4 Фрезерование Подвод/отвод 1. Инструмент подводится ускоренным ходом к стартовой точке на высоте плоскости отвода и подается на безопасное расстояние. Стартовая точка всегда лежит на положительной оси Х. 2.
