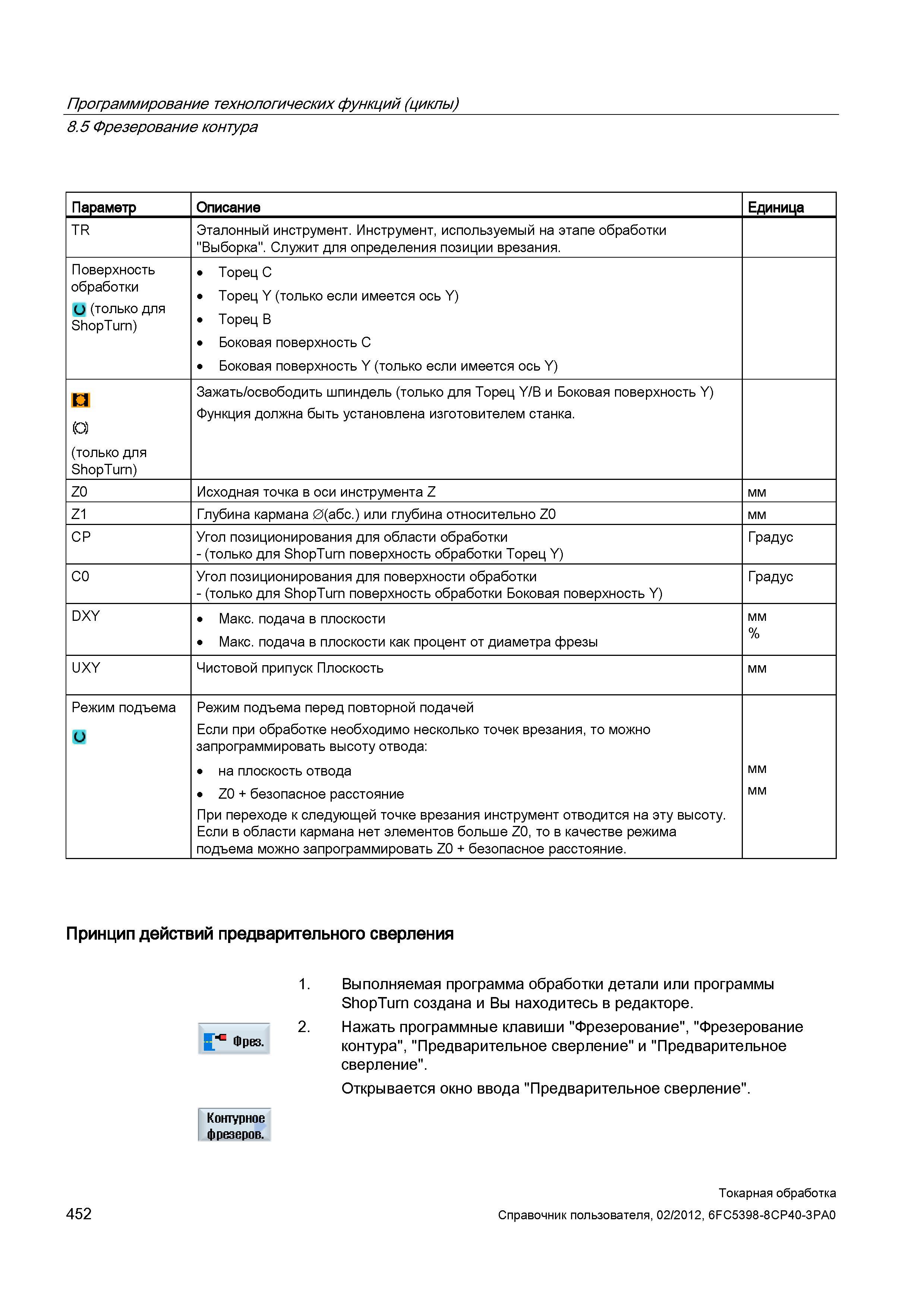

Инструмент, используемый на этапе обработки Выборка Служит для определения позиции врезания Поверхность обработки О (только для ShopTurn) Торец C

Инструмент, используемый на этапе обработки "Выборка". Служит для определения позиции врезания. Поверхность обработки О (только для ShopTurn) Торец C Торец Y (только если имеется ось Y) Торец B Боковая поверхность C Боковая поверхность Y (только если имеется ось Y) (О) (только для ShopTurn) Зажать/освободить шпиндель (только для Торец Y/B и Боковая поверхность Y) Функция должна быть установлена изготовителем станка. Z0 Исходная точка в оси инструмента Z мм Z1 Глубина кармана 0(абс.) или глубина относительно Z0 мм CP Угол позиционирования для области обработки - (только для ShopTurn поверхность обработки Торец Y) Градус C0 Угол позиционирования для поверхности обработки - (только для ShopTurn поверхность обработки Боковая поверхность Y) Градус DXY Макс. подача в плоскости Макс. подача в плоскости как процент от диаметра фрезы мм % UXY Чистовой припуск Плоскость мм Режим подъема Режим подъема перед повторной подачей Если при обработке необходимо несколько точек врезания, то можно запрограммировать высоту отвода: на плоскость отвода Z0 + безопасное расстояние При переходе к следующей точке врезания инструмент отводится на эту высоту. Если в области кармана нет элементов больше Z0, то в качестве режима подъема можно запрограммировать Z0 + безопасное расстояние. мм Принцип действий предварительного сверления 1. Выполняемая программа обработки детали или программы ShopTurn создана и Вы находитесь в редакторе. 2. Нажать программные клавиши "Фрезерование", "Фрезерование контура", "Предварительное сверление" и "Предварительное сверление". Открывается окно ввода "Предварительное сверление". Контурное фрезеров. 452 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.5 Фрезерование контура Параметр Описание Единица TR Эталонный инструмент.
