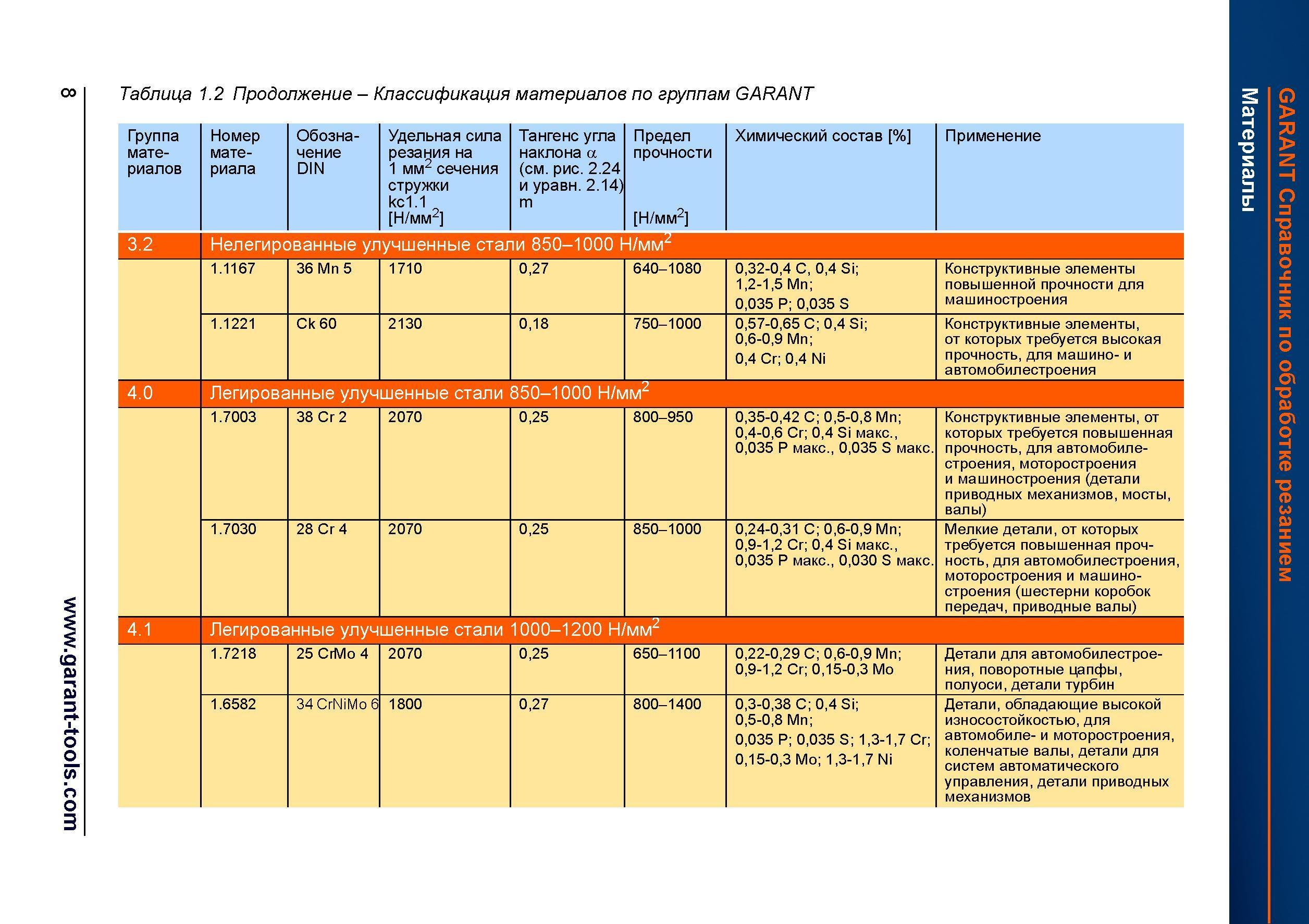

Классификация материалов по группам GARANT Группа материалов Номер материала Обозначение DIN Удельная сила резания на 1 мм2 сечения стружки кс1.1 Н/мм2 Тангенс угла наклона а (см. рис. 2.24 и уравн. 2.14) m Предел прочности Н/мм2 Химический состав % Применение 3.2 Нелегированные улучшенные стали 850-1000 Н/мм 1.1167 36 Мп 5 1710 0,27 640-1080 0,32-0,4 С, 0,4 Si 1,2-1,5 Мп 0,035 Р 0,035 S Конструктивные элементы повышенной прочности для машиностроения 1.1221 Ск 60 2130 0,18 750-1000 0,57-0,65 С 0,4 Si 0,6-0,9 Мп 0,4 Сг 0,4 Ni Конструктивные элементы, от которых требуется высокая прочность, для машино- и автомобилестроения 4.0 Легированные улучшенные стали 850-1000 Н/мм2 1.7003 38 Сг 2 2070 0,25 800-950 0,35-0,42 С 0,5-0,8 Мп 0,4-0,6 Сг 0,4 Si макс., 0,035 Р макс., 0,035 S макс. Конструктивные элементы, от которых требуется повышенная прочность, для автомобилестроения, моторостроения и машиностроения (детали приводных механизмов, мосты, валы) 1.7030 28 Сг 4 2070 0,25 850-1000 0,24-0,31 С 0,6-0,9 Мп 0,9-1,2 Сг 0,4 Si макс., 0,035 Р макс., 0,030 S макс. Мелкие детали, от которых требуется повышенная прочность, для автомобилестроения, моторостроения и машиностроения (шестерни коробок передач, приводные валы) 4.1 Легированные улучшенные стали 1000-1200 Н/мм2 1.7218 25 СгМо 4 2070 0,25 650-1100 0,22-0,29 С 0,6-0,9 Мп 0,9-1,2 Сг 0,15-0,3 Мо Детали для автомобилестроения, поворотные цапфы, полуоси, детали турбин 1.6582 34 CrNiMo 6 1800 0,27 800-1400 0,3-0,38 С 0,4 Si 0,5-0,8 Мп 0,035 Р 0,035 S 1,3-1,7 Сг 0,15-0,3 Мо 1,3-1,7 Ni Детали, обладающие высокой износостойкостью, для автомобиле- и моторостроения, коленчатые валы, детали для систем автоматического управления, детали приводных механизмов GARANT Справочник по обработке резанием Материалы
