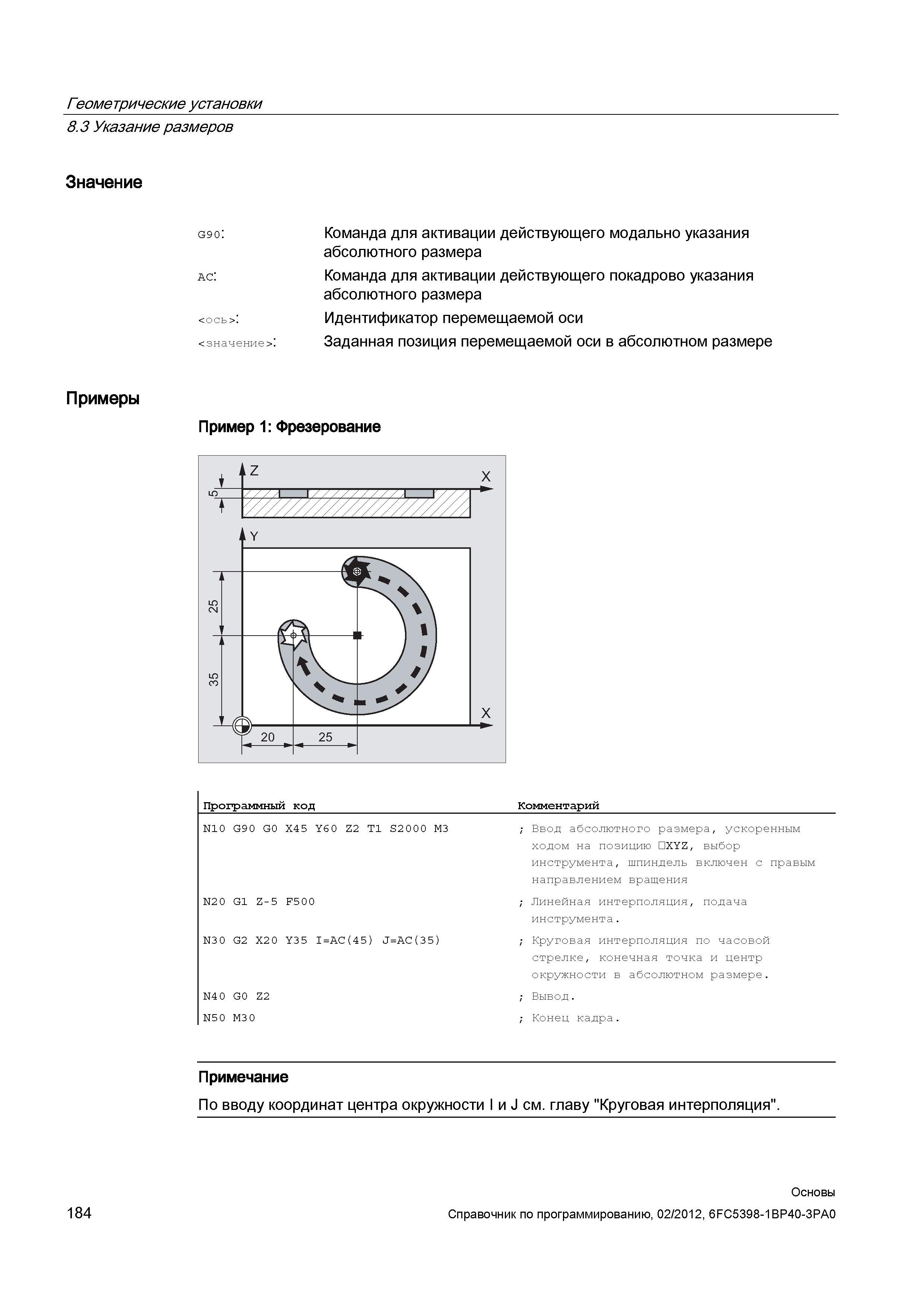

184 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.184 |
|||||
Геометрические установки Команда для активации действующего модально указания абсолютного размера Команда для активации действующего покадроГеометрические установки Команда для активации действующего модально указания абсолютного размера Команда для активации действующего покадрово указания абсолютного размера Идентификатор перемещаемой оси Заданная позиция перемещаемой оси в абсолютном размере Примеры Пример 1 Фрезерование Программный код Комментарий N10 G9O GO X4 5 Y6O Z2 Т1 S2OOO M3 Ввод абсолютного размера ускоренным ходом на позицию DXYZ выбор инструмента шпиндель включен с правым направлением вращения N2O G1 Z-5 F5OO Линейная интерполяция подача инструмента. N3O G2 X2O Y3 5 IAC(45) JAC(35) Круговая интерполяция по часовой стрелке конечная точка и центр окружности в абсолютном размере. N4O GO Z2 Вывод. N5O M3O Конец кадра. Примечание По вводу координат центра окружности I и J см. главу "Круговая интерполяция". 8 3 Указание размеров Значение G9O ac ось значение 184 Основы |
|||||
