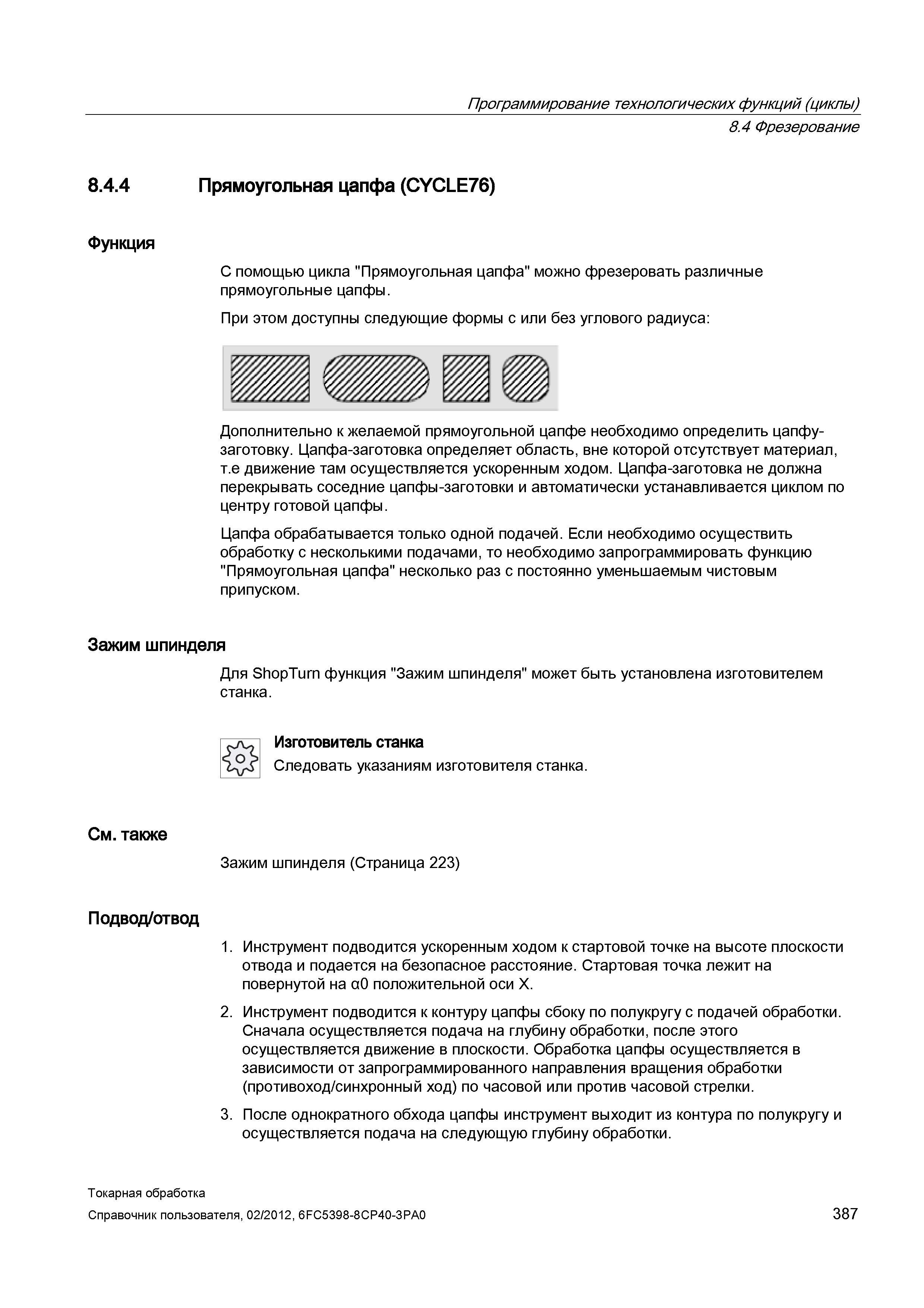

Фрезерование Прямоугольная цапфа (CYCLE76) Функция С помощью цикла "Прямоугольная цапфа" можно фрезеровать различные прямоугольные цапфы. При этом доступны следующие формы с или без углового радиуса: Дополнительно к желаемой прямоугольной цапфе необходимо определить цапфу-заготовку. Цапфа-заготовка определяет область, вне которой отсутствует материал, т.е движение там осуществляется ускоренным ходом. Цапфа-заготовка не должна перекрывать соседние цапфы-заготовки и автоматически устанавливается циклом по центру готовой цапфы. Цапфа обрабатывается только одной подачей. Если необходимо осуществить обработку с несколькими подачами, то необходимо запрограммировать функцию "Прямоугольная цапфа" несколько раз с постоянно уменьшаемым чистовым припуском. Зажим шпинделя Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем станка. Изготовитель станка Следовать указаниям изготовителя станка. См. также Зажим шпинделя (Страница 223) Подвод/отвод 1. Инструмент подводится ускоренным ходом к стартовой точке на высоте плоскости отвода и подается на безопасное расстояние. Стартовая точка лежит на повернутой на а0 положительной оси Х. 2. Инструмент подводится к контуру цапфы сбоку по полукругу с подачей обработки. Сначала осуществляется подача на глубину обработки, после этого осуществляется движение в плоскости. Обработка цапфы осуществляется в зависимости от запрограммированного направления вращения обработки (противоход/синхронный ход) по часовой или против часовой стрелки. 3. После однократного обхода цапфы инструмент выходит из контура по полукругу и осуществляется подача на следующую глубину обработки. Токарная обработка Справочник пользователя, 387 Программирование технологических функций (циклы) 8.4
