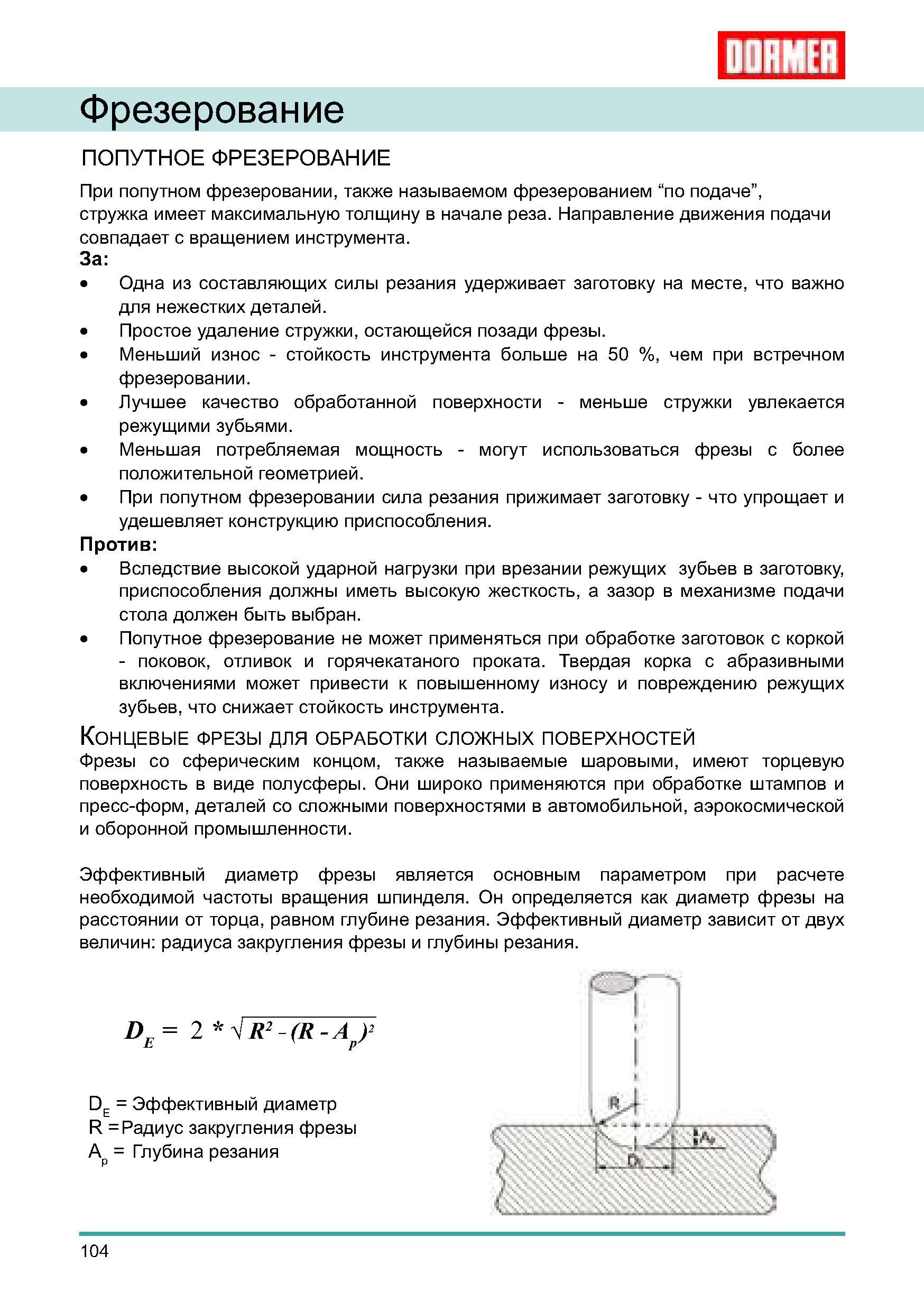

Попутное и встречное фрезерование на металлорежущих станках Достоинства Недостатки При фрезеровке по подаче стружка имеет максимальную толщину в начале реза _ Направление движения подачи совпадает с вращением инструмента. За: Одна из составляющих силы резания удерживает заготовку на месте, что важно для нежестких деталей. Простое удаление стружки, остающейся позади фрезы. Меньший износ - стойкость инструмента больше на 50 %, чем при встречном фрезеровании. Лучшее качество обработанной поверхности - меньше стружки увлекается режущими зубьями. Меньшая потребляемая мощность - могут использоваться фрезы с более положительной геометрией. При попутном фрезеровании сила резания прижимает заготовку - что упрощает и удешевляет конструкцию приспособления. Против: Вследствие высокой ударной нагрузки при врезании режущих зубьев в заготовку, приспособления должны иметь высокую жесткость, а зазор в механизме подачи стола должен быть выбран. Попутное фрезерование не может применяться при обработке заготовок с коркой - поковок, отливок и горячекатаного проката. Твердая корка с абразивными включениями может привести к повышенному износу и повреждению режущих зубьев, что снижает стойкость инструмента. Концевые фрезы для обработки сложных поверхностей Фрезы со сферическим концом, также называемые шаровыми, имеют торцевую поверхность в виде полусферы. Они широко применяются при обработке штампов и пресс-форм, деталей со сложными поверхностями в автомобильной, аэрокосмической и оборонной промышленности. Эффективный диаметр фрезы является основным параметром при расчете необходимой частоты вращения шпинделя. Он определяется как диаметр фрезы на расстоянии от торца, равном глубине резания. Эффективный диаметр зависит от двух величин: радиуса закругления фрезы и глубины резания. De = 2 V R2 - (R - A )2 E ' p' D E = Эффективный диаметр R = Радиус закругления фрезы Ap = Глубина резания 104 Фрезерование ПОПУТНОЕ ФРЕЗЕРОВАНИЕ При попутном фрезеровании, также называемом фрезерованием “
