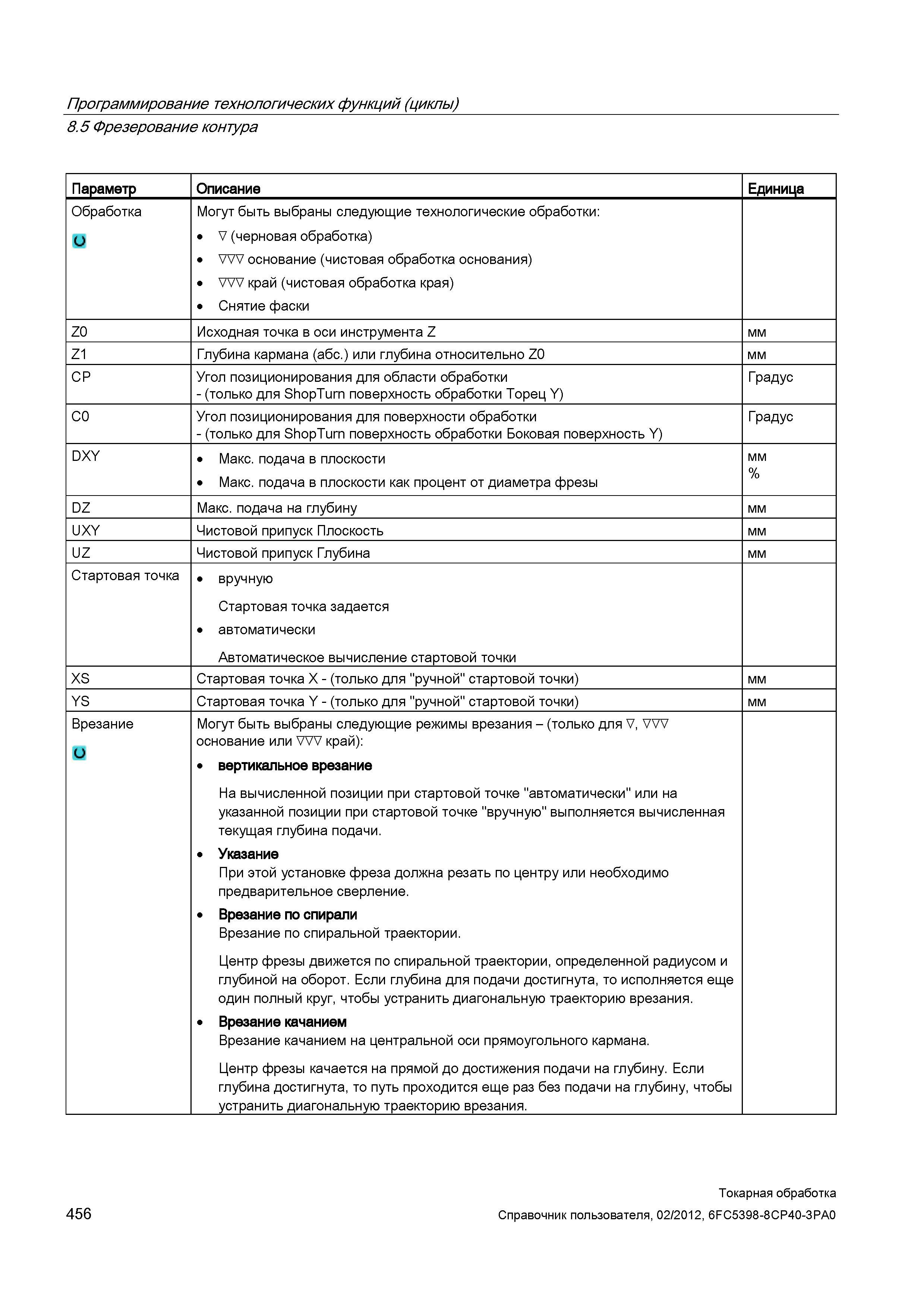

Фрезерование контура Параметр Описание Единица Обработка Могут быть выбраны следующие технологические обработки: V (черновая обработка) основание (чистовая обработка основания) край (чистовая обработка края) Снятие фаски Z0 Исходная точка в оси инструмента Z мм Z1 Глубина кармана (абс.) или глубина относительно Z0 мм CP Угол позиционирования для области обработки - (только для ShopTurn поверхность обработки Торец Y) Градус C0 Угол позиционирования для поверхности обработки - (только для ShopTurn поверхность обработки Боковая поверхность Y) Градус DXY Макс. подача в плоскости Макс. подача в плоскости как процент от диаметра фрезы мм % DZ Макс. подача на глубину мм UXY Чистовой припуск Плоскость мм UZ Чистовой припуск Глубина мм Стартовая точка вручную Стартовая точка задается автоматически Автоматическое вычисление стартовой точки XS Стартовая точка X - (только для "ручной" стартовой точки) мм YS Стартовая точка Y - (только для "ручной" стартовой точки) мм Врезание Могут быть выбраны следующие режимы врезания - (только для V, основание или край): вертикальное врезание На вычисленной позиции при стартовой точке "автоматически" или на указанной позиции при стартовой точке "вручную" выполняется вычисленная текущая глубина подачи. Указание При этой установке фреза должна резать по центру или необходимо предварительное сверление. Врезание по спирали Врезание по спиральной траектории. Центр фрезы движется по спиральной траектории, определенной радиусом и глубиной на оборот. Если глубина для подачи достигнута, то исполняется еще один полный круг, чтобы устранить диагональную траекторию врезания. Врезание качанием Врезание качанием на центральной оси прямоугольного кармана. Центр фрезы качается на прямой до достижения подачи на глубину. Если глубина достигнута, то путь проходится еще раз без подачи на глубину, чтобы устранить диагональную траекторию врезания. 456 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.5
