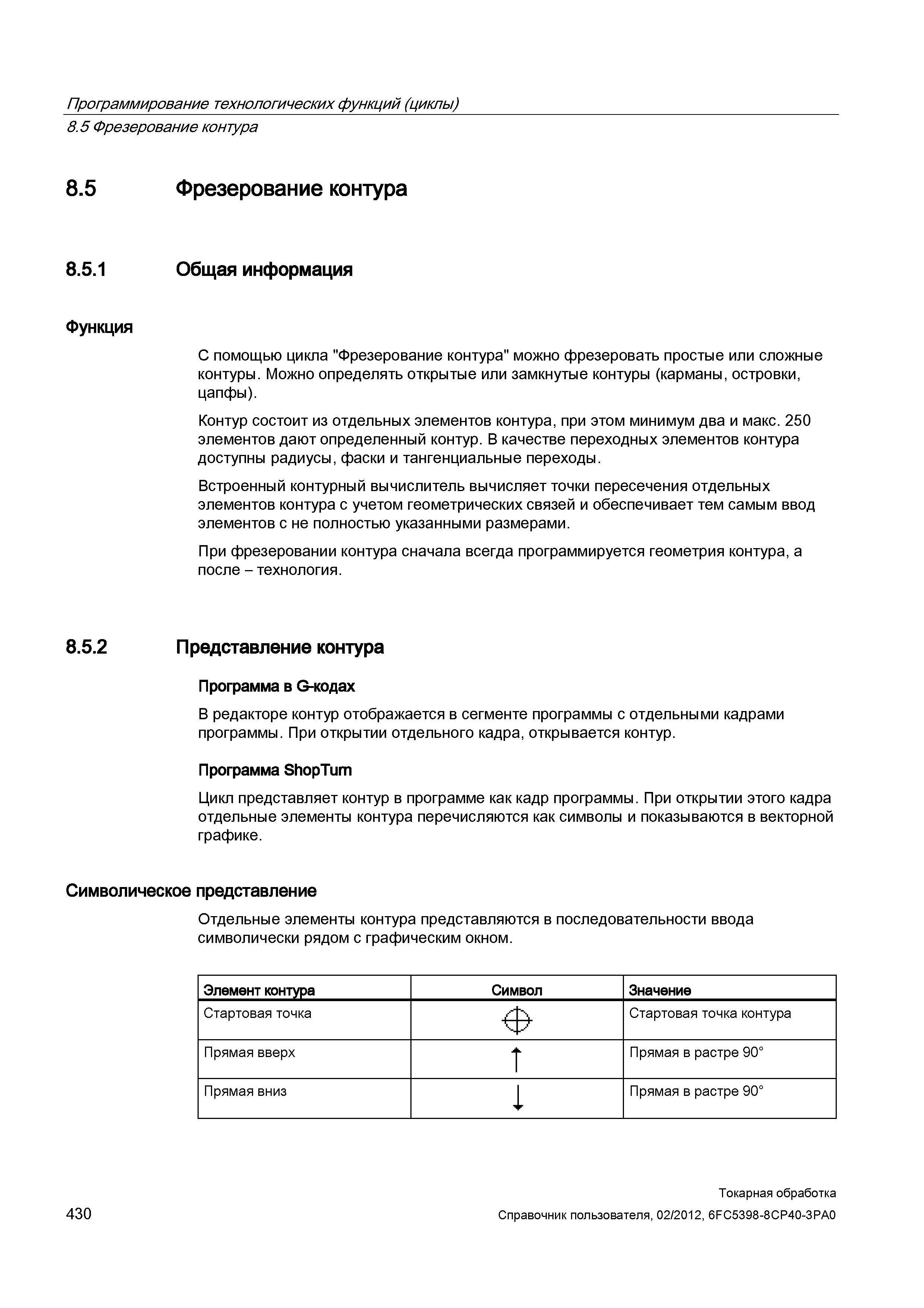

Фрезерование контура Общая информация Функция С помощью цикла "Фрезерование контура" можно фрезеровать простые или сложные контуры. Можно определять открытые или замкнутые контуры (карманы, островки, цапфы). Контур состоит из отдельных элементов контура, при этом минимум два и макс. 250 элементов дают определенный контур. В качестве переходных элементов контура доступны радиусы, фаски и тангенциальные переходы. Встроенный контурный вычислитель вычисляет точки пересечения отдельных элементов контура с учетом геометрических связей и обеспечивает тем самым ввод элементов с не полностью указанными размерами. При фрезеровании контура сначала всегда программируется геометрия контура, а после - технология. 8.5.2 Представление контура Программа в G-кодах В редакторе контур отображается в сегменте программы с отдельными кадрами программы. При открытии отдельного кадра, открывается контур. Программа ShopTurn Цикл представляет контур в программе как кадр программы. При открытии этого кадра отдельные элементы контура перечисляются как символы и показываются в векторной графике. Символическое представление Отдельные элементы контура представляются в последовательности ввода символически рядом с графическим окном. Элемент контура Символ Значение Стартовая точка <3 Стартовая точка контура Прямая вверх 1 Прямая в растре 90° Прямая вниз Прямая в растре 90° 430 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.5 Фрезерование контура 8.5
