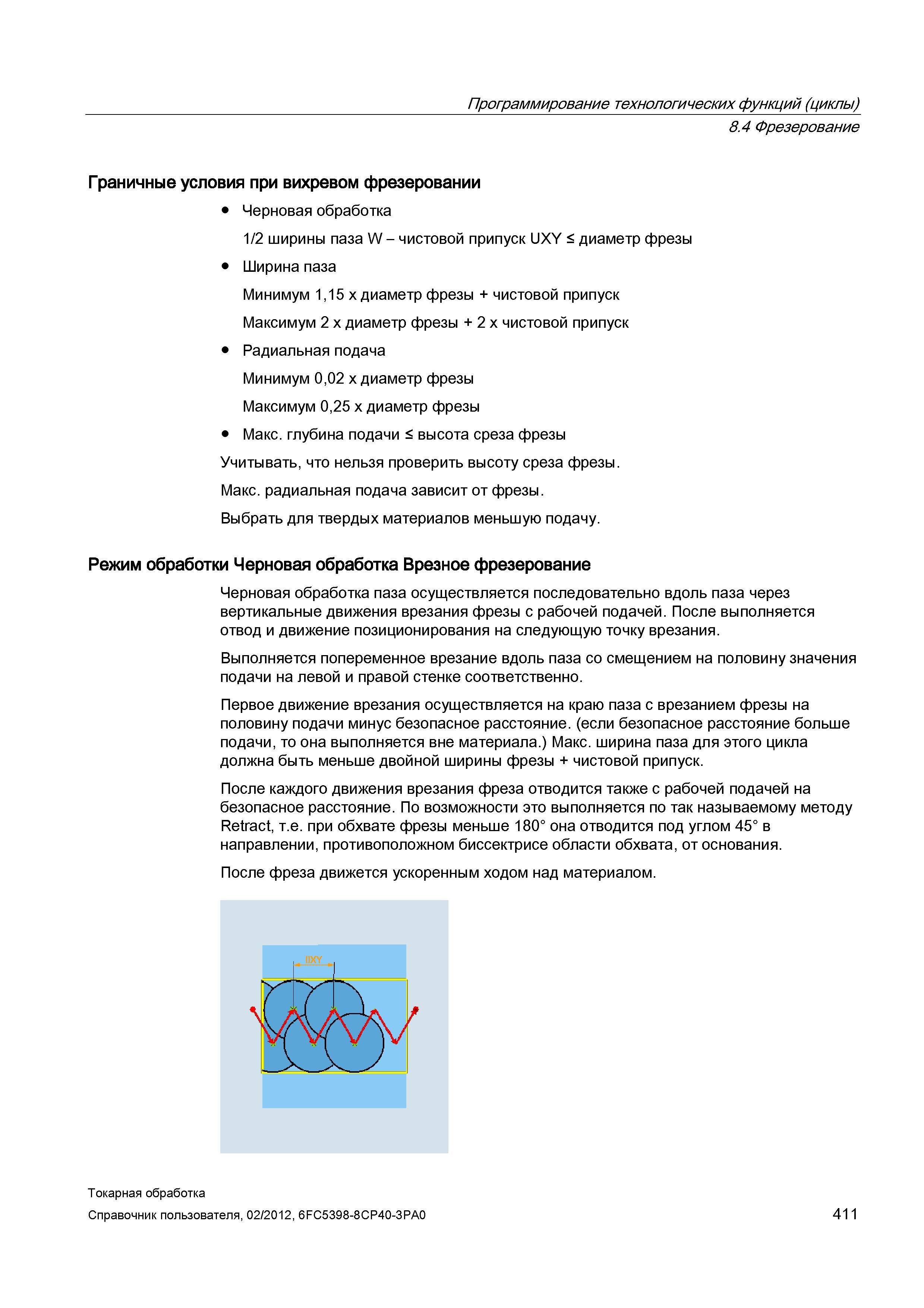

Фрезерование Граничные условия при вихревом фрезеровании Черновая обработка 1/2 ширины паза W - чистовой припуск UXY диаметр фрезы Ширина паза Минимум 1,15 x диаметр фрезы + чистовой припуск Максимум 2 x диаметр фрезы + 2 x чистовой припуск Радиальная подача Минимум 0,02 x диаметр фрезы Максимум 0,25 x диаметр фрезы Макс. глубина подачи < высота среза фрезы Учитывать, что нельзя проверить высоту среза фрезы. Макс. радиальная подача зависит от фрезы. Выбрать для твердых материалов меньшую подачу. Режим обработки Черновая обработка Врезное фрезерование Черновая обработка паза осуществляется последовательно вдоль паза через вертикальные движения врезания фрезы с рабочей подачей. После выполняется отвод и движение позиционирования на следующую точку врезания. Выполняется попеременное врезание вдоль паза со смещением на половину значения подачи на левой и правой стенке соответственно. Первое движение врезания осуществляется на краю паза с врезанием фрезы на половину подачи минус безопасное расстояние. (если безопасное расстояние больше подачи, то она выполняется вне материала.) Макс. ширина паза для этого цикла должна быть меньше двойной ширины фрезы + чистовой припуск. После каждого движения врезания фреза отводится также с рабочей подачей на безопасное расстояние. По возможности это выполняется по так называемому методу Retract, т.е. при обхвате фрезы меньше 180° она отводится под углом 45° в направлении, противоположном биссектрисе области обхвата, от основания. После фреза движется ускоренным ходом над материалом. Токарная обработка Справочник пользователя, 411 Программирование технологических функций (циклы) 8.4
