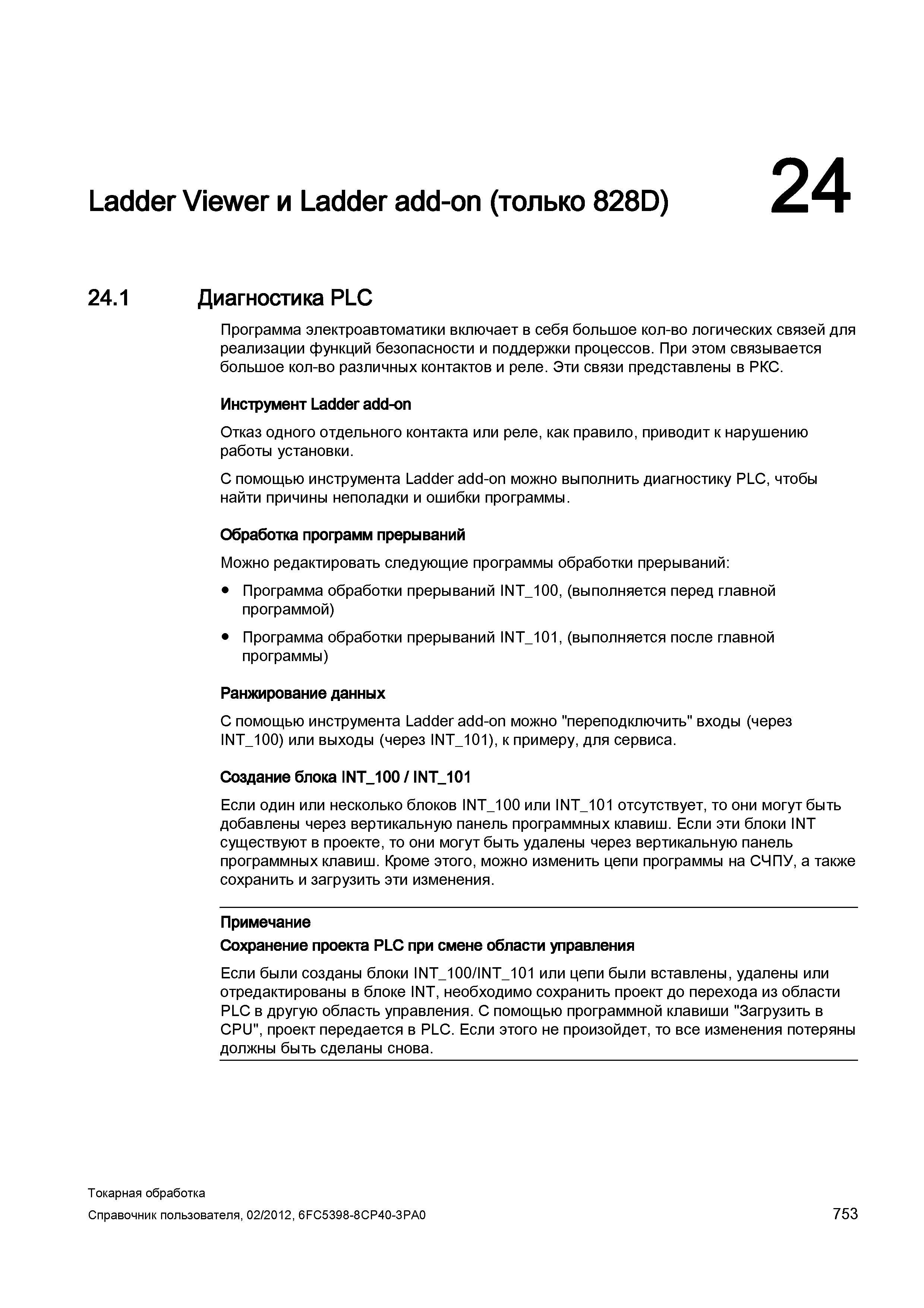

Диагностика PLC Программа электроавтоматики включает в себя большое кол-во логических связей для реализации функций безопасности и поддержки процессов. При этом связывается большое кол-во различных контактов и реле. Эти связи представлены в РКС. Инструмент Ladder add-on Отказ одного отдельного контакта или реле, как правило, приводит к нарушению работы установки. С помощью инструмента Ladder add-on можно выполнить диагностику PLC, чтобы найти причины неполадки и ошибки программы. Обработка программ прерываний Можно редактировать следующие программы обработки прерываний: Программа обработки прерываний INT_100, (выполняется перед главной программой) Программа обработки прерываний INT_101, (выполняется после главной программы) Ранжирование данных С помощью инструмента Ladder add-on можно "переподключить" входы (через INT_100) или выходы (через INT_101), к примеру, для сервиса. Создание блока INT_100 / INT_101 Если один или несколько блоков INT_100 или INT_101 отсутствует, то они могут быть добавлены через вертикальную панель программных клавиш. Если эти блоки INT существуют в проекте, то они могут быть удалены через вертикальную панель программных клавиш. Кроме этого, можно изменить цепи программы на СЧПУ, а также сохранить и загрузить эти изменения. Примечание Сохранение проекта PLC при смене области управления Если были созданы блоки INT_100/INT_101 или цепи были вставлены, удалены или отредактированы в блоке INT, необходимо сохранить проект до перехода из области PLC в другую область управления. С помощью программной клавиши "Загрузить в CPU", проект передается в PLC. Если этого не произойдет, то все изменения потеряны должны быть сделаны снова. Токарная обработка Справочник пользователя, 753 Ladder Viewer и Ladder add-on (только 828D) 24.1
