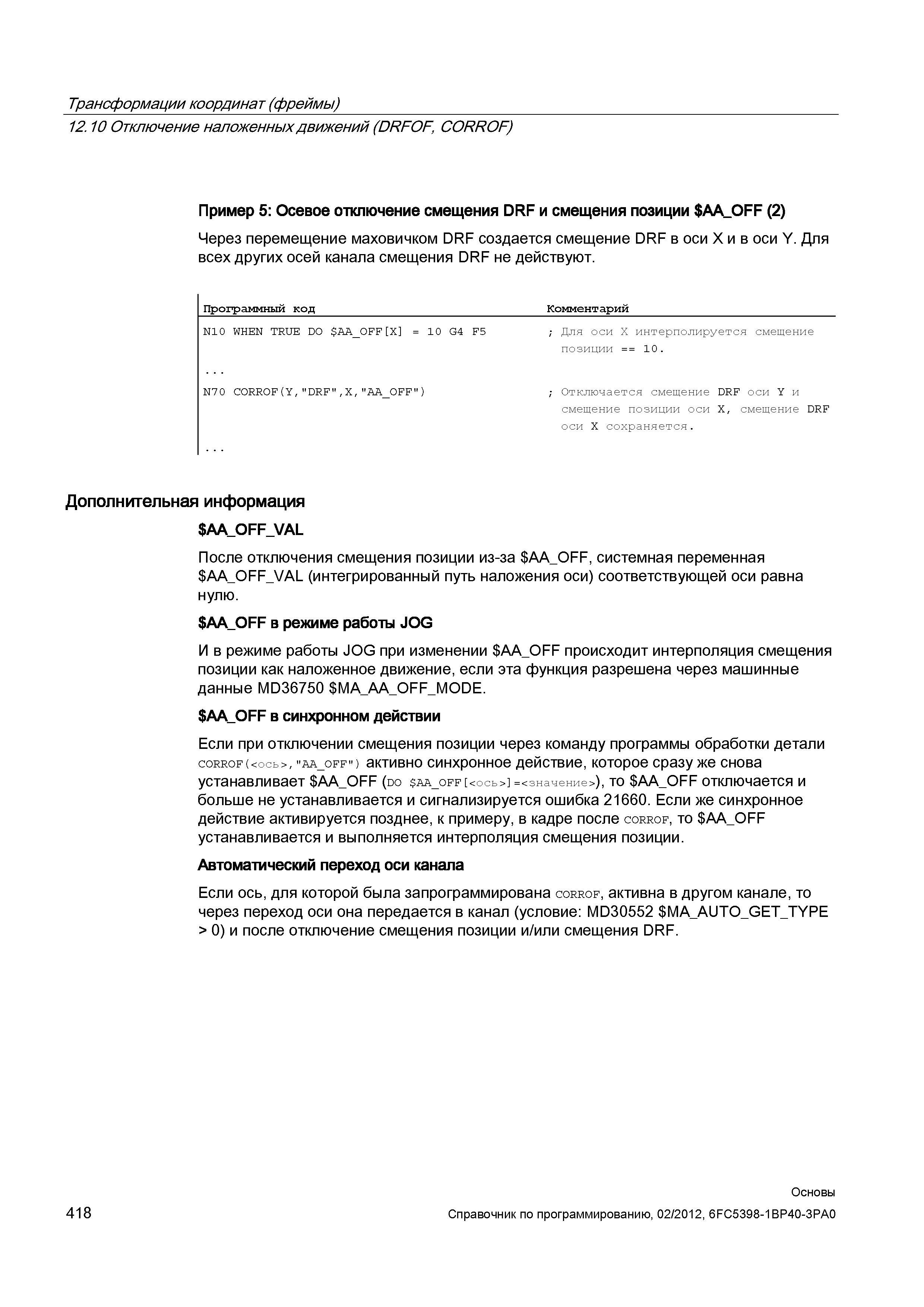

Через перемещение маховичком DRF создается смещение DRF в оси X и в оси Y. Для всех других осей канала смещения DRF не действуют. Программный код Комментарий N10 WHEN TRUE DO АА OFF X 10 G4 F5 Для оси Х интерполируется смещение позиции 10. N7 0 CORROF(Y"DRF"X "AAOFF") Отключается смещение DRF оси Y и смещение позиции оси X смещение DRF оси X сохраняется. Дополнительная информация AAOFFVAL После отключения смещения позиции из-за AAOFF системная переменная AAOFFVAL (интегрированный путь наложения оси) соответствующей оси равна нулю. AAOFF в режиме работы JOG И в режиме работы JOG при изменении AAOFF происходит интерполяция смещения позиции как наложенное движение если эта функция разрешена через машинные данные MD36750 MAAAOFFMODE. AAOFF в синхронном действии Если при отключении смещения позиции через команду программы обработки детали corrof( "aaoff") активно синхронное действие которое сразу же снова устанавливает AAOFF (do AAoFF ось значение ) то AAOFF отключается и больше не устанавливается и сигнализируется ошибка 21660. Если же синхронное действие активируется позднее к примеру в кадре после corrof то AAOFF устанавливается и выполняется интерполяция смещения позиции. Автоматический переход оси канала Если ось для которой была запрограммирована corrof активна в другом канале то через переход оси она передается в канал (условие MD30552 MAAUTOGETTYPE 0) и после отключение смещения позиции и или смещения DRF. 418 Основы Трансформации координат (фреймы) 12.10 Отключение наложенных движений (DRFOF CORROF) Пример 5 Осевое отключение смещения DRF и смещения позиции AAOFF (2)
