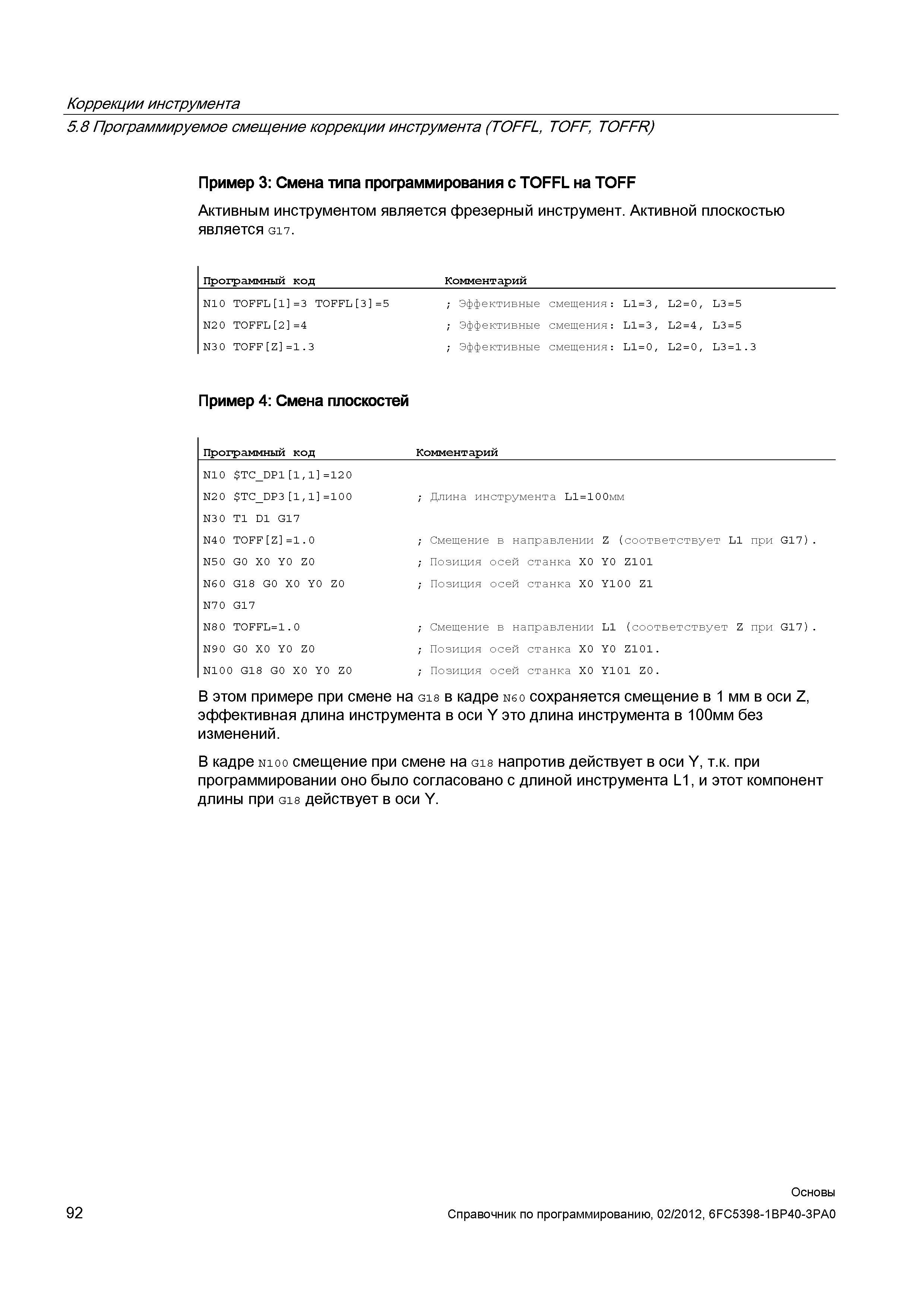

Активным инструментом является фрезерный инструмент Активной плоскостью является G17 Программный код Комментарий N10 TOFFL 1 3 TOFFL 3 5 Эфф

Активным инструментом является фрезерный инструмент. Активной плоскостью является G17. Программный код Комментарий N10 TOFFL 1 3 TOFFL 3 5 Эффективные смещения 3 и 1 L 0 II 2 L 5 II 3 L N20 TOFFL 2 4 Эффективные смещения 3 и 1 L 4 II 2 L L35 N30 TOFF Z 1.3 Эффективные смещения L и и о 0 II 2 L L31.3 Пример 4 Смена плоскостей Программный код Комментарий N10 TCDP1 11 120 N20 TCDP3 11 100 N30 Т1 D1 G17 N40 TOFF Z 1.0 N50 G0 X0 Y0 Z0 N60 G18 G0 X0 Y0 Z0 N70 G17 N80 TOFFL1.0 N90 G0 X0 Y0 Z0 N100 G18 G0 X0 Y0 Z0 Длина инструмента L1100мм Смещение в направлении Z (соответствует L1 при G17) Позиция осей станка X0 Y0 Z101 Позиция осей станка X0 Y100 Z1 Смещение в направлении L1 (соответствует Z при G17) Позиция осей станка X0 Y0 Z101. Позиция осей станка X0 Y101 Z0. В этом примере при смене на G18 в кадре N6 0 сохраняется смещение в 1 мм в оси Z эффективная длина инструмента в оси Y это длина инструмента в 100мм без изменений. В кадре N100 смещение при смене на G18 напротив действует в оси Y т.к. при программировании оно было согласовано с длиной инструмента L1 и этот компонент длины при G18 действует в оси Y. Коррекции инструмента 5.8 Программируемое смещение коррекции инструмента (TOFFL TOFF TOFFR) Пример 3 Смена типа программирования с TOFFL на TOFF
