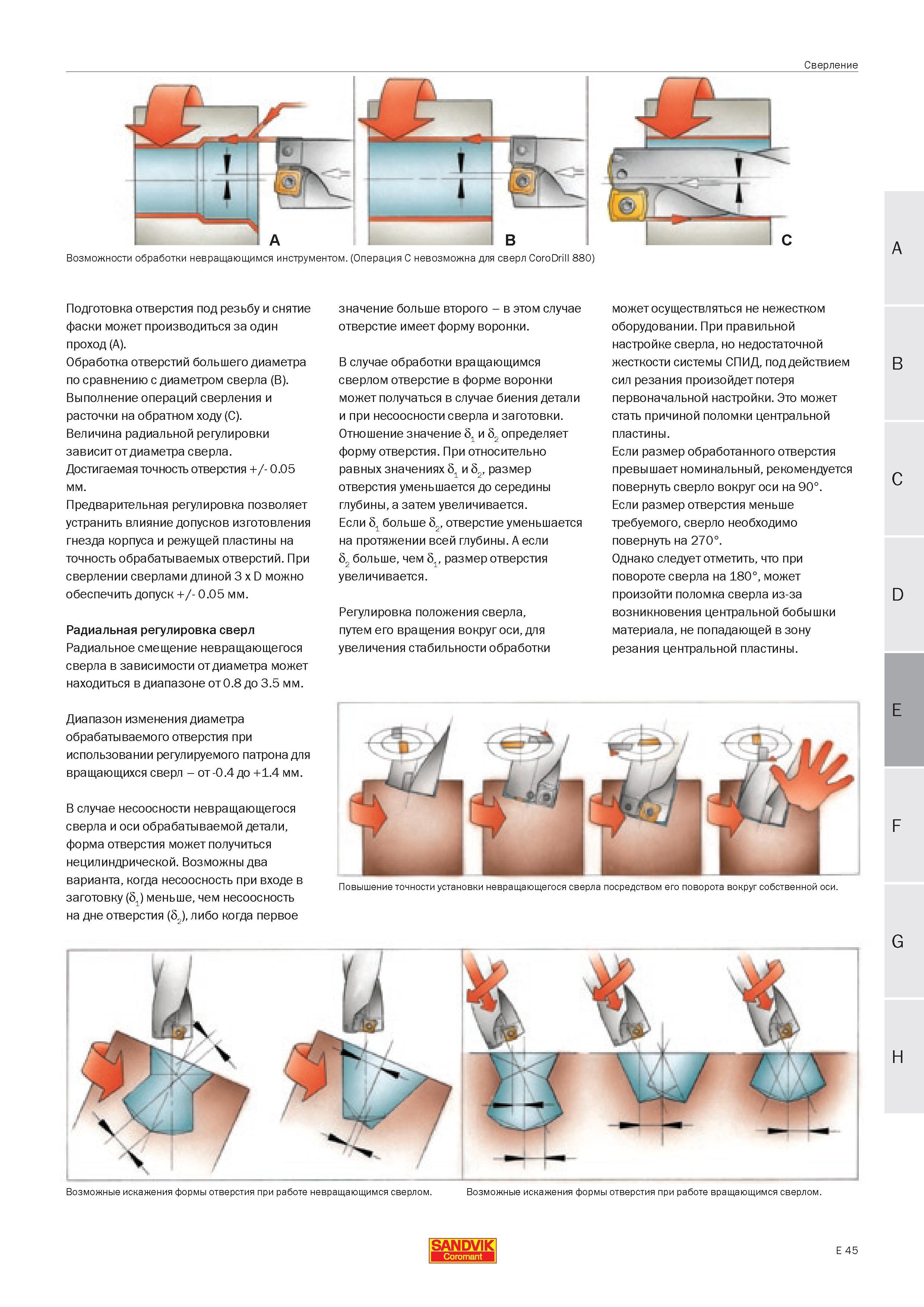

Возможности обработки невращающимся инструментом Операция невозможна для сверл Sandvik CoroDrill 880) Подготовка отверстия под резьбу и снятие фаски может производиться за один проход (A). Обработка отверстий большего диаметра по сравнению с диаметром сверла (B). Выполнение операций сверления и расточки на обратном ходу (C). Величина радиальной регулировки зависит от диаметра сверла. Достигаемая точность отверстия + - 0.05 мм. Предварительная регулировка позволяет устранить влияние допусков изготовления гнезда корпуса и режущей пластины на точность обрабатываемых отверстий. При сверлении сверлами длиной 3 x D можно обеспечить допуск + - 0.05 мм. Радиальная регулировка сверл Радиальное смещение невращающегося сверла в зависимости от диаметра может находиться в диапазоне от 0.8 до 3.5 мм. Диапазон изменения диаметра обрабатываемого отверстия при использовании регулируемого патрона для вращающихся сверл - от -0.4 до +1.4 мм. В случае несоосности невращающегося сверла и оси обрабатываемой детали форма отверстия может получиться нецилиндрической. Возможны два варианта когда несоосность при входе в заготовку (81) меньше чем несоосность на дне отверстия (S2) либо когда первое значение больше второго - в этом случае отверстие имеет форму воронки. В случае обработки вращающимся сверлом отверстие в форме воронки может получаться в случае биения детали и при несоосности сверла и заготовки. Отношение значение S1 и S2 определяет форму отверстия. При относительно равных значениях S1 и S2 размер отверстия уменьшается до середины глубины а затем увеличивается. Если S1 больше S2 отверстие уменьшается на протяжении всей глубины. А если S2 больше чем 51 размер отверстия увеличивается. Регулировка положения сверла путем его вращения вокруг оси для увеличения стабильности обработки может осуществляться не нежестком оборудовании. При правильной настройке сверла но недостаточной жесткости системы СПИД под действием сил резания произойдет потеря первоначальной настройки. Это может стать причиной поломки центральной пластины. Если размер обработанного отверстия превышает номинальный рекомендуется повернуть сверло вокруг оси на 90. Если размер отверстия меньше требуемого сверло необходимо повернуть на 270. Однако следует отметить что при повороте сверла на 180 может произойти поломка сверла из-за возникновения центральной бобышки материала не попадающей в зону резания центральной пластины. Повышение точности установки невращающегося сверла посредством его поворота вокруг собственной оси. G Возможные искажения формы отверстия при работе невращающимся сверлом. Возможные искажения формы отверстия при работе вращающимся сверлом. SANDVIK E 45 Сверление
