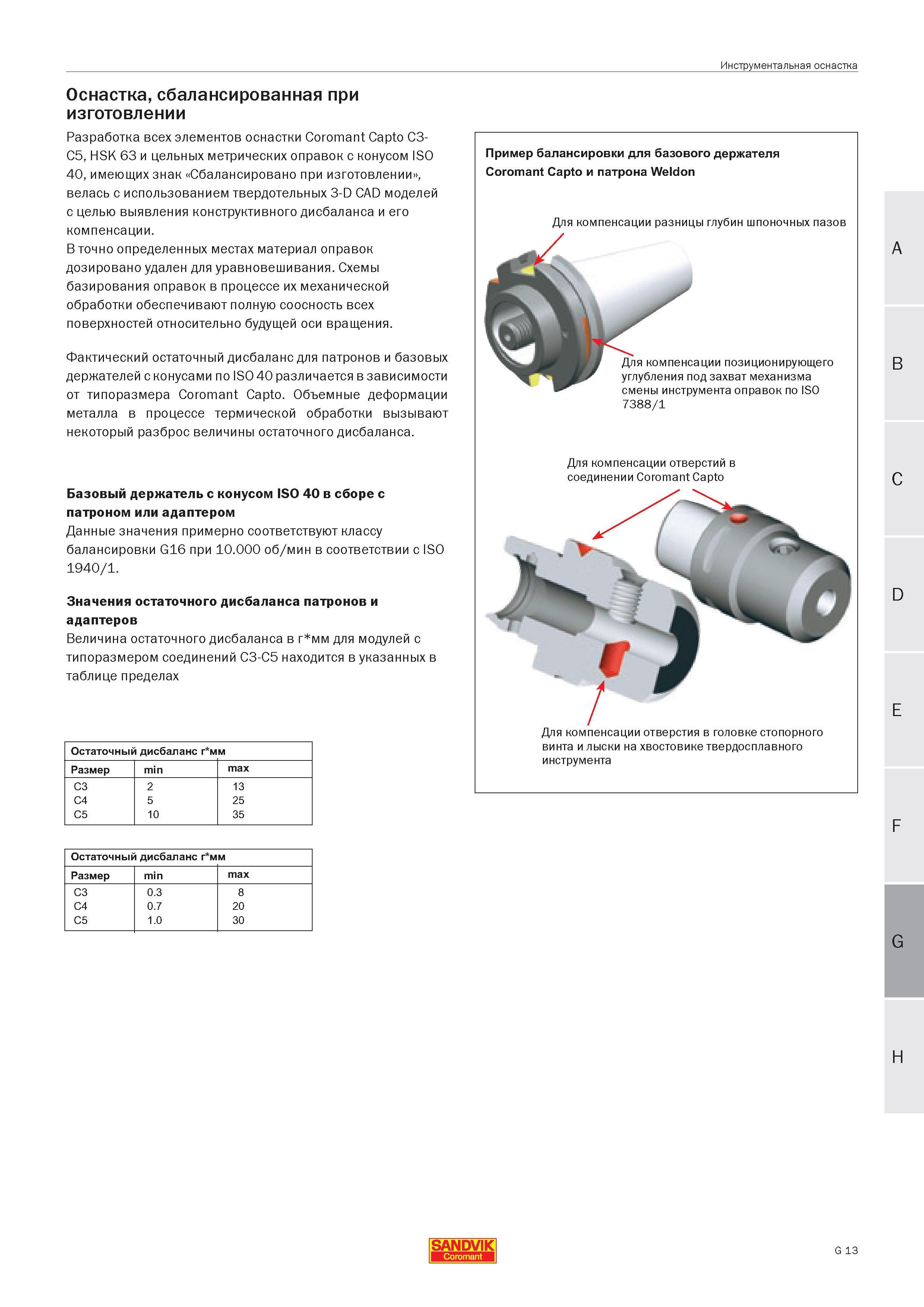

Разработка всех элементов инструментальной шпиндельной оснастки Sandvik Coromant Capto C3-C5 HSK 63 и цельных метрических оправок с конусом ISO 40 имеющих знак Сбалансировано при изготовлении велась с использованием твердотельных 3-D CAD моделей с целью выявления конструктивного дисбаланса и его компенсации. В точно определенных местах материал оправок дозировано удален для уравновешивания. Схемы базирования оправок в процессе их механической обработки обеспечивают полную соосность всех поверхностей относительно будущей оси вращения. Фактический остаточный дисбаланс для патронов и базовых держателей с конусами по ISO 40 различается в зависимости от типоразмера Coromant Capto. Объемные деформации металла в процессе термической обработки вызывают некоторый разброс величины остаточного дисбаланса. Базовый держатель с конусом ISO 40 в сборе с патроном или адаптером Данные значения примерно соответствуют классу балансировки G16 при 10.000 об/мин в соответствии с ISO 1940 1. Значения остаточного дисбаланса патронов и адаптеров Величина остаточного дисбаланса в мм для модулей с типоразмером соединений СЗ-С5 находится в указанных в таблице пределах Остаточный дисбаланс мм Размер min max C3 2 13 C4 5 25 C5 10 35 Пример балансировки для базового держателя Coromant Capto и патрона Weldon Для компенсации разницы глубин шпоночных пазов 7388 1 Для компенсации отверстий в соединении Coromant Capto Для компенсации отверстия в головке стопорного винта и лыски на хвостовике твердосплавного инструмента D Остаточный дисбаланс мм Размер min max C3 0.3 8 C4 0.7 20 C5 1.0 30 G SANDVIK Coromant H G 13 Инструментальная оснастка Оснастка сбалансированная при изготовлении
