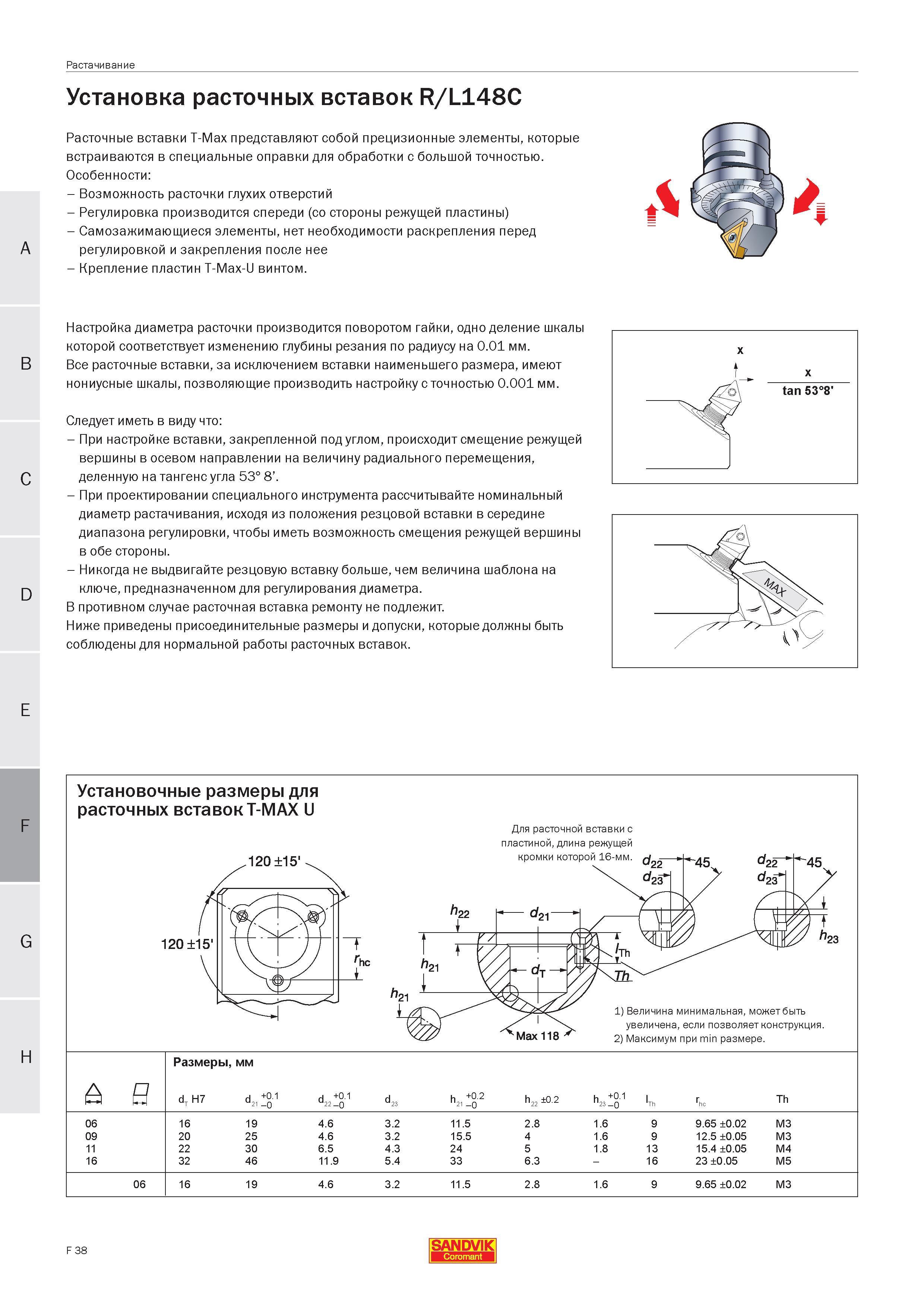

Расточные вставки Sandvik Coromant T-Max представляют собой прецизионные элементы которые встраиваются в специальные оправки для обработки с большой точностью. Особенности - Возможность расточки глухих отверстий - Регулировка производится спереди (со стороны режущей пластины) - Самозажимающиеся элементы нет необходимости раскрепления перед регулировкой и закрепления после нее - Крепление пластин T-Max-U винтом. Настройка диаметра расточки производится поворотом гайки одно деление шкалы которой соответствует изменению глубины резания по радиусу на 0.01 мм. B Все расточные вставки за исключением вставки наименьшего размера имеют нониусные шкалы позволяющие производить настройку с точностью 0.001 мм. Следует иметь в виду что - При настройке вставки закрепленной под углом происходит смещение режущей вершины в осевом направлении на величину радиального перемещения Q деленную на тангенс угла 53 8. - При проектировании специального инструмента рассчитывайте номинальный диаметр растачивания исходя из положения резцовой вставки в середине диапазона регулировки чтобы иметь возможность смещения режущей вершины в обе стороны. - Никогда не выдвигайте резцовую вставку больше чем величина шаблона на D ключе предназначенном для регулирования диаметра. В противном случае расточная вставка ремонту не подлежит. Ниже приведены присоединительные размеры и допуски которые должны быть соблюдены для нормальной работы расточных вставок. Установочные размеры для расточных вставок T-MAX U Для расточной вставки с пластиной длина режущей & 0 Размеры мм d H7 d +01 UT 1 1 21 0 d +0.1 22 0 d23 h +0.2 21 0 h22 0.2 h +0.1 23 0 lTh rhc Th 06 16 19 4.6 3.2 11.5 2.8 1.6 9 9.65 0.02 M3 09 20 25 4.6 3.2 15.5 4 1.6 9 12.5 0.05 M3 11 22 30 6.5 4.3 24 5 1.8 13 15.4 0.05 M4 16 32 46 11.9 5.4 33 6.3 16 23 0.05 M5 06 16 19 4.6 3.2 11.5 2.8 1.6 9 9.65 0.02 M3 F 38 SANDVIK Coromant Растачивание Установка расточных вставок R L148C A
