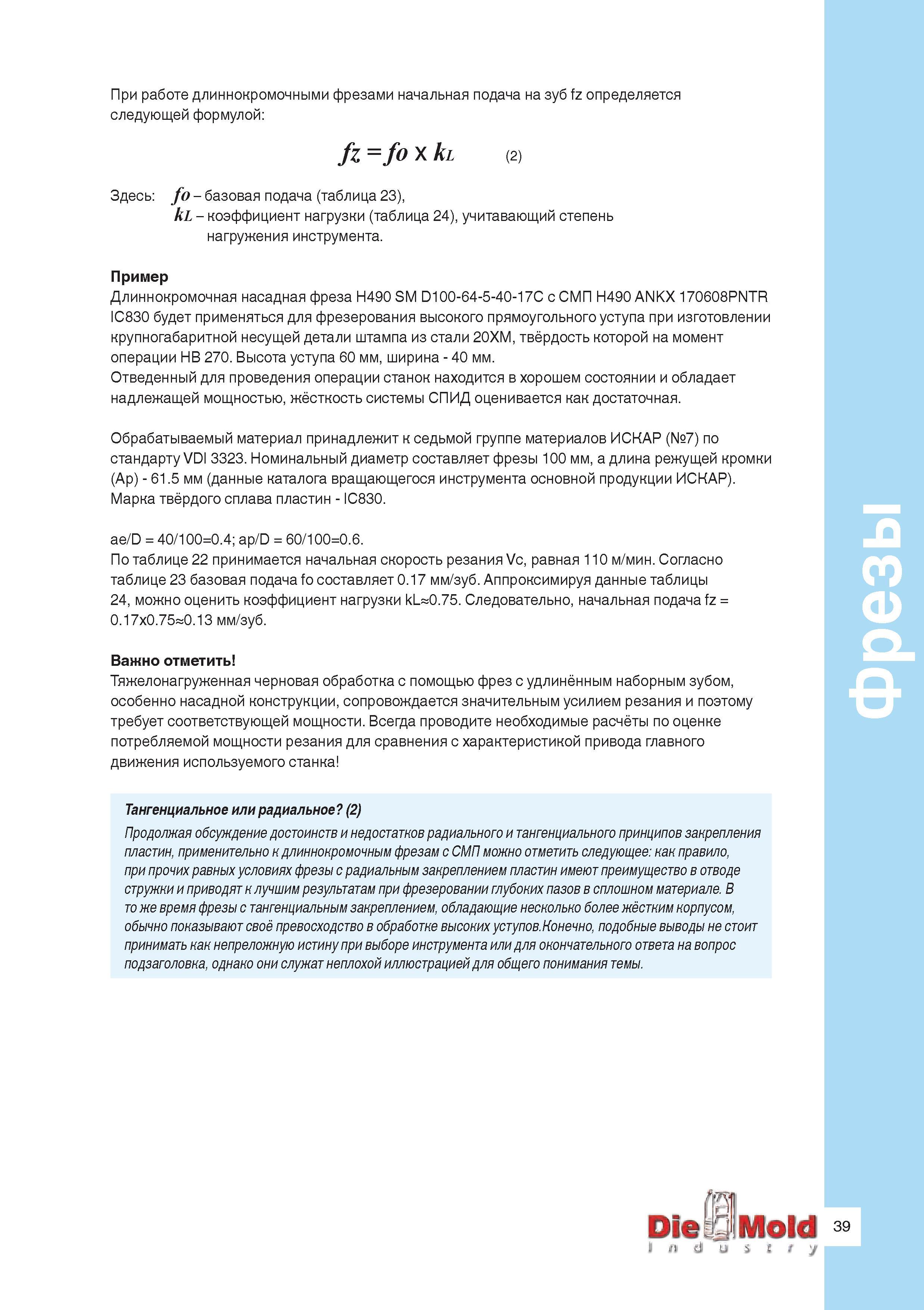

Пример фрезерной обработки Длиннокромочная насадная фреза Iscar H490 SM D100-64-5-40-17C с СМП H490 ANKX 170608PNTR IC830 будет применяться для фрезерования высокого прямоугольного уступа при изготовлении крупногабаритной несущей детали штампа из стали 20ХМ, твёрдость которой на момент операции НВ 270. Высота уступа 60 мм, ширина - 40 мм. Отведенный для проведения операции станок находится в хорошем состоянии и обладает надлежащей мощностью, жёсткость системы СПИД оценивается как достаточная. Обрабатываемый материал принадлежит к седьмой группе материалов ИСКАР (№7) по стандарту VDI 3323. Номинальный диаметр составляет фрезы 100 мм, а длина режущей кромки (Ар) - 61.5 мм (данные каталога вращающегося инструмента основной продукции ИСКАР). Марка твёрдого сплава пластин - IC830. ae/D = 40/100=0.4; ap/D = 60/100=0.6. По таблице 22 принимается начальная скорость резания V равная 110 м/мин. Согласно таблице 23 базовая подача fo составляет 0.17 мм/зуб. Аппроксимируя данные таблицы 24, можно оценить коэффициент нагрузки kL=0.75. Следовательно, начальная подача fz = 0.17x0.75=0.13 мм/зуб. Важно отметить Тяжелонагруженная черновая обработка с помощью фрез с удлинённым наборным зубом, особенно насадной конструкции, сопровождается значительным усилием резания и поэтому требует соответствующей мощности. Всегда проводите необходимые расчёты по оценке потребляемой мощности резания для сравнения с характеристикой привода главного движения используемого станка Тангенциальное или радиальное (2) Продолжая обсуждение достоинств и недостатков радиального и тангенциального принципов закрепления пластин, применительно к длиннонромочным фрезам с СМП можно отметить следующее как правило, при прочих равных условиях фрезы с радиальным закреплением пластин имеют преимущество в отводе стружки и приводят к лучшим результатам при фрезеровании глубоких пазов в сплошном материале. В то же время фрезы с тангенциальным закреплением, обладающие несколько более жёстким корпусом, обычно показывают своё превосходство в обработке высокихуступов.Конечно, подобные выводы не стоит принимать как непреложную истину при выборе инструмента или для окончательного ответа на вопрос подзаголовка, однако они служат неплохой иллюстрацией для общего понимания темы. Фрезы При работе длиннокромочными фрезами начальная подача на зуб fz определяется следующей формулой fz = fo x кь (2) Здесь fo - базовая подача (таблица 23), кь - коэффициент нагрузки (таблица 24), учитавающий степень нагружения инструмента. Пример
