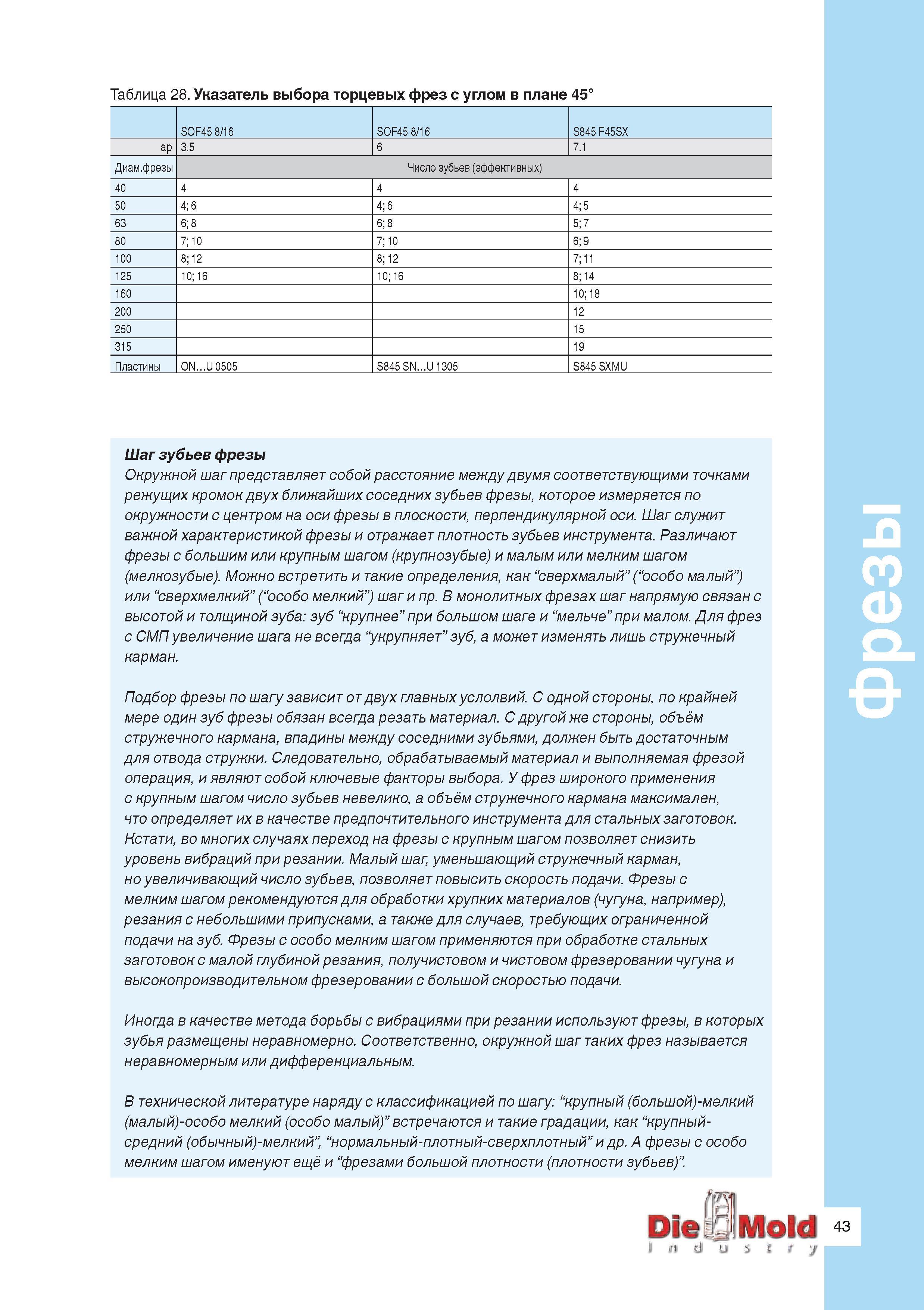

Окружной шаг зубьев фрезы представляет собой расстояние между двумя соответствующими точками режущих кромок двух ближайших соседних зубьев фрезы, которое измеряется по окружности с центром на оси фрезы в плоскости, перпендикулярной оси. Шаг служит важной характеристикой фрезы и отражает плотность зубьев инструмента. Различают фрезы с большим или крупным шагом (крупнозубые) и малым или мелким шагом (мелкозубые). Можно встретить и такие определения, как “сверхмалый” (“особо малый”) или “сверхмелкий” “особо мелкий”) шаг и пр. В монолитных фрезах шаг напрямую связан с высотой и толщиной зуба зуб “крупнее” при большом шаге и “мельче” при малом. Для фрез с СМП увеличение шага не всегда “укрупняет” зуб, а может изменять лишь стружечный карман. Подбор фрезы по шагу зависит от двух главных услолвий. С одной стороны, по крайней мере один зуб фрезы обязан всегда резать материал. С другой же стороны, объём стружечного кармана, впадины между соседними зубьями, должен быть достаточным для отвода стружки. Следовательно, обрабатываемый материал и выполняемая фрезой операция, и являют собой ключевые факторы выбора. У фрез широкого применения с крупным шагом число зубьев невелико, а объём стружечного кармана максимален, что определяет их в качестве предпочтительного инструмента для стальных заготовок. Кстати, во многих случаях переход на фрезы с крупным шагом позволяет снизить уровень вибраций при резании. Малый шаг, уменьшающий стружечный карман, но увеличивающий число зубьев, позволяет повысить скорость подачи. Фрезы с мелким шагом рекомендуются для обработки хрупких материалов (чугуна, например), резания с небольшими припусками, а также для случаев, требующих ограниченной подачи на зуб. Фрезы с особо мелким шагом применяются при обработке стальных заготовок с малой глубиной резания, получистовом и чистовом фрезеровании чугуна и высокопроизводительном фрезеровании с большой скоростью подачи. Иногда в качестве метода борьбы с вибрациями при резании используют фрезы, в которых зубья размещены неравномерно. Соответственно, окружной шаг таких фрез называется неравномерным или дифференциальным. В технической литературе наряду с классификацией по шагу “крупный (большой)-мелкий (малый)-особо мелкий (особо малый)” встречаются и такие градации, как “крупный-средний (обычный)-мелкий”, “нормальный-плотный-сверхплотный” и др. А фрезы с особо мелким шагом именуют ещё и “фрезами большой плотности (плотности зубьев)”. Фрезы Таблица 28. Указатель выбора торцевых фрез с углом в плане 45° SOF45 8/16 SOF45 8/16 S845F45SX ap 3.5 6 7.1 Диам.фрезы Число зубьев (эффективных) 40 4 4 4 50 4; 6 4; 6 4; 5 63 6; 8 6; 8 5; 7 80 7; 10 7; 10 6; 9 100 8; 12 8; 12 7; 11 125 10; 16 10; 16 8; 14 160 10; 18 200 12 250 15 315 19 Пластины ON U 0505 S845 SN U 1305 S845 SXMU Шаг зубьев фрезы
