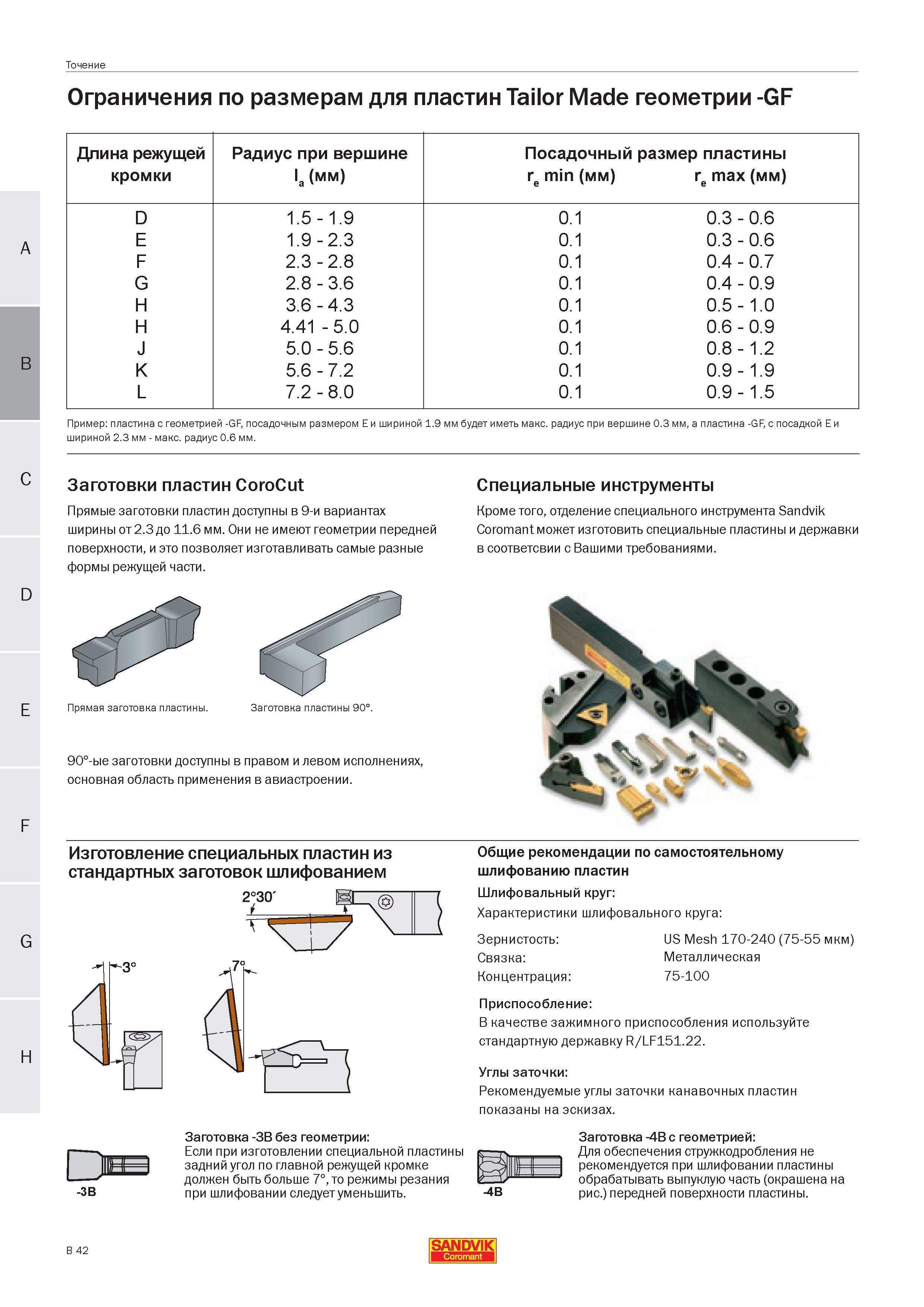

Ограничения по размерам для пластин Sandvik Tailor Made геометрии -GF Длина режущей кромки Радиус при вершине la (мм) Посадочный размер пластины

Ограничения по размерам для пластин Sandvik Tailor Made геометрии -GF Длина режущей кромки Радиус при вершине la (мм) Посадочный размер пластины re min (мм) re max (мм) D 1.5 - 1.9 0.1 0.3 - 0.6 E 1.9 - 2.3 0.1 0.3 - 0.6 F 2.3 - 2.8 0.1 0.4 - 0.7 G 2.8 - 3.6 0.1 0.4 - 0.9 H 3.6 - 4.3 0.1 0.5 - 1.0 H 4.41 - 5.0 0.1 0.6 - 0.9 J 5.0 - 5.6 0.1 0.8 - 1.2 K 5.6 - 7.2 0.1 0.9 - 1.9 L 7.2 - 8.0 0.1 0.9 - 1.5 Пример пластина с геометрией -GF посадочным размером E и шириной 1.9 мм будет иметь макс. радиус при вершине 0.3 мм а пластина -GF с посадкой E и шириной 2.3 мм - макс. радиус 0.6 мм. Заготовки пластин CoroCut Прямые заготовки пластин доступны в 9-и вариантах ширины от 2.3 до 11.6 мм. Они не имеют геометрии передней поверхности и это позволяет изготавливать самые разные формы режущей части. Специальные инструменты Кроме того отделение специального инструмента Sandvik Coromant может изготовить специальные пластины и державки в соответсвии с Вашими требованиями. Прямая заготовка пластины. Заготовка пластины 90. 90-ые заготовки доступны в правом и левом исполнениях основная область применения в авиастроении. Изготовление специальных пластин из стандартных заготовок шлифованием Общие рекомендации по самостоятельному шлифованию пластин Шлифовальный круг Характеристики шлифовального круга Зернистость Связка Концентрация US Mesh 170-240 (75-55 мкм) Металлическая 75-100 -3B Заготовка -3B без геометрии Если при изготовлении специальной пластины задний угол по главной режущей кромке должен быть больше 7 то режимы резания при шлифовании следует уменьшить. Приспособление В качестве зажимного приспособления используйте стандартную державку R LF151.22. Углы заточки Рекомендуемые углы заточки канавочных пластин показаны на эскизах. Заготовка -4B с геометрией Для обеспечения стружкодробления не рекомендуется при шлифовании пластины обрабатывать выпуклую часть (окрашена на рис.) передней поверхности пластины. -4B B 42 SANDVIK Coromant Точение
