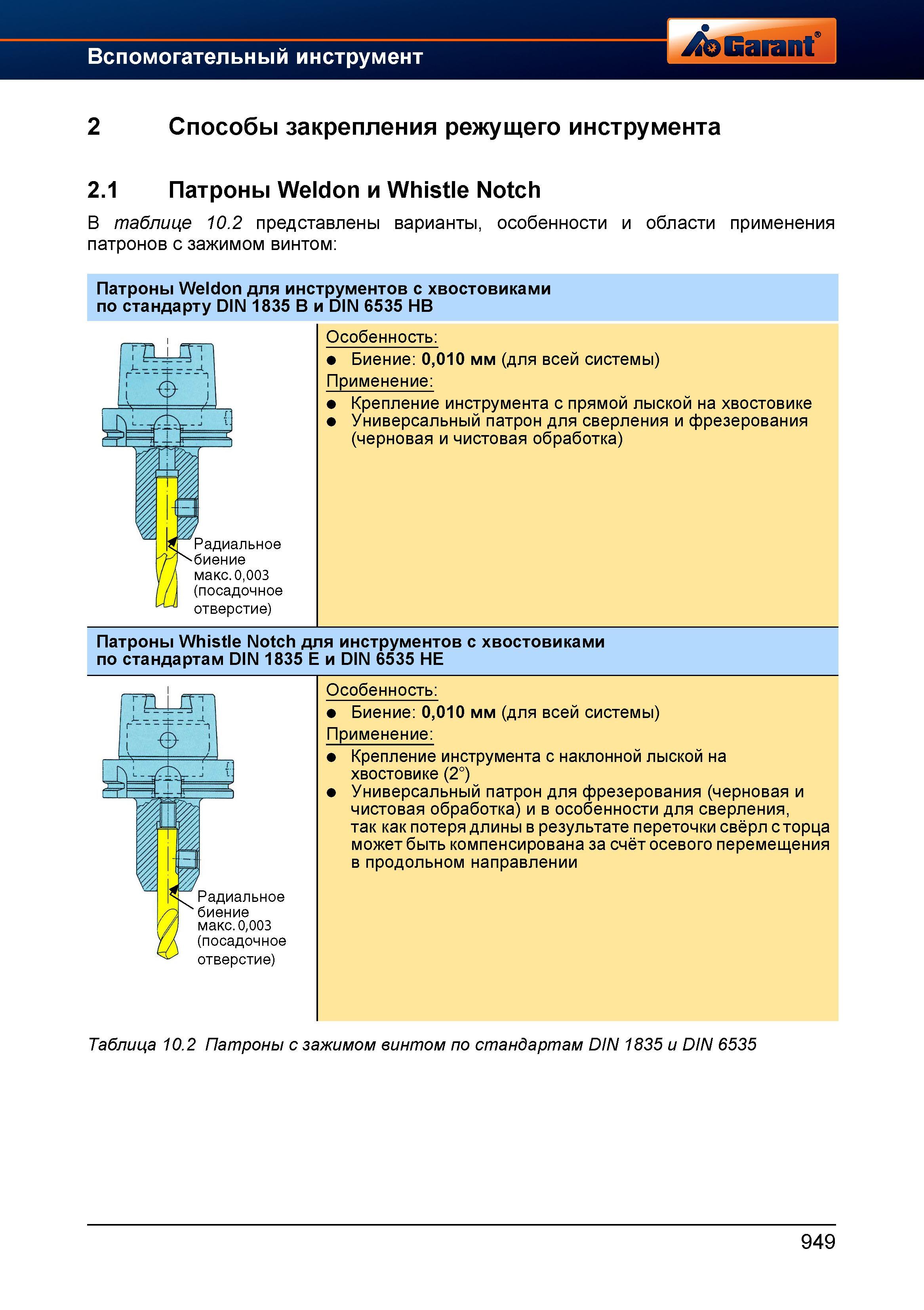

Способы закрепления режущего инструмента в станках Инструментальные шпиндельные патроны Weldon и Whistle Notch В нижеприведенной таблице представлены варианты, особенности и области применения патронов с зажимом винтом Патроны Weldon для инструментов с хвостовиками по стандарту DIN 1835 B и DIN 6535 HB Радиальное биение макс. 0,003 (посадочное отверстие) Особенность Биение 0,010 мм (для всей системы) Применение Крепление инструмента с прямой лыской на хвостовике Универсальный патрон для сверления и фрезерования (черновая и чистовая обработка) Патроны Whistle Notch для инструментов с хвостовиками по стандартам DIN 1835 E и DIN 6535 HE Радиальное биение макс. 0,003 (посадочное отверстие) Особенность Биение 0,010 мм (для всей системы) Применение Крепление инструмента с наклонной лыской на хвостовике (2°) Универсальный патрон для фрезерования (черновая и чистовая обработка) и в особенности для сверления, так как потеря длины в результате переточки свёрл с торца может быть компенсирована за счёт осевого перемещения в продольном направлении 2 Таблица 10.2 Патроны с зажимом винтом по стандартам DIN 1835 и DIN 6535 949
