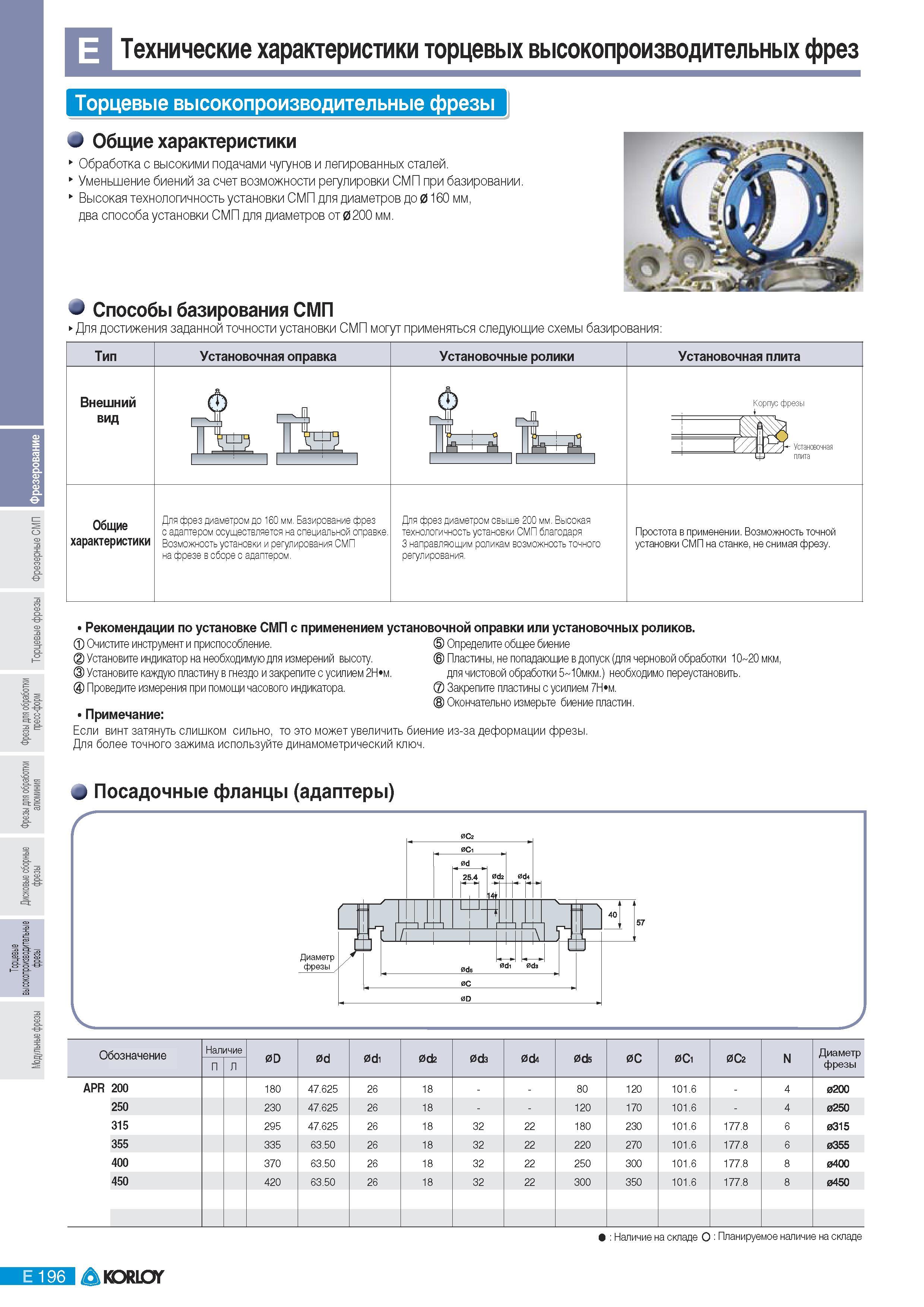

Способы установки и базирования сменных режущих твердосплавных пластин Korloy на торцевых высокопроизводительных сборных фрезах для обработки чугунов и легированных сталей Для достижения заданной точности установки СМП могут применяться следующие схемы базирования Тип Установочная оправка Установочные ролики Установочная плита Внешний вид чТ Корпус фрезь а Установочная плита Общие характеристики Для фрез диаметром до 160 мм. Базирование фрез с адаптером осуществляется на специальном оправке. Возможность установки и регулирования СМП на фрезе в сборе с адаптером. Для фрез диаметром свыше 200 мм. Высокая технологичность установки СМП благодаря 3 направляющим роликам возможность точного регулирования. Простота в применении. Возможность точной установки СМП на станке не снимая фрезу. 3-8 Рекомендации по установке СМП с применением установочной оправки или установочных роликов. Очистите инструмент и приспособление. Определите общее биение Установите индикатор на необходимую для измерений высоту. Пластины не попадающие в допуск (для черновой обработки 10 20 мкм Установите каждую пластину в гнездо и закрепите с усилием 2Н м. для чистовой обработки 5 10мкм.) необходимо переустановить. 0 Проведите измерения при помощи часового индикатора. Закрепите пластины с усилием 7Н м. Окончательно измерьте биение пластин. Примечание Если винт затянуть слишком сильно то это может увеличить биение из-за деформации фрезы. Для более точного зажима используйте динамометрический ключ. 4 Посадочные фланцы (адаптеры) hi га Обозначение Наличие 0D 0d 0di 0d2 0d3 200 180 47.625 26 18 80 120 101.6 - 4 0200 250 230 47.625 26 18 120 170 101.6 - 4 0250 315 295 47.625 26 18 32 22 180 230 101.6 177.8 6 0315 355 335 63.50 26 18 32 22 220 270 101.6 177.8 6 0355 400 370 63.50 26 18 32 22 250 300 101.6 177.8 8 0400 450 420 63.50 26 18 32 22 300 350 101.6 177.8 8 0450 0& 0d5 0C 0C1 0C2 Диаметр фрезы Наличие на складе Планируемое наличие на складе E 196 KORLOY Технические характеристики торцевых высокопроизводительных фрез Торцевые высокопроизводительные фрезы Общие характеристики Обработка с высокими подачами чугунов и легированных сталей. Уменьшение биений за счет возможности регулировки СМП при базировании. Высокая технологичность установки СМП для диаметров до 0 160 мм два способа установки СМП для диаметров от 0 200 мм.
